Instrukcja obsługi młotowiertarki akumulatorowej Bosch UniversalHammer 18V
Szybki przewodnik po instrukcji obsługi młotowiertarki akumulatorowej Bosch UniversalHammer 18V. Dowiedz się, jak bezpiecznie używać narzędzia, wymieniać wiertła, ustawiać tryby pracy i dbać o akumulator.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Młotowiertarka Bosch UniversalHammer 18V jest przeznaczona do wiercenia udarowego w betonie, cegle i kamieniu oraz do lekkich prac związanych z dłutowaniem. Urządzenie umożliwia również wiercenie bez udaru w drewnie, metalu, ceramice i tworzywach sztucznych oraz wkręcanie śrub.
Opis urządzenia
Urządzenie wyposażone jest w uchwyt SDS-plus, funkcję Vario-Lock do ustawiania pozycji dłuta, oświetlenie robocze oraz wskaźnik naładowania akumulatora.
Montaż i przygotowanie do pracy
- Akumulator: Wsuń naładowany akumulator w uchwyt, aż usłyszysz kliknięcie.
- Dodatkowy uchwyt: Można go obracać dla uzyskania wygodnej pozycji pracy. Pamiętaj o dokręceniu śruby motylkowej.
- Wymiana wierteł (SDS-plus): Oczyść i lekko nasmaruj końcówkę wiertła. Wsuń je do uchwytu, aż automatycznie się zablokuje.
- Wymiana uchwytu: Do wierteł bez systemu SDS-plus należy zamontować odpowiedni uchwyt (np. zębaty).
Obsługa
- Wybór trybu pracy: Użyj przełącznika (6) do wyboru: wiercenie udarowe, wiercenie bez udaru, Vario-Lock lub dłutowanie. Zmiany dokonuj tylko przy wyłączonym urządzeniu.
- Kierunek obrotów: Użyj przełącznika (8). Pamiętaj, że przy wciśniętym włączniku zmiana kierunku nie jest możliwa.
- Włączanie/wyłączanie: Użyj włącznika (9). Prędkość obrotową można regulować siłą nacisku na włącznik.
Konserwacja i bezpieczeństwo
Zawsze wyjmuj akumulator przed pracami serwisowymi. Utrzymuj urządzenie i otwory wentylacyjne w czystości. Uszkodzoną osłonę przeciwpyłową wymień niezwłocznie w serwisie.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Narzędzie nie wierci lub słabo wierci
Sprawdź, czy wybrano odpowiedni tryb pracy (wiercenie udarowe vs bez udaru) i czy wiertło jest ostre.
Akumulator szybko się rozładowuje
Sprawdź, czy akumulator nie jest uszkodzony lub czy nie wymaga wymiany. Upewnij się, że nie jest przechowywany w ekstremalnych temperaturach.
Wiertło blokuje się w materiale
Wyłącz urządzenie, wyjmij akumulator i uwolnij wiertło. Użyj sprzęgła przeciążeniowego, jeśli jest dostępne.
Przed użyciem
- Sprawdź stan naładowania akumulatora.
- Upewnij się, że wiertło jest odpowiednio zamocowane w uchwycie SDS-plus.
- Sprawdź, czy wybrany tryb pracy (wiercenie/kucie) jest właściwy dla zadania.
- Załóż okulary ochronne i ochronniki słuchu.
- Upewnij się, że w obszarze pracy nie ma ukrytych przewodów elektrycznych lub rur.
Parametry w praktyce
- Napięcie 18V
- Napięcie zasilania akumulatorowego.
- Energia udaru 2,0 J
- Siła pojedynczego uderzenia, wpływa na wydajność kucia i wiercenia w betonie.
- Maks. średnica wiercenia w betonie 16 mm
- Maksymalna zalecana średnica otworu w betonie.

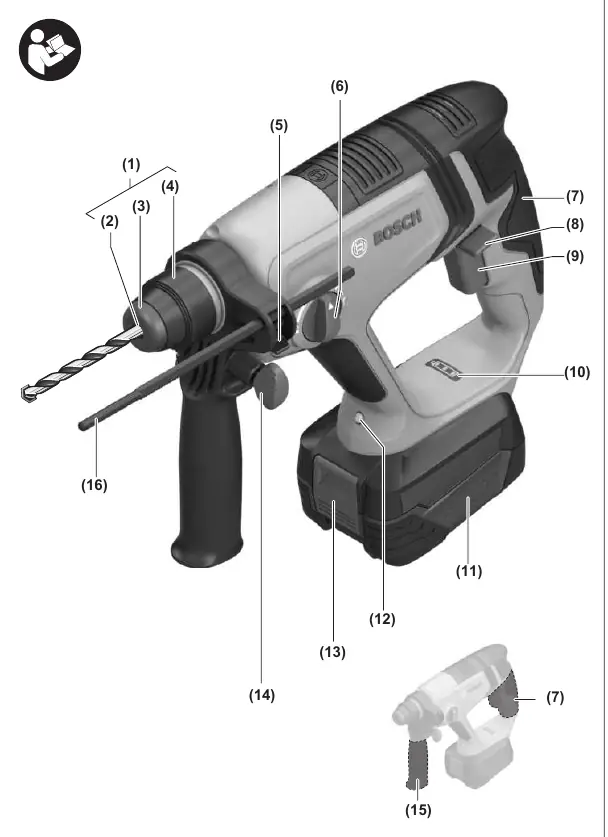

Ilustracje i schematy
- (1) Uchwyt SDS-plus
- (6) Przełącznik trybu pracy (wiercenie/kucie)
- (8) Przełącznik kierunku obrotów
- (9) Włącznik/wyłącznik
- (15) Dodatkowy uchwyt
Zgodność modelu
- Kompatybilny z akumulatorami Bosch PBA 18V...W-.
- Wymaga narzędzi SDS-plus do wiercenia udarowego i kucia.
