Instrukcja obsługi szlifierki kątowej Bosch EasyCut&Grind
Szybki przewodnik po instrukcji obsługi szlifierki kątowej Bosch EasyCut&Grind. Znajdź informacje o montażu, ładowaniu, bezpiecznej pracy i konserwacji urządzenia.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera niezbędne informacje dotyczące bezpiecznej i efektywnej obsługi szlifierki kątowej Bosch EasyCut&Grind. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa oraz procedurami montażu i konserwacji.

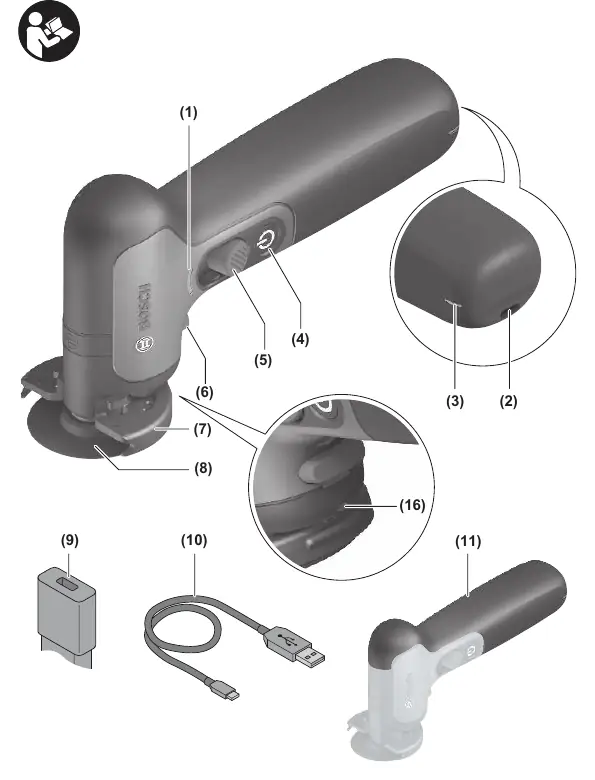

Opis urządzenia
Szlifierka EasyCut&Grind jest przeznaczona do cięcia metalu, drewna i tworzyw sztucznych. Główne elementy to:
- Status-LED (1)
- Gniazdo USB Type-C (2)
- Wskaźnik naładowania akumulatora (3)
- Przycisk blokady włącznika (4)
- Włącznik/wyłącznik (5)
- Przycisk blokady wrzeciona (6)
- Osłona (7)
- Tarcza szlifierska/tnąca (8)
Ładowanie akumulatora
Akumulator jest dostarczany w stanie częściowo naładowanym. Przed pierwszym użyciem należy go w pełni naładować za pomocą zalecanego zasilacza sieciowego.
- Podłącz kabel USB do gniazda USB Type-C (2) w urządzeniu.
- Podłącz zasilacz do gniazdka elektrycznego.
- Wskaźnik naładowania (3) pokazuje postęp ładowania.
Montaż osprzętu
Wymianę tarcz należy przeprowadzać tylko przy zablokowanym urządzeniu.
- Naciśnij przycisk blokady wrzeciona (6) i obracaj tarczę, aż wrzeciono się zablokuje.
- Użyj klucza sześciokątnego z osłony transportowej (13), aby odkręcić śrubę mocującą (15).
- Zamontuj tarczę (8) i dokręć śrubę mocującą.
- Przed włączeniem sprawdź, czy tarcza obraca się swobodnie i nie ociera o osłonę.
Obsługa
Aby odblokować urządzenie, naciśnij przycisk blokady włącznika (4). Dioda LED (1) zaświeci się na zielono. Następnie naciśnij i przytrzymaj włącznik (5). Aby wyłączyć, zwolnij włącznik i zablokuj urządzenie przyciskiem (4).
Praca
Podczas cięcia metalu pracuj z umiarkowanym posuwem. Nie wywieraj nadmiernego nacisku na tarczę. Zawsze prowadź urządzenie w kierunku przeciwnym do obrotów tarczy, aby uniknąć niekontrolowanego wyrwania z cięcia.
Konserwacja i czyszczenie
Utrzymuj urządzenie i otwory wentylacyjne w czystości. W przypadku problemów z akumulatorem skontaktuj się z autoryzowanym serwisem Bosch.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Urządzenie nie włącza się
Sprawdź stan naładowania akumulatora lub czy blokada włącznika została zwolniona.
Tarcza zacina się w materiale
Nie wywieraj nadmiernego nacisku, nie przekrzywiaj tarczy w cięciu, nie próbuj ciąć zbyt głęboko.
Przed użyciem
- Sprawdź stan naładowania akumulatora
- Upewnij się, że tarcza jest poprawnie zamontowana
- Sprawdź, czy tarcza obraca się swobodnie
- Załóż okulary ochronne
- Upewnij się, że osłona jest poprawnie ustawiona
Parametry w praktyce
- Napięcie znamionowe
- 7,2 V
- Nenndrehzahl
- 6000 min-1
- Max. średnica tarczy
- 50 mm
Ilustracje i schematy
- (1) Status-LED
Zgodność modelu
- Używaj tylko zalecanych akcesoriów Bosch
- Nie używaj z podstawkami do cięcia
Autor opracowania
Marek Zieliński
Redaktor instrukcji technicznych
Specjalizuje się w dokumentacji urządzeń domowych, elektroniki i narzędzi. Dba o jasny opis najważniejszych funkcji oraz praktyczne wskazówki dla użytkownika.
