Instrukcja obsługi wentylatora akumulatorowego Bosch UniversalFan 18V-1000
Szybki przewodnik po instrukcji obsługi wentylatora akumulatorowego Bosch UniversalFan 18V-1000. Dowiedz się, jak bezpiecznie montować, obsługiwać i konserwować urządzenie.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Wentylator akumulatorowy Bosch UniversalFan 18V-1000 jest przeznaczony do wentylacji wewnątrz i na zewnątrz pomieszczeń w suchych warunkach. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w szczególności dotyczącymi pracy z akumulatorami oraz bezpiecznego montażu urządzenia.
Opis urządzenia
Główne elementy wentylatora:
- Wskaźnik stanu naładowania akumulatora
- Pokrętło obsługowe (włączanie/wyłączanie i regulacja prędkości)
- Uchwyt transportowy
- Głowica wentylatora
- Haki do zawieszenia
- Uchwyt akumulatora
- Otwór w kształcie dziurki od klucza
- Przyłącze statywu 1/4"
- Otwór do zamocowania drążka
- Powierzchnia mocowania
Montaż
Wentylator oferuje wiele opcji montażu:
- Zawieszenie: Można użyć otworu w kształcie dziurki od klucza (na śrubę o średnicy 4-6 mm) lub wysuwanych haków do zawieszenia.
- Montaż na drążkach: Za pomocą otworów do zamocowania drążka (maks. średnica 22 mm).
- Montaż na statywie: Za pomocą przyłącza statywu 1/4". Używaj statywu o nośności powyżej 3 kg.
- Montaż za pomocą zacisków: Używając powierzchni mocowania do zamocowania zacisków stolarskich.
Obsługa
Wentylator obsługuje się za pomocą pokrętła:
- Włączanie: Obróć pokrętło zgodnie z ruchem wskazówek zegara.
- Wyłączanie: Obróć pokrętło przeciwnie do ruchu wskazówek zegara, aż usłyszysz kliknięcie.
- Regulacja prędkości: Obracaj pokrętło zgodnie z ruchem wskazówek zegara, aby zwiększyć prędkość, lub przeciwnie, aby ją zmniejszyć.
- Regulacja głowicy: Chwyć za uchwyt transportowy i przechyl głowicę (do 30° do przodu i do 150° do tyłu).
Akumulator
Używaj wyłącznie akumulatorów Bosch PBA 18V. Stan naładowania sprawdzisz, naciskając przycisk na urządzeniu. Szybkie miganie diod oznacza przegrzanie lub aktywację ochrony przed przeciążeniem.
Konserwacja i przechowywanie
Przed czyszczeniem lub przechowywaniem zawsze wyjmij akumulator. Czyść wentylator suchą szmatką, unikając silnych rozpuszczalników. Przechowuj w suchym i chłodnym miejscu, chroniąc przed kurzem.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Wentylator nie włącza się
Sprawdź, czy akumulator jest naładowany i poprawnie włożony do uchwytu.
Wentylator wyłącza się podczas pracy
Może to być spowodowane przegrzaniem lub aktywacją ochrony przed przeciążeniem. Poczekaj, aż urządzenie ostygnie.
Przed użyciem
- Naładuj akumulator przed pierwszym użyciem.
- Sprawdź, czy wloty i wyloty powietrza są drożne.
- Upewnij się, że urządzenie jest stabilnie zamontowane.
- Sprawdź, czy głowica wentylatora porusza się swobodnie.
Parametry w praktyce
- Max. przepływ powietrza
- 1000 m³/h
- Prędkość obrotowa
- 1500 min⁻¹
Ilustracje i schematy
- Rysunek A: Włączanie/wyłączanie i regulacja prędkości.
- Rysunek B: Regulacja kąta nachylenia głowicy.
- Rysunek C: Montaż na śrubie (otwór w kształcie dziurki od klucza).

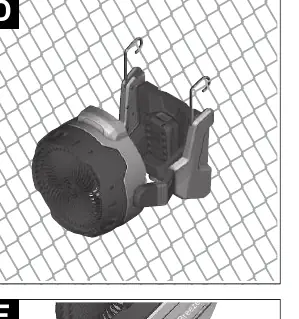

- Rysunek D: Montaż za pomocą haków.
- Rysunek F: Montaż na drążkach.
Zgodność modelu
- Kompatybilny z akumulatorami Bosch PBA 18V.
- Niekompatybilne ładowarki: AL 1814 CV, AL 1820 CV, AL 1860 CV.
