Instrukcja obsługi pompy do deszczówki Bosch GardenPump 18V-2000
Szybki przewodnik po instrukcji obsługi pompy do deszczówki Bosch GardenPump 18V-2000. Dowiedz się, jak zamontować urządzenie, podłączyć wąż, używać funkcji timera oraz jak dbać o filtr i akumulator.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Pompa Bosch GardenPump 18V-2000 służy do wypompowywania wody deszczowej ze zbiorników w celu nawadniania ogrodu. Jest zasilana akumulatorowo i wymaga montażu jednostki sterującej na ścianie lub na krawędzi zbiornika. str. 5, 11
Najważniejsze czynności
- Montaż uchwytu i jednostki sterującej str. 5, 6
- Przygotowanie węża i pompy str. 6
Pierwsze uruchomienie
- Włóż naładowany akumulator do jednostki sterującej, aż usłyszysz kliknięcie. str. 6
Problemy i rozwiązania
Pompa nie startuje
Sprawdź, czy jednostka sterująca jest zamknięta, akumulator naładowany i poprawnie włożony, a kabel podłączony.
str. 7Konserwacja i reset
- Regularnie czyść filtr pompy i złącze z aeratorem. str. 7

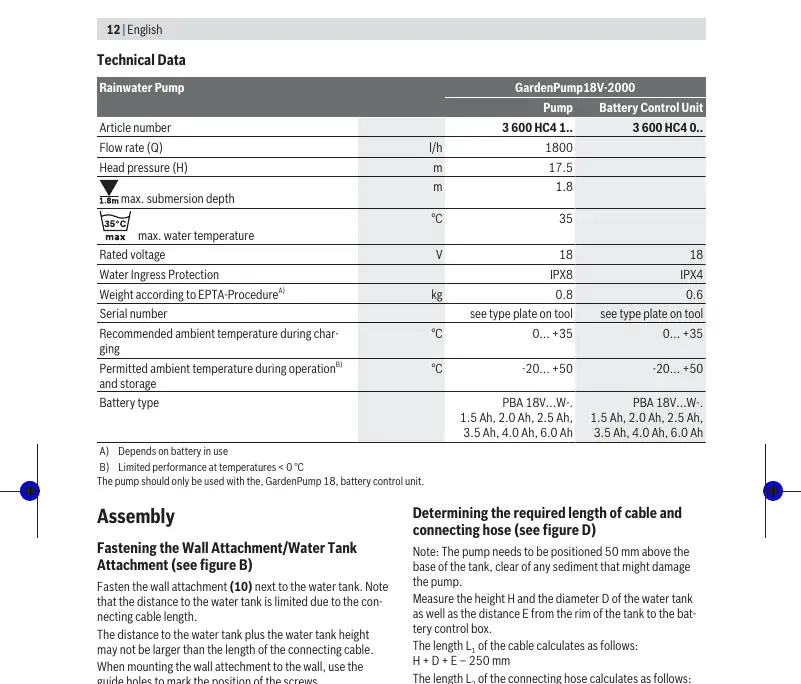

Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wydajność (Q) | 1800 l/h | Maksymalna wydajność pompy | str. 5 |
| Wysokość tłoczenia (H) | 17,5 m | Maksymalna wysokość podnoszenia wody | str. 5 |
Gdzie szukać w PDF
- Dane techniczne str. 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Pompa do deszczówki Bosch GardenPump 18V-2000 jest przeznaczona do użytku domowego, w celu wypompowywania wody deszczowej z beczki do nawadniania ogrodu. Urządzenie jest zasilane akumulatorowo. Przed użyciem należy upewnić się, że urządzenie jest w dobrym stanie technicznym, a filtr jest czysty.
Opis urządzenia
Główne elementy urządzenia to:
- Jednostka sterująca (zasilana akumulatorem)
- Pompa do deszczówki
- Wąż łączący
- Uchwyt ścienny lub uchwyt do beczki
- Filtr
- Złącze z aeratorem (zapobiegające syfonowaniu)
Montaż
Montaż uchwytu: Uchwyt ścienny lub uchwyt do beczki należy zamontować w pobliżu zbiornika na wodę. Należy pamiętać, że odległość od zbiornika jest ograniczona długością kabla zasilającego.
Przygotowanie węża: Należy zmierzyć wysokość i średnicę zbiornika, aby odpowiednio przyciąć wąż łączący. Wąż należy przyciąć zgodnie z instrukcją (wzór: H - 130 mm), aby zapewnić prawidłowe działanie.
Podłączenie: Podłącz wąż łączący do pompy, a następnie podłącz wąż ogrodowy do złącza z aeratorem. Umieść pompę w zbiorniku, upewniając się, że znajduje się ona ok. 50 mm nad dnem, aby uniknąć zasysania osadów.
Obsługa
Włączanie/Wyłączanie: Użyj przycisku włącznika/wyłącznika na jednostce sterującej. Wskaźnik LED informuje o stanie naładowania akumulatora.
Funkcja timera: Można ustawić czas pracy pompy (5, 10 lub 15 minut) za pomocą przycisku timera. Po upływie ustawionego czasu pompa wyłączy się automatycznie.
Konserwacja i czyszczenie
- Filtr: Należy regularnie sprawdzać i czyścić filtr pompy, aby uniknąć uszkodzeń spowodowanych zanieczyszczeniami.
- Aerator: Jeśli złącze z aeratorem jest zatkane, należy je wyczyścić pod bieżącą wodą, pamiętając o prawidłowym umieszczeniu kulki wewnątrz.
- Przechowywanie zimą: Przed nadejściem mrozów należy wyjąć pompę ze zbiornika, opróżnić ją z wody i przechowywać w miejscu zabezpieczonym przed mrozem.
Rozwiązywanie problemów
W przypadku problemów, takich jak brak startu pompy, ograniczony przepływ wody lub wycieki, należy sprawdzić stan filtra, naładowanie akumulatora oraz poprawność podłączenia węży i kabli zgodnie z tabelą błędów w instrukcji.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Pompa nie uruchamia się
Sprawdź, czy jednostka sterująca jest zamknięta, akumulator naładowany i poprawnie włożony, a kabel podłączony.
Ograniczony przepływ wody lub brak ciśnienia
Sprawdź, czy filtr nie jest zatkany, czy wąż nie jest zagięty oraz czy pompa jest całkowicie zanurzona.
Woda wycieka po wyłączeniu pompy
Sprawdź, czy złącze z aeratorem jest poprawnie zamontowane i czy znajduje się powyżej poziomu wody w zbiorniku.
Przed użyciem
- Sprawdź, czy filtr jest czysty i poprawnie zamontowany.
- Upewnij się, że akumulator jest naładowany.
- Sprawdź, czy wąż łączący nie jest zagięty.
- Upewnij się, że pompa jest zanurzona w wodzie.
- Sprawdź, czy jednostka sterująca jest szczelnie zamknięta.
Parametry w praktyce
- Wysokość tłoczenia (H)
- Maksymalna wysokość, na jaką pompa może podnieść wodę (17,5 m).
- Maks. temperatura wody
- Temperatura wody nie może przekraczać 35°C.
Ilustracje i schematy

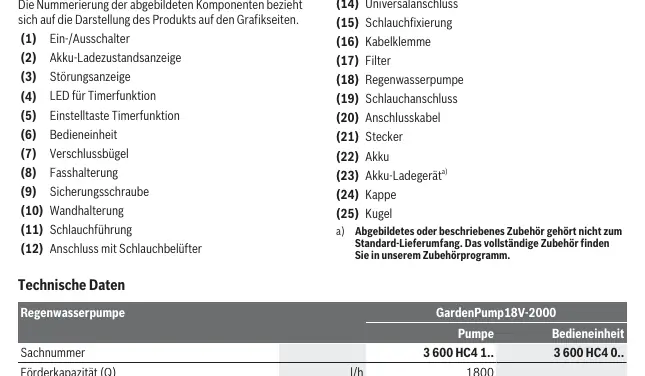

- Rysunek A: Przegląd komponentów urządzenia.
- Rysunek B: Montaż uchwytu ściennego i uchwytu do beczki.
- Rysunek C: Montaż jednostki sterującej.
- Rysunek D: Obliczanie długości kabla i węża.
- Rysunek E: Skracanie węża i montaż aeratora.
Zgodność modelu
- Urządzenie współpracuje z akumulatorami Bosch PBA 18V.
- Nie używać z wodą słoną.
- Nie używać w basenach.
