Instrukcja obsługi pompy wodnej Champion 66520 2-Inch Semi-Trash

Kompletny przewodnik użytkownika dla pompy wodnej Champion 66520. Dowiedz się, jak zmontować, uruchomić, konserwować i rozwiązywać problemy z urządzeniem.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Pompa wodna Champion 66520 wymaga zalania (priming) przed uruchomieniem. Należy używać benzyny bezołowiowej 87 oktanów i oleju 10W-30. str. 14, 15, 20

Najważniejsze czynności

Zalewanie pompy wodą str. 15
Wymiana oleju str. 17, 21

Pierwsze uruchomienie

Sprawdź poziom oleju, napełnij zbiornik paliwa, zalej pompę wodą, ustaw przełącznik w pozycji ON, ustaw ssanie i pociągnij linkę rozrusznika. str. 8, 9, 15

Problemy i rozwiązania

Pompa nie zasysa wody

Zalej pompę wodą, sprawdź szczelność węży i zacisków.

str. 26

Konserwacja i reset

Wymiana oleju: pierwsze 5 godzin, potem co 100 godzin. str. 21

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Model	66520	Numer modelu urządzenia	str. 20
Pojemność paliwa	0.9 gal. (3.4 L)	Pojemność zbiornika paliwa	str. 20

Gdzie szukać w PDF

Konserwacja str. 17, 18, 19

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

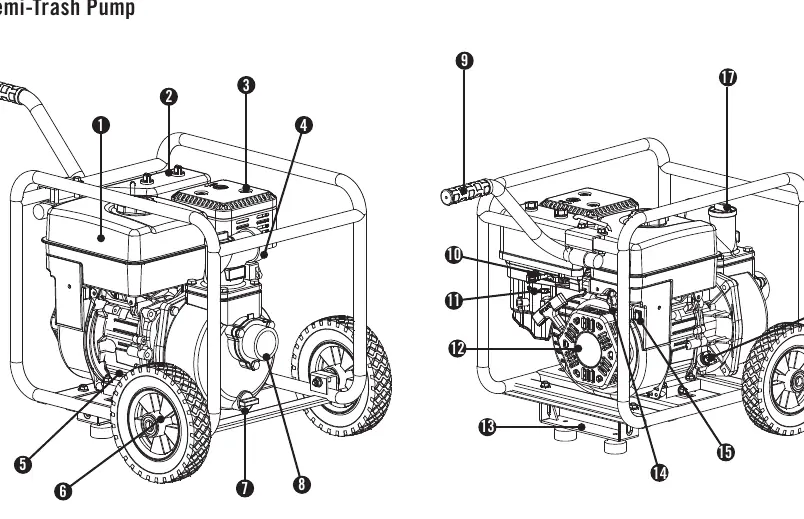

Schemat budowy pompy i lokalizacja elementów sterujących

Strona 8

Strona 13

Strona 15

Strona 24

Najważniejsze informacje z instrukcji

Pompa wodna Champion 66520 to urządzenie przeznaczone do przepompowywania wody. Przed pierwszym użyciem konieczne jest prawidłowe zmontowanie urządzenia, napełnienie go olejem silnikowym oraz paliwem. Kluczowym krokiem przed uruchomieniem jest zalanie pompy wodą (priming), aby uniknąć uszkodzenia uszczelek. Urządzenie musi być zawsze obsługiwane na zewnątrz, w dobrze wentylowanym miejscu, z dala od okien i otworów wentylacyjnych.

Montaż urządzenia

Urządzenie wymaga częściowego montażu przed użyciem:

Koła: Zamontuj koła, używając śrub M10x105, podkładek i nakrętek.
Nóżka wspierająca: Zamontuj nóżkę z gumowymi amortyzatorami drgań do ramy.
Uchwyt: Przymocuj uchwyt do ramy za pomocą śrub M8x45 i nakrętek zabezpieczających.

Przygotowanie do pracy

Przed uruchomieniem silnika należy:

Olej: Użyj oleju 10W-30. Pojemność miski olejowej wynosi 0,6 l. Nie przepełniaj.
Paliwo: Używaj czystej, świeżej benzyny bezołowiowej o liczbie oktanowej minimum 87 i zawartości etanolu poniżej 10%.
Zalewanie pompy (Priming): Odkręć korek zalewowy na górze obudowy pompy i napełnij ją wodą do pełna. Zakręć korek przed uruchomieniem.

Obsługa pompy

Procedura uruchamiania:

Ustaw pompę na płaskim, równym podłożu.
Ustaw przełącznik silnika w pozycji ON.
Otwórz zawór paliwa (pozycja ON).
Ustaw dźwignię ssania (choke) w pozycji Choke.
Ustaw dźwignię przepustnicy w pozycji środkowej.
Pociągnij linkę rozrusznika powoli, aż poczujesz opór, a następnie pociągnij energicznie.
Po rozgrzaniu silnika przestaw dźwignię ssania w pozycję Run.
Ustaw przepustnicę w pozycji Fast.

Konserwacja i przechowywanie

Regularna konserwacja jest niezbędna dla długiej żywotności urządzenia:

Wymiana oleju: Pierwsza wymiana po 5 godzinach pracy, następnie co 100 godzin lub co sezon.
Filtr powietrza: Czyść co 50 godzin lub częściej w trudnych warunkach.
Świeca zapłonowa: Sprawdzaj i czyść co 100 godzin. Szczelina świecy powinna wynosić 0,7–0,8 mm.
Przechowywanie: Jeśli urządzenie nie będzie używane przez ponad 30 dni, należy opróżnić układ paliwowy, dodać stabilizator paliwa i zabezpieczyć silnik.

Rozwiązywanie problemów

W przypadku problemów z uruchomieniem sprawdź poziom paliwa i stan świecy zapłonowej. Jeśli pompa nie pompuje wody, upewnij się, że została zalana wodą, a węże są szczelne i nie ma wycieków powietrza.

Informacje o producencie

Champion Power Equipment

Profil marki

Strona producenta https://www.championpowerequipment.com Wsparcie https://help.championpowerequipment.com Manuale producenta https://www.championpowerequipment.com/manuals

Praktyczna pomoc

Typowe problemy

Pompa nie uruchamia się

Sprawdź poziom paliwa, stan świecy zapłonowej lub poziom oleju (czujnik niskiego poziomu oleju wyłączy silnik).

Pompa nie zasysa wody

Upewnij się, że pompa została zalana wodą przed uruchomieniem. Sprawdź szczelność węży i zacisków.

Silnik pracuje nierówno

Sprawdź ustawienie ssania (choke) oraz czy przewód świecy zapłonowej jest dobrze podłączony.

Przed użyciem

Sprawdź poziom oleju silnikowego (10W-30).
Sprawdź poziom paliwa (benzyna bezołowiowa 87).
Upewnij się, że pompa stoi na płaskim podłożu.
Zalej pompę wodą przez korek zalewowy.
Sprawdź szczelność połączeń węży.

Parametry w praktyce

Maksymalne zanieczyszczenia: Ciała stałe do 9/16 cala (1,4 cm).

Ilustracje i schematy

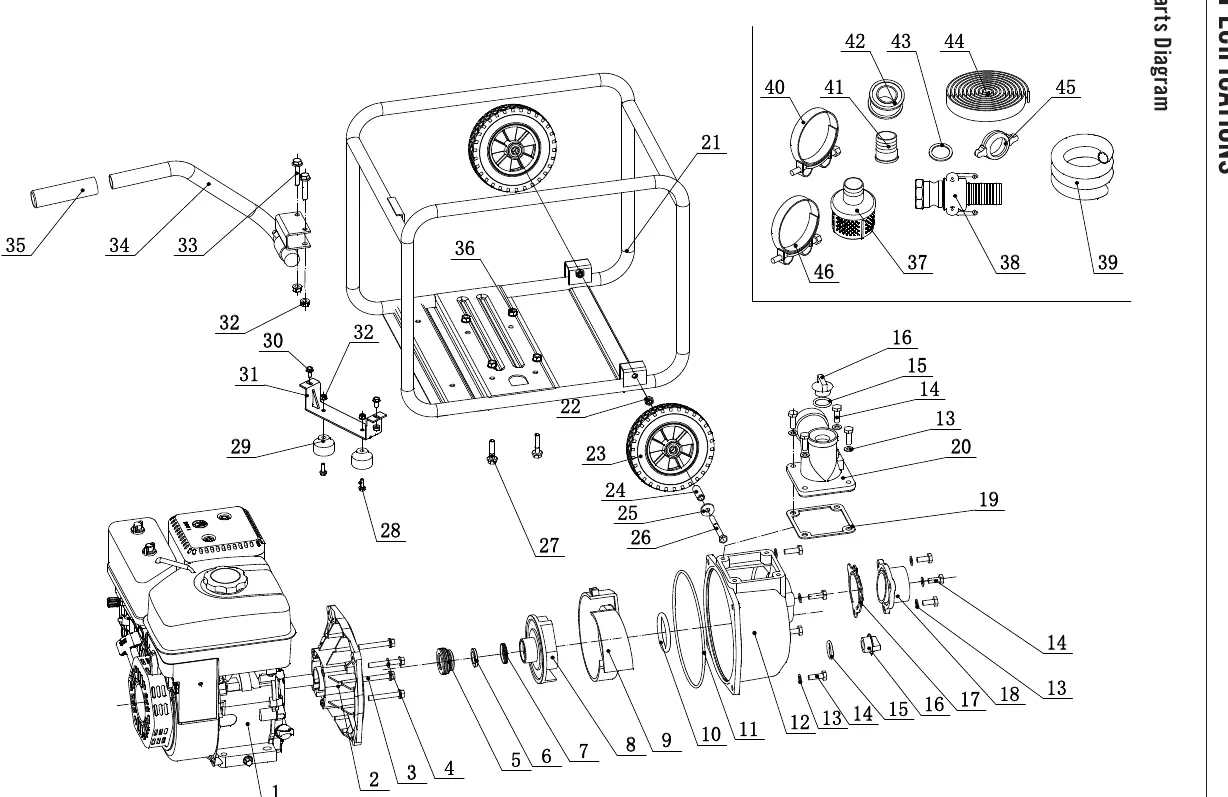

Schemat części pokazuje rozmieszczenie elementów silnika i pompy.
Rysunki montażowe przedstawiają instalację kół, nóżki i uchwytu.

Zgodność modelu

Używaj paliwa z zawartością etanolu poniżej 10%.
Nie używaj wody morskiej, ścieków ani wody zanieczyszczonej ciałami stałymi większymi niż 9/16 cala.
