Instrukcja obsługi silnika spalinowego Champion 196cc 100220

Kompletny przewodnik obsługi i konserwacji silnika spalinowego Champion 196cc (model 100220). Dowiedz się, jak bezpiecznie uruchomić, serwisować i rozwiązywać problemy z silnikiem.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Silnik Champion 196cc (model 100220) wymaga oleju 10W-30 i benzyny bezołowiowej (min. 85 oktanów). Przed uruchomieniem sprawdź poziom oleju i upewnij się, że silnik stoi na płaskiej powierzchni. str. 1, 8, 9

Najważniejsze czynności

Uruchamianie silnika str. 11
Wymiana oleju str. 9, 12

Pierwsze uruchomienie

Wlej olej (0.6 L) i paliwo (3.4 L). str. 6, 7

Problemy i rozwiązania

Silnik nie uruchamia się

Dolej paliwo, wymień świecę zapłonową.

str. 14

Konserwacja i reset

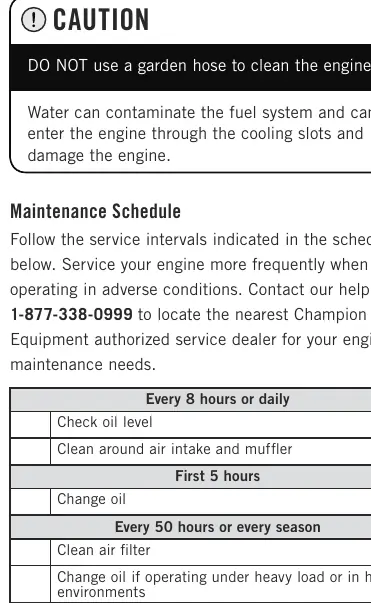

Wymiana oleju: po pierwszych 5h, potem co 50-100h. str. 13

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Pojemność skokowa	196 cc	Pojemność silnika	str. 15
Pojemność oleju	0.6 L	Ilość oleju	str. 15

Gdzie szukać w PDF

Spis treści str. 3
Konserwacja str. 9, 10, 12, 13

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 8

Strona 9

Strona 11

Strona 13

Strona 15

Najważniejsze informacje z instrukcji

Silnik spalinowy Champion 196cc (model 100220) jest przeznaczony do pracy w warunkach zewnętrznych. Przed uruchomieniem należy bezwzględnie sprawdzić poziom oleju i paliwa. Silnik wyposażony jest w czujnik niskiego poziomu oleju, który uniemożliwi pracę, jeśli poziom oleju spadnie poniżej bezpiecznego progu. Urządzenie wymaga regularnej konserwacji, w tym wymiany oleju, czyszczenia filtra powietrza i sprawdzania świecy zapłonowej.

Opis urządzenia i sterowanie

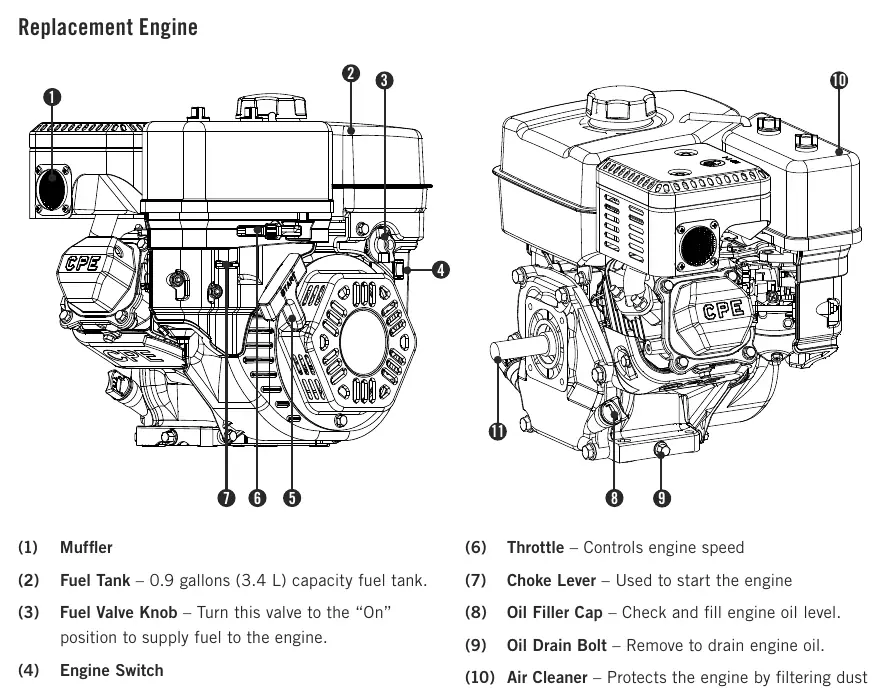

Główne elementy sterujące silnika obejmują:

Zawór paliwa: Służy do doprowadzania paliwa do silnika (pozycja ON/OFF).
Dźwignia ssania (Choke): Używana podczas rozruchu zimnego silnika.
Przepustnica (Throttle): Reguluje prędkość obrotową silnika.
Szarpak (Recoil Starter): Służy do ręcznego uruchamiania silnika.
Włącznik silnika: Przełącznik ON/OFF.

Montaż i przygotowanie

Przed pierwszym użyciem należy:

Ustawić silnik na płaskiej, równej powierzchni.
Wlać olej silnikowy (zalecany 10W-30, pojemność 0.6 L). Nie przepełniać.
Wlać świeżą benzynę bezołowiową (min. 85 oktanów, zawartość etanolu poniżej 10%). Pozostawić ok. 6 mm wolnej przestrzeni w zbiorniku na rozszerzalność paliwa.

Uruchomienie i obsługa

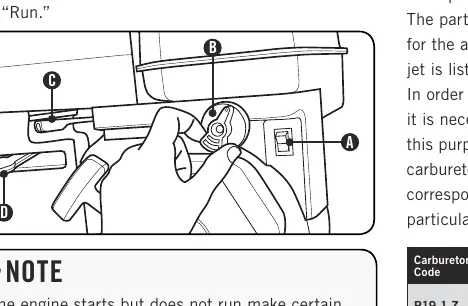

Procedura uruchamiania:

Ustawić włącznik silnika w pozycji ON.
Otworzyć zawór paliwa.
Ustawić przepustnicę w pozycji Fast.
Ustawić dźwignię ssania w pozycji Choke.
Pociągnąć powoli za szarpak, aż poczujesz opór, a następnie pociągnąć energicznie.
Po uruchomieniu silnika stopniowo przestawić dźwignię ssania do pozycji Run.

Aby zatrzymać silnik, należy zamknąć zawór paliwa i pozwolić silnikowi pracować, aż zużyje paliwo z gaźnika, a następnie wyłączyć włącznik silnika.

Konserwacja i serwis

Regularna konserwacja jest kluczowa dla żywotności silnika:

Olej: Wymiana po pierwszych 5 godzinach pracy, a następnie zgodnie z harmonogramem.
Filtr powietrza: Czyścić regularnie; w razie zabrudzenia umyć w detergencie, wysuszyć i nasączyć czystym olejem silnikowym.
Świeca zapłonowa: Sprawdzać elektrodę, czyścić lub wymieniać w razie zużycia. Szczelina świecy powinna wynosić 0.7 - 0.8 mm.

Rozwiązywanie problemów

Jeśli silnik nie uruchamia się, sprawdź:

Czy w zbiorniku jest paliwo.
Czy świeca zapłonowa jest sprawna i podłączona.
Czy poziom oleju jest wystarczający (czujnik może blokować zapłon).
Czy dźwignia ssania jest w odpowiedniej pozycji.

Informacje o producencie

Champion Power Equipment

Profil marki

Strona producenta https://www.championpowerequipment.com Wsparcie https://help.championpowerequipment.com Manuale producenta https://www.championpowerequipment.com/manuals

Praktyczna pomoc

Typowe problemy

Silnik nie uruchamia się

Sprawdź poziom paliwa, stan świecy zapłonowej oraz czy włącznik jest w pozycji ON.

Silnik uruchamia się, ale pracuje nierówno

Sprawdź poziom oleju, ustawienie ssania oraz czy przewód świecy jest dobrze podłączony.

Silnik gaśnie podczas pracy

Uzupełnij paliwo lub sprawdź poziom oleju (czujnik niskiego poziomu oleju).

Przed użyciem

Sprawdź poziom oleju silnikowego
Sprawdź poziom paliwa
Upewnij się, że silnik stoi na płaskiej powierzchni
Sprawdź, czy filtr powietrza jest czysty
Upewnij się, że przewód świecy zapłonowej jest podłączony

Parametry w praktyce

Pojemność skokowa: 196 cc (OHV)
Pojemność zbiornika paliwa: 0.9 galona (3.4 L)
Pojemność oleju: 0.6 qt. (0.6 L)
Moment obrotowy (max): 8.1 ft-lb przy 2800 RPM

Ilustracje i schematy

Schemat części (strona 13) przedstawia budowę silnika i numerację części zamiennych.
Rysunek wału korbowego (strona 15) zawiera wymiary techniczne.

Zgodność modelu

Wymaga benzyny bezołowiowej o liczbie oktanowej min. 85.
Praca na dużych wysokościach wymaga wymiany dyszy głównej gaźnika na odpowiednią dla danej wysokości.
