Instrukcja obsługi silników OHV z wałem poziomym 179cc, 208cc, 243cc i 272cc

Kompletny przewodnik użytkownika dla silników OHV z wałem poziomym o pojemnościach 179cc, 208cc, 243cc i 272cc. Zawiera instrukcje dotyczące bezpieczeństwa, konfiguracji, obsługi, konserwacji i rozwiązywania problemów.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Silnik wymaga benzyny bezołowiowej (min. 87 oktanów) oraz oleju 4-suwowego o pojemności 600 ml. Przed uruchomieniem sprawdź poziom oleju i paliwa, a także upewnij się, że kluczyk bezpieczeństwa jest włożony. str. 5, 6, 7

Najważniejsze czynności

  • Uruchamianie silnika str. 9, 10
  • Wymiana oleju str. 13

Pierwsze uruchomienie

  • Sprawdź poziom oleju, uzupełnij paliwo, włóż kluczyk bezpieczeństwa, ustaw ssanie i przepustnicę, pociągnij rozrusznik. str. 5, 6, 7, 9

Problemy i rozwiązania

Silnik nie odpala

Sprawdź paliwo, świecę zapłonową i pozycję przepustnicy.

str. 18

Dane techniczne

Parametr Wartość Znaczenie Strony
Pojemność oleju 600 ml Ilość oleju potrzebna do silnika. str. 5
Paliwo min 87 oktanów Minimalna liczba oktanowa benzyny. str. 6

Gdzie szukać w PDF

  • Bezpieczeństwo str. 2, 3, 4
  • Konfiguracja str. 5, 6
  • Konserwacja str. 12, 13, 14, 15
  • Rozwiązywanie problemów str. 18
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Sprawdzanie poziomu oleju Strona 5 Elementy sterujące silnika Strona 7 Spuszczanie oleju Strona 13 Regulacja świecy zapłonowej Strona 14 Filtr powietrza Strona 14

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy silników OHV z wałem poziomym o pojemnościach 179cc, 208cc, 243cc i 272cc. Przed przystąpieniem do obsługi należy zapoznać się z zasadami bezpieczeństwa, w tym z ostrzeżeniami dotyczącymi paliwa i spalin. Silnik jest przeznaczony wyłącznie do użytku w wyznaczonym sprzęcie zewnętrznym (np. odśnieżarki, rozdrabniacze, glebogryzarki).

Opis urządzenia

Silnik wyposażony jest w następujące elementy sterujące:

Elementy sterujące silnika
Elementy sterujące silnika
  • Przepustnica (Throttle): Reguluje prędkość silnika i służy do jego wyłączania.
  • Ssanie (Choke): Ułatwia rozruch zimnego silnika.
  • Korek wlewu oleju i bagnet: Służą do sprawdzania i uzupełniania poziomu oleju.
  • Korek paliwa: Do uzupełniania paliwa.
  • Uchwyt rozrusznika ręcznego: Do uruchamiania silnika.
  • Kluczyk bezpieczeństwa (jeśli wyposażono): Musi być włożony, aby silnik mógł pracować.

Przygotowanie i paliwo

Paliwo: Używaj benzyny bezołowiowej o liczbie oktanowej minimum 87. Nie używaj mieszanek paliwowo-olejowych, benzyny E15/E85 ani paliwa starszego niż 30 dni bez stabilizatora.

Sprawdzanie poziomu oleju
Sprawdzanie poziomu oleju

Olej: Pojemność układu smarowania wynosi 600 ml. Używaj oleju 4-suwowego o jakości premium (klasa SJ lub wyższa). Sprawdzaj poziom oleju przed każdym użyciem.

Obsługa

Uruchamianie:

  1. Sprawdź poziom oleju i paliwa.
  2. Włóż kluczyk bezpieczeństwa (jeśli jest).
  3. Ustaw przepustnicę w pozycji FAST.
  4. Ustaw ssanie w pozycji FULL CHOKE.
  5. W przypadku rozrusznika ręcznego: pociągnij powoli za uchwyt, aż poczujesz opór, a następnie pociągnij energicznie.
  6. Po uruchomieniu stopniowo wyłącz ssanie.

Konserwacja

Regularna konserwacja jest kluczowa dla żywotności silnika:

Spuszczanie oleju
Spuszczanie oleju
Regulacja świecy zapłonowej
Regulacja świecy zapłonowej

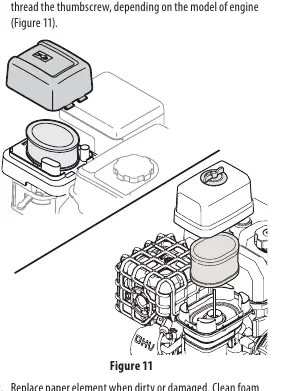

Filtr powietrza
Filtr powietrza
  • Wymiana oleju: Po pierwszych 5 godzinach pracy, a następnie co 50 godzin.
  • Świeca zapłonowa: Sprawdzaj co rok lub co 100 godzin. Odstęp elektrod powinien wynosić 0.76-1.5 mm.
  • Filtr powietrza: Wymieniaj papierowy element co rok lub co 100 godzin.
  • Przechowywanie: Jeśli silnik nie będzie używany przez dłuższy czas, opróżnij zbiornik paliwa lub użyj stabilizatora paliwa.

Rozwiązywanie problemów

W przypadku problemów z uruchomieniem sprawdź, czy świeca zapłonowa jest podłączona, czy w zbiorniku jest świeże paliwo oraz czy przepustnica nie jest w pozycji STOP.

Praktyczna pomoc

Typowe problemy

Silnik nie uruchamia się

Sprawdź, czy świeca zapłonowa jest podłączona, zbiornik paliwa jest pełny, a przepustnica ustawiona w pozycji FAST/RUN.

Silnik pracuje nierówno

Sprawdź połączenie świecy zapłonowej, jakość paliwa (czy nie jest stare) oraz czy ssanie jest wyłączone.

Silnik się przegrzewa

Sprawdź poziom oleju silnikowego i uzupełnij go w razie potrzeby.

Przed użyciem

  • Sprawdź poziom oleju silnikowego (bagnet).
  • Sprawdź ilość paliwa w zbiorniku.
  • Upewnij się, że świeca zapłonowa jest podłączona.
  • Sprawdź, czy w pobliżu nie ma wycieków płynów.
  • Upewnij się, że kluczyk bezpieczeństwa jest włożony.

Parametry w praktyce

Pojemność oleju
600 ml (20 oz) oleju 4-suwowego.
Odstęp świecy zapłonowej
0.76 - 1.5 mm (0.030 - 0.06 cala).

Ilustracje i schematy

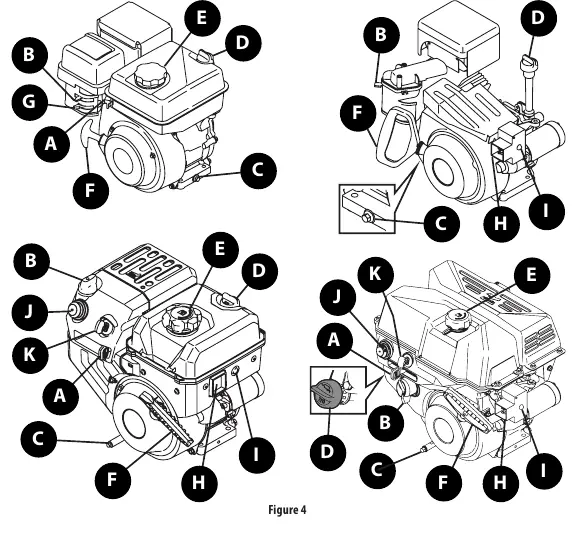

  • Rysunek 4: Identyfikacja elementów sterujących silnika (przepustnica, ssanie, korek oleju, rozrusznik).
  • Rysunek 5: Symbole sterowania (Fast, Slow, Stop, Run, Choke, Primer).
  • Rysunek 8/9: Procedura wymiany oleju i lokalizacja korka spustowego.

Zgodność modelu

  • Silnik przeznaczony wyłącznie do sprzętu zewnętrznego (odśnieżarki, glebogryzarki, rozdrabniacze).
  • Nie używać w innych zastosowaniach, co powoduje utratę gwarancji.
