Instrukcja obsługi silnika spalinowego MTD 163cc, 196cc i 224cc
Szybki przewodnik po instrukcji obsługi silników spalinowych MTD o pojemności 163cc, 196cc i 224cc. Dowiedz się, jak bezpiecznie uruchamiać, konserwować i serwisować swój silnik.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy silników spalinowych MTD o pojemności 163cc, 196cc oraz 224cc z pionowym wałem korbowym. Silniki te są przeznaczone do urządzeń zewnętrznych, takich jak kosiarki, podkaszarki i inne urządzenia ogrodowe. Przed uruchomieniem należy zapoznać się z procedurami bezpieczeństwa, ponieważ niewłaściwe użytkowanie może prowadzić do poważnych obrażeń.
Bezpieczeństwo
- Paliwo jest wysoce łatwopalne. Zawsze tankuj na zewnątrz, przy wyłączonym i zimnym silniku.
- Nie używaj paliwa E15 lub E85. Używaj świeżej benzyny bezołowiowej (min. 87 oktanów).
- Nie modyfikuj ustawień regulatora obrotów silnika.
- Zawsze wyłączaj silnik i odłączaj przewód świecy zapłonowej przed przystąpieniem do jakichkolwiek prac serwisowych.
Przygotowanie do pracy
Silnik jest dostarczany bez paliwa i oleju. Przed pierwszym uruchomieniem:
- Sprawdź poziom oleju na płaskiej powierzchni. Pojemność układu to 500 ml (17 oz).
- Używaj oleju 4-suwowego klasy SJ lub wyższej. SAE 10W-30 jest zalecany do użytku ogólnego.
- Upewnij się, że wszystkie elementy sterujące są sprawne.
Uruchamianie silnika
Silniki mogą być wyposażone w różne systemy rozruchowe:
- System z pompką paliwa (Primer): Naciśnij pompkę 3 razy (5 razy w niskich temperaturach).
- System z automatycznym ssaniem (Auto-Choke): Nie wymaga ręcznego ssania.
- System z ręcznym ssaniem: Wyciągnij pokrętło ssania przed uruchomieniem i wciśnij je po rozgrzaniu silnika.
W przypadku rozruchu ręcznego (recoil), ciągnij za uchwyt powoli do wyczucia oporu, a następnie pociągnij szybko. W przypadku rozruchu elektrycznego, włóż kluczyk i naciśnij przycisk.
Konserwacja i serwis
- Wymiana oleju: Spuszczaj olej, gdy silnik jest ciepły. Pamiętaj o wcześniejszym opróżnieniu zbiornika paliwa.
- Filtr powietrza: Filtry papierowe nie nadają się do czyszczenia. Wymieniaj je raz w roku lub co 100 godzin pracy.
- Świeca zapłonowa: Sprawdzaj co sezon. Odstęp elektrod powinien wynosić 0.76 mm (0.030 cala).
- Przechowywanie: Jeśli silnik nie będzie używany przez ponad 30 dni, użyj stabilizatora paliwa lub opróżnij zbiornik paliwa, aby uniknąć uszkodzenia gaźnika.
Rozwiązywanie problemów
Jeśli silnik nie uruchamia się, sprawdź:
- Czy poziom paliwa jest wystarczający i czy paliwo jest świeże.
- Czy przewód świecy zapłonowej jest podłączony.
- Czy zawór paliwa (jeśli jest) jest otwarty.
- Czy silnik nie jest zalany (odczekaj kilka minut przed ponowną próbą).
Informacje o producencie
Honda Motor Co., Ltd.
Praktyczna pomoc
Typowe problemy
Silnik nie uruchamia się
Sprawdź poziom paliwa, podłączenie świecy, ustawienie zaworu paliwa, lub użyj ssania/pompki paliwa zgodnie z instrukcją.
Silnik pracuje nierówno
Sprawdź świecę zapłonową, filtr powietrza, lub czy w układzie paliwowym nie ma wody/zanieczyszczeń.
Silnik się przegrzewa
Uzupełnij olej w silniku i wyczyść obszar wokół silnika oraz żeber chłodzących.
Silnik gaśnie przy pełnym zbiorniku
Sprawdź, czy odpowietrznik korka paliwa nie jest zatkany.
Przed użyciem
- Sprawdź poziom oleju na płaskiej powierzchni.
- Upewnij się, że w zbiorniku jest świeże paliwo (nie starsze niż 30 dni).
- Sprawdź, czy filtr powietrza jest czysty i poprawnie zamontowany.
- Upewnij się, że przewód świecy zapłonowej jest mocno osadzony.
- Sprawdź, czy wszystkie osłony są na swoim miejscu.
Parametry w praktyce
- Pojemność oleju
- 500 ml (17 oz).
- Odstęp świecy zapłonowej
- 0.030 cala (0.76 mm).
Ilustracje i schematy

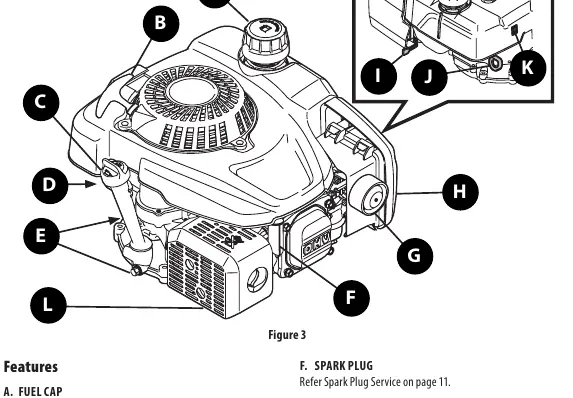

- Rysunek 3: Główne elementy silnika (korek paliwa, starter, wlew oleju, świeca, filtr powietrza).
- Rysunek 8: Procedura spuszczania oleju przez korek spustowy.
- Rysunek 9: Dostęp do filtra powietrza poprzez zwolnienie zatrzasków.
- Rysunek 10: Demontaż świecy zapłonowej.
Zgodność modelu
- Silniki przeznaczone wyłącznie do urządzeń zewnętrznych (kosiarki, podkaszarki).
- Nie używać paliwa E15 lub E85.
- Wymaga regularnej konserwacji zgodnie z harmonogramem (co 5, 25, 100 godzin).
