Instrukcja obsługi szlifierki kątowej Bosch GWS 18V-15 C / 18V-15 SC
Szybki przewodnik po instrukcji obsługi szlifierki kątowej Bosch GWS 18V-15 C oraz 18V-15 SC. Dowiedz się jak bezpiecznie montować osłony, tarcze, obsługiwać interfejs użytkownika oraz korzystać z funkcji Bluetooth.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Szlifierka kątowa Bosch GWS 18V-15 C / 18V-15 SC to profesjonalne narzędzie akumulatorowe do cięcia, szlifowania i szczotkowania metalu oraz kamienia. Model SC posiada dodatkowo funkcję wyboru prędkości obrotowej. str. 9, 10
Najważniejsze czynności
- Montaż osłony str. 11, 12
- Włączanie/Wyłączanie str. 13
Pierwsze uruchomienie
- Naładuj akumulator, zamontuj osłonę i uchwyt boczny, a następnie włóż akumulator. str. 11, 13
Problemy i rozwiązania
Szlifierka wyłącza się (Kickback/Restart/Impact)
Wyłącz i włącz ponownie narzędzie.
str. 13Konserwacja i reset
- Regularnie czyść otwory wentylacyjne i dbaj o czystość narzędzia. str. 16
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18 V | Napięcie zasilania | str. 10 |
| Prędkość obrotowa (SC) | 3400–9800 min-1 | Regulowana prędkość obrotowa | str. 10 |
Gdzie szukać w PDF
- Opis urządzenia str. 4, 5
- Dane techniczne str. 10
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Szlifierka kątowa Bosch GWS 18V-15 C / 18V-15 SC to profesjonalne narzędzie akumulatorowe przeznaczone do cięcia, szlifowania i szczotkowania metalu oraz kamienia. Model SC oferuje dodatkowo funkcję wyboru prędkości obrotowej oraz łączność Bluetooth. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w tym z ryzykiem odrzutu (kickback) oraz koniecznością stosowania odpowiednich osłon.
Opis urządzenia
Urządzenie wyposażone jest w interfejs użytkownika (4), który pozwala na monitorowanie stanu narzędzia oraz (w modelu SC) wybór prędkości. Główne elementy to włącznik (5), blokada wrzeciona (3) oraz osłony ochronne (10, 15). Wersja SC posiada moduł Bluetooth GCY 42, umożliwiający transfer danych do aplikacji mobilnej.
Montaż i przygotowanie do pracy
Przed przystąpieniem do prac konserwacyjnych lub wymiany osprzętu należy wyjąć akumulator. Montaż osłony: Umieść osłonę (10) na uchwycie, naciskając dźwignię zwalniającą (1), aż osłona zatrzaśnie się w odpowiedniej pozycji. Uchwyt boczny: Należy zawsze używać uchwytu bocznego (9), który można zamontować po lewej lub prawej stronie głowicy. Montaż tarcz: Oczyść wrzeciono (18) i elementy mocujące. Zablokuj wrzeciono przyciskiem (3) i dokręć nakrętkę mocującą (13) za pomocą klucza dwuotworowego.
Obsługa
Aby włączyć szlifierkę, przesuń włącznik (5) do przodu. Aby zablokować go w pozycji włączonej, dociśnij przód włącznika. Aby wyłączyć, zwolnij włącznik lub naciśnij jego tylną część. Narzędzie posiada funkcje ochronne: Kickback stop (wyłącza silnik przy nagłym zablokowaniu tarczy), Restart protection (zapobiega samoczynnemu uruchomieniu po przerwie w zasilaniu) oraz Impact shutdown (wyłącza narzędzie po upadku na podłoże).
Ustawienia prędkości (tylko GWS 18V-15 SC)
Model SC posiada fabrycznie ustawione 3 poziomy prędkości, które można zmieniać za pomocą aplikacji Bosch Toolbox (do 6 poziomów). Wybór prędkości odbywa się przyciskiem (27) na interfejsie użytkownika.
Konserwacja i serwis
Należy regularnie czyścić otwory wentylacyjne narzędzia. Akumulator należy przechowywać w temperaturze od -20 do 50 stopni Celsjusza. W przypadku znacznego skrócenia czasu pracy po naładowaniu, akumulator należy wymienić.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Szlifierka wyłącza się samoczynnie
Sprawdź, czy nie zadziałał system ochrony (np. Kickback, Impact shutdown) lub czy akumulator nie jest rozładowany.
Brak możliwości regulacji prędkości
Regulacja prędkości jest dostępna tylko w modelu GWS 18V-15 SC.
Przed użyciem
- Sprawdź stan naładowania akumulatora
- Upewnij się, że tarcza jest poprawnie zamontowana
- Sprawdź, czy osłona jest prawidłowo ustawiona
- Upewnij się, że uchwyt boczny jest zamontowany
Parametry w praktyce
- Prędkość obrotowa
- Dostosuj prędkość do rodzaju obrabianego materiału (tylko model SC)
Ilustracje i schematy

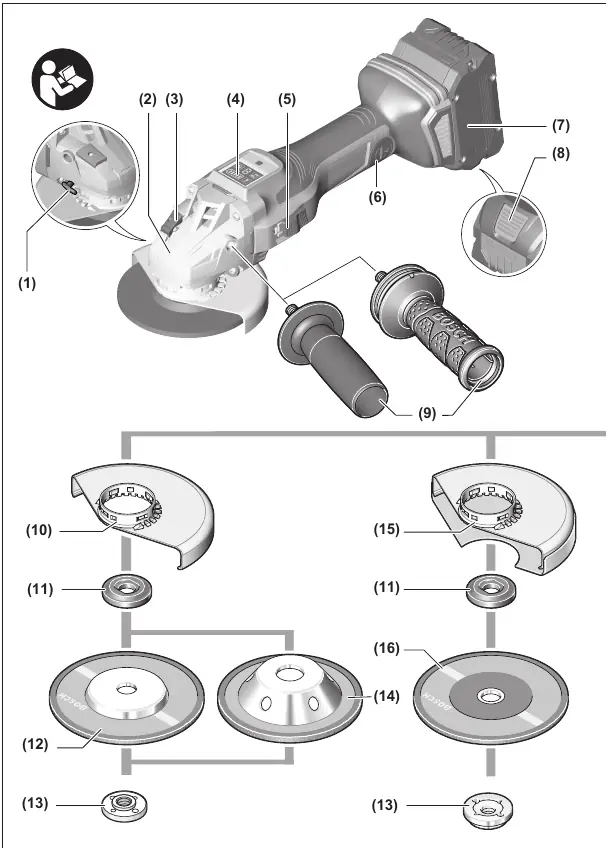

- Strona 4: Schemat montażu osłon i tarcz
- Strona 5: Interfejs użytkownika i wskaźniki
Zgodność modelu
- Kompatybilne z akumulatorami GBA 18V i ProCORE18V
- Zalecane ProCORE18V >= 5.5 Ah dla pełnej wydajności
