Instrukcja obsługi szlifierki kątowej Bosch GWS 17-125 S / 17-125 PS
Szybki przewodnik po instrukcji obsługi szlifierki kątowej Bosch GWS 17-125 S oraz GWS 17-125 PS. Dowiedz się, jak bezpiecznie montować osłony, wymieniać tarcze, obsługiwać urządzenie oraz dbać o jego konserwację.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Szlifierka kątowa Bosch GWS 17-125 S/PS służy do cięcia, szlifowania i szczotkowania metalu oraz kamienia. Wymaga montażu odpowiedniej osłony ochronnej przed użyciem. str. 11, 12
Najważniejsze czynności
- Montaż osłony ochronnej str. 13, 14
- Wymiana tarczy str. 14, 15
Pierwsze uruchomienie
- Podłącz do zasilania, upewnij się, że włącznik jest w pozycji wyłączonej, załóż osłonę i uchwyt, wykonaj bieg próbny przez 1 minutę. str. 16
Problemy i rozwiązania
Urządzenie nie startuje
Sprawdź zasilanie i włącznik.
str. 16Konserwacja i reset
- Czyszczenie filtra przeciwpyłowego str. 15
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 1700 W | Moc nominalna | str. 12 |
| Prędkość | 2800–11500 obr./min | Regulowana prędkość obrotowa | str. 12 |
Gdzie szukać w PDF
- Montaż osłon i tarcz str. 4
- Obracanie głowicy str. 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Szlifierka kątowa Bosch GWS 17-125 S oraz GWS 17-125 PS to profesjonalne narzędzia przeznaczone do cięcia, szlifowania i szczotkowania metalu oraz kamienia. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń.
Opis urządzenia
Urządzenie składa się z korpusu silnika, głowicy przekładni, włącznika (wersja S lub PS), uchwytu dodatkowego oraz systemu mocowania osłon i tarcz. Wersja PS posiada dodatkową dźwignię odblokowującą włącznik.
Montaż
- Osłona ochronna: Umieść osłonę w uchwycie na głowicy, aż wypustki kodujące się zablokują. Naciśnij dźwignię odblokowującą (1) i obróć osłonę do żądanej pozycji, aż usłyszysz kliknięcie.
- Uchwyt dodatkowy: Przykręć uchwyt po prawej lub lewej stronie głowicy przekładni w zależności od preferencji.
- Tarcze: Przed montażem wyczyść wrzeciono (19). Zablokuj wrzeciono przyciskiem (2), nałóż kołnierz (12), tarczę, a następnie dokręć nakrętkę (17) lub szybkozaciskową (16).
Obsługa
- Włączanie/Wyłączanie: W modelu GWS 17-125 S przesuń włącznik (3) do przodu (można go zablokować). W modelu GWS 17-125 PS przesuń dźwignię (7) do tyłu i naciśnij włącznik (3) do góry.
- Regulacja obrotów: Pokrętło (5) pozwala na wybór prędkości obrotowej nawet podczas pracy.
- KickBack Control: W przypadku nagłego zablokowania tarczy, elektronika automatycznie odcina zasilanie silnika.
Konserwacja
- Czyszczenie: Regularnie czyść otwory wentylacyjne, aby zapobiec przegrzaniu silnika.
- Filtr przeciwpyłowy: W razie potrzeby zdejmij filtr (4) z dolnej części narzędzia, przesuwając go zgodnie ze strzałką. Nie ciągnij go na boki.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Urządzenie nie uruchamia się
Sprawdź, czy wtyczka jest poprawnie włożona do gniazdka oraz czy włącznik znajduje się w pozycji wyłączonej przed ponownym uruchomieniem.
Tarcza wibruje lub bije
Sprawdź, czy tarcza jest poprawnie wycentrowana na kołnierzu i czy nakrętka mocująca jest dokręcona.
Urządzenie wyłącza się nagle
Może to być zadziałanie funkcji KickBack Control (zabezpieczenie przed odrzutem) lub przegrzanie. Wyłącz urządzenie i włącz ponownie.
Przed użyciem
- Sprawdź, czy napięcie sieciowe jest zgodne z tabliczką znamionową.
- Upewnij się, że osłona ochronna jest poprawnie zamontowana i zablokowana.
- Sprawdź stan tarczy (brak pęknięć, wyszczerbień).
- Upewnij się, że uchwyt dodatkowy jest stabilnie przykręcony.
- Wykonaj bieg próbny bez obciążenia przez co najmniej 1 minutę.
Parametry w praktyce
- Moc nominalna
- 1700 W - moc pobierana przez silnik.
- Prędkość obrotowa
- 2800–11500 obr./min - regulowana prędkość pracy.
- Średnica tarczy
- Maksymalnie 125 mm.
Ilustracje i schematy

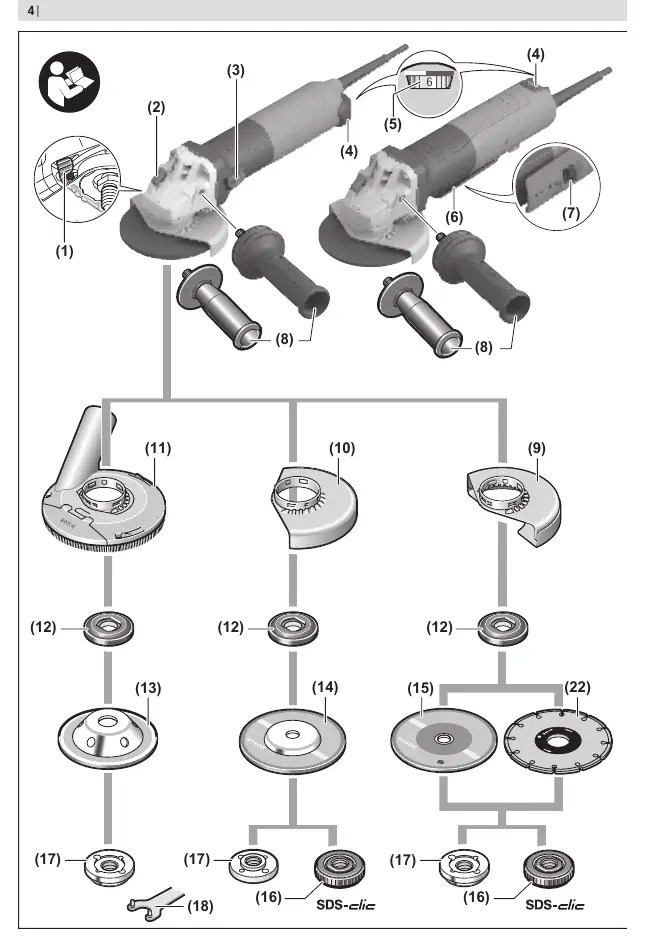

- Strona 4: Schemat montażu osłon i tarcz.

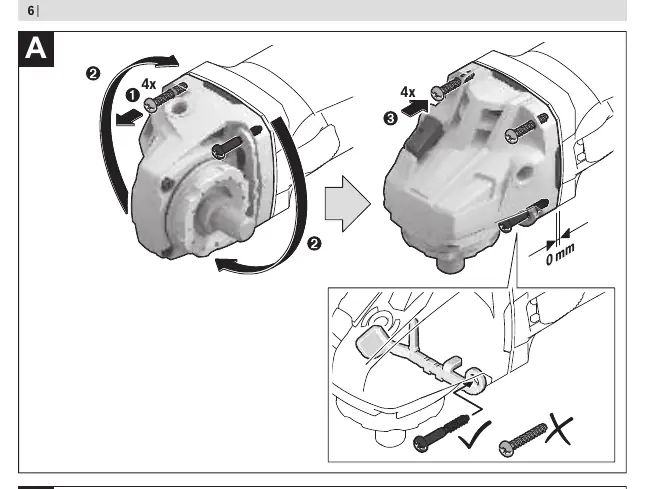

- Strona 6: Instrukcja obracania głowicy przekładni (A) oraz demontażu filtra (B).
- Strona 15: Instrukcja użycia nakrętki szybkozaciskowej SDS-clic.
Zgodność modelu
- Szlifierka nie jest przeznaczona do szlifowania betonu.
- Do cięcia kamienia wymagana jest osłona z odsysaniem pyłu.
- Używaj tylko tarcz o prędkości obrotowej co najmniej 11500 obr./min.
