Lista części i schemat budowy szlifierki kątowej Bosch GWS 17-125S
Szczegółowy schemat budowy (exploded view) oraz lista części zamiennych dla szlifierki kątowej Bosch GWS 17-125S. Dokument zawiera kluczowe specyfikacje momentów dokręcania śrub niezbędne podczas prac serwisowych.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Dokument jest schematem budowy (exploded view) szlifierki kątowej Bosch GWS 17-125S, zawierającym listę części oraz specyfikację momentów dokręcania śrub. str. 1
Najważniejsze czynności
- Dokręcanie śrub zgodnie z momentami obrotowymi str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moment dokręcania (Pos 45) | 8,0 - 12,0 Nm | Siła dokręcania dla elementu 45 | str. 1 |
| Moment dokręcania (Pos 49) | 2,4 - 2,8 Nm | Siła dokręcania dla elementu 49 | str. 1 |
Gdzie szukać w PDF
- Schemat budowy i lista części str. 1
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument stanowi oficjalny schemat budowy (exploded view) szlifierki kątowej Bosch GWS 17-125S. Służy on jako pomoc techniczna przy identyfikacji poszczególnych komponentów urządzenia oraz określeniu prawidłowych procedur montażowych. Dokument zawiera również kluczowe dane dotyczące momentów dokręcania śrub, które są niezbędne do zachowania bezpieczeństwa i sprawności narzędzia po naprawie.

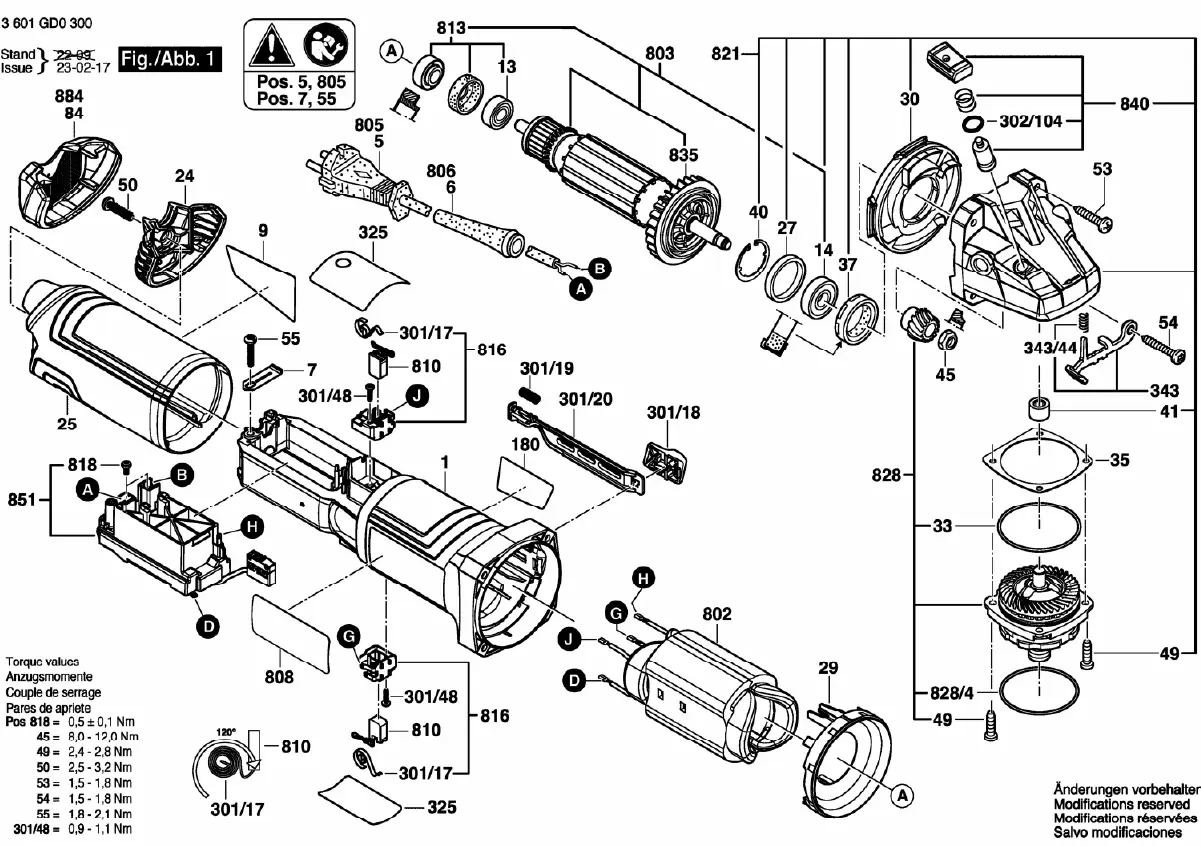

Schemat budowy i lista części
Schemat przedstawia rozłożone na części pierwsze urządzenie, gdzie każdy element jest oznaczony numerem referencyjnym. Pozwala to na precyzyjne dopasowanie części zamiennych do konkretnego modelu. Użytkownik powinien korzystać z tego rysunku podczas demontażu i ponownego składania szlifierki, aby upewnić się, że wszystkie podzespoły, takie jak wirnik, przekładnia, obudowa czy elementy elektryczne, są umieszczone we właściwej kolejności.
Momenty dokręcania
Podczas prac serwisowych wymagane jest użycie klucza dynamometrycznego w celu dokręcenia śrub z odpowiednią siłą. Niezastosowanie się do poniższych wartości może prowadzić do uszkodzenia gwintów lub poluzowania się elementów podczas pracy:
- Pozycja 818: 0,5 ± 0,1 Nm
- Pozycja 45: 8,0 - 12,0 Nm
- Pozycja 49: 2,4 - 2,8 Nm
- Pozycja 50: 2,5 - 3,2 Nm
- Pozycja 53: 1,5 - 1,8 Nm
- Pozycja 54: 1,5 - 1,8 Nm
- Pozycja 55: 1,8 - 2,1 Nm
- Pozycja 301/48: 0,9 - 1,1 Nm
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Poluzowane elementy obudowy lub przekładni
Sprawdź moment dokręcenia śrub zgodnie z tabelą momentów obrotowych w instrukcji.
Trudności z identyfikacją części zamiennej
Skorzystaj z numeracji na schemacie budowy, aby zlokalizować właściwy numer części.
Przed użyciem
- Upewnij się, że posiadasz odpowiednie narzędzia do serwisu (w tym klucz dynamometryczny).
- Zidentyfikuj numer części na schemacie przed zamówieniem zamiennika.
- Sprawdź, czy wszystkie śruby zostały dokręcone zgodnie z zalecanymi momentami obrotowymi.
Parametry w praktyce
- Momenty dokręcania (Anzugsmomente)
- Wartości siły (w Nm), z jaką należy dokręcać poszczególne śruby, aby zapewnić trwałość i bezpieczeństwo urządzenia.
Ilustracje i schematy
- Schemat typu 'exploded view' pokazuje wzajemne położenie wszystkich elementów szlifierki.
- Numery na schemacie odpowiadają konkretnym częściom zamiennym Bosch.
Zgodność modelu
- Dokument dotyczy modelu Bosch GWS 17-125S (kod 3 601 GD0 300).
