Instrukcja obsługi szlifierki mimośrodowej Bosch GEX 40-150 Professional
Szybki przewodnik po instrukcji obsługi szlifierki mimośrodowej Bosch GEX 40-150 Professional. Dowiedz się, jak bezpiecznie montować, obsługiwać i konserwować urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Szlifierka mimośrodowa Bosch GEX 40-150 Professional jest przeznaczona do szlifowania na sucho drewna, tworzyw sztucznych, metalu, masy szpachlowej oraz powierzchni lakierowanych. Modele z regulacją elektroniczną nadają się również do polerowania. Urządzenie nie jest przeznaczone do pracy stacjonarnej.

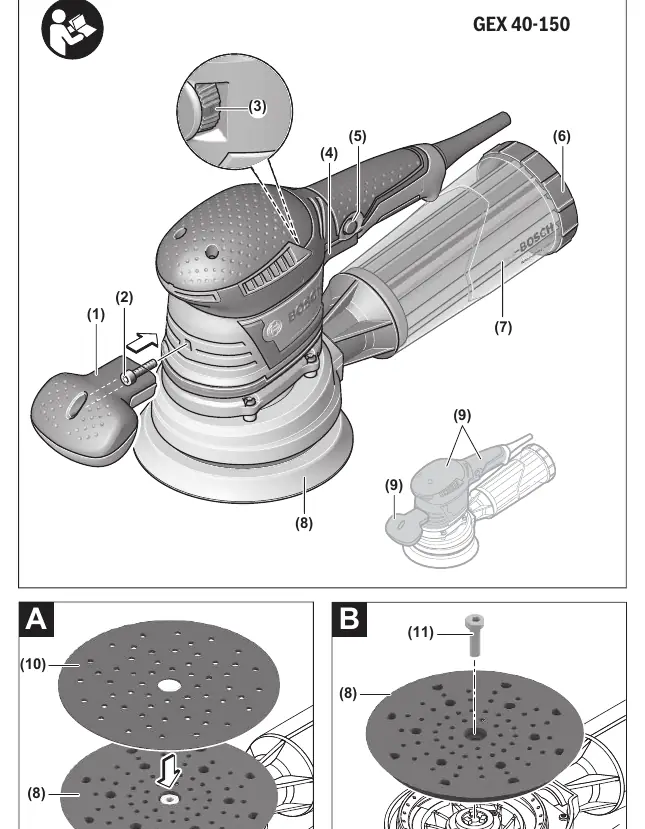

Opis urządzenia
Główne elementy urządzenia to:
- Dodatkowa rękojeść (1)
- Pokrętło regulacji prędkości oscylacyjnej (3)
- Włącznik/wyłącznik (4) z przyciskiem blokady (5)
- System odsysania pyłu (pojemnik (7) lub wąż (13))
- Talerz szlifierski (8)
Montaż
Przed przystąpieniem do jakichkolwiek prac przy urządzeniu należy wyjąć wtyczkę z gniazda sieciowego.
Wymiana papieru ściernego
Powierzchnia talerza szlifierskiego (8) jest pokryta rzepem, co umożliwia szybką wymianę papieru ściernego (10). Należy upewnić się, że otwory w papierze ściernym pokrywają się z otworami w talerzu szlifierskim, aby zapewnić optymalne odsysanie pyłu.
Wymiana talerza szlifierskiego
W przypadku uszkodzenia talerza szlifierskiego (8) należy go niezwłocznie wymienić. Należy odkręcić śrubę (11) i zdjąć talerz. Podczas montażu nowego talerza należy zwrócić uwagę, aby zęby zabieraka weszły w wycięcia talerza.
Obsługa
Przed uruchomieniem należy sprawdzić, czy napięcie sieciowe jest zgodne z danymi na tabliczce znamionowej. Urządzenie włącza się przyciskiem (4). Aby zablokować włącznik w pozycji pracy, należy wcisnąć przycisk blokady (5).
Regulacja prędkości
Prędkość oscylacyjną można regulować za pomocą pokrętła (3). Niskie prędkości (1-2) są zalecane do polerowania, wysokie (5-6) do intensywnego szlifowania.
Wskazówki dotyczące pracy
Podczas szlifowania należy prowadzić urządzenie całą powierzchnią szlifierską po obrabianym materiale, stosując umiarkowany nacisk. Zbyt duży nacisk nie zwiększa wydajności, a jedynie przyspiesza zużycie urządzenia i papieru ściernego.
Konserwacja i serwis
Należy regularnie czyścić otwory wentylacyjne. W przypadku konieczności wymiany przewodu zasilającego, należy zlecić to serwisowi Bosch, aby uniknąć zagrożeń bezpieczeństwa.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Szlifierka nie włącza się
Sprawdź, czy wtyczka jest poprawnie włożona do gniazda i czy w sieci jest napięcie.
Słabe odsysanie pyłu
Opróżnij pojemnik na pył (7) i wyczyść filtr (6). Upewnij się, że otwory w papierze ściernym nie są zatkane.
Nadmierne wibracje
Sprawdź, czy papier ścierny jest poprawnie zamocowany i czy talerz szlifierski (8) nie jest uszkodzony.
Przed użyciem
- Sprawdź, czy napięcie sieciowe jest zgodne z tabliczką znamionową.
- Upewnij się, że papier ścierny jest poprawnie zamocowany.
- Sprawdź, czy pojemnik na pył jest pusty.
- Załóż okulary ochronne i maskę przeciwpyłową.
Parametry w praktyce
- Moc nominalna (400 W)
- Określa wydajność silnika urządzenia.
- Prędkość obrotowa (5500–12000 min-1)
- Regulowana prędkość obrotowa do różnych materiałów.
- Średnica oscylacji (4 mm)
- Wielkość ruchu mimośrodowego wpływająca na jakość szlifowania.
Ilustracje i schematy
- Rysunek A: Wymiana papieru ściernego.

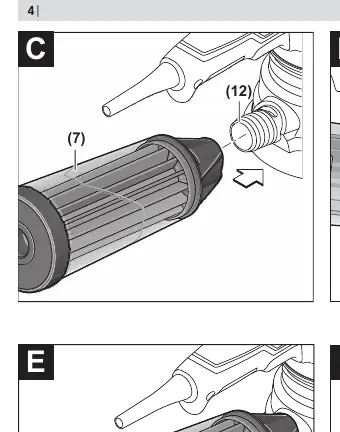

- Rysunek C-G: Montaż i opróżnianie pojemnika na pył.
- Rysunek H: Podłączenie zewnętrznego odkurzacza.
Zgodność modelu
- Używaj tylko oryginalnych akcesoriów Bosch.
- Talerze szlifierskie Ø 150 mm i Ø 125 mm mają różne mocowania.
