Instrukcja obsługi zakrętarki udarowej Bosch GDR 120-LI / GDS 120-LI
Szybki przewodnik po instrukcji obsługi zakrętarki udarowej Bosch GDR 120-LI oraz GDS 120-LI. Dowiedz się, jak bezpiecznie używać narzędzia, wymieniać końcówki, ładować akumulator i konserwować urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy zakrętarek udarowych Bosch GDR 120-LI oraz GDS 120-LI. Urządzenia te są przeznaczone do wkręcania i wykręcania śrub oraz dokręcania i odkręcania nakrętek w określonym zakresie wymiarów. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń.

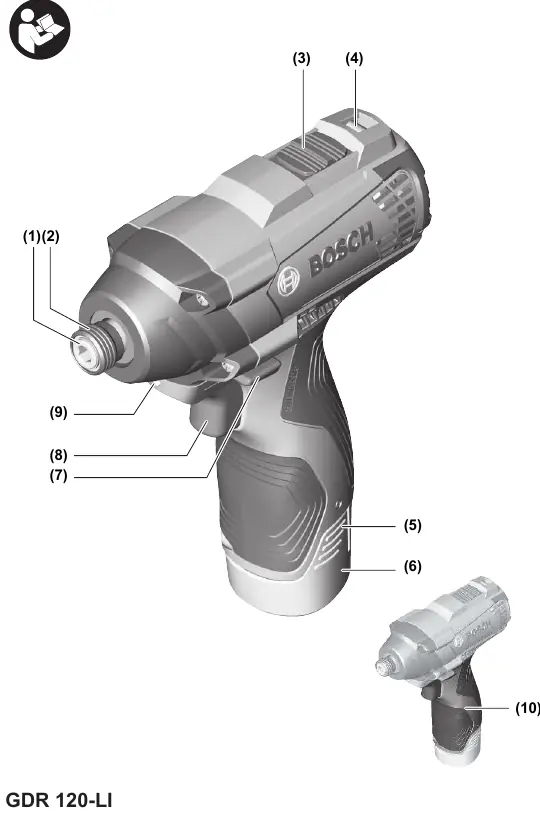

Opis urządzenia
Główne elementy sterujące obejmują:
- Uchwyt narzędziowy (1)
- Tuleję blokującą (2)
- Przełącznik biegów (3)
- Przełącznik kierunku obrotów (7)
- Włącznik/wyłącznik (8)
- Lampkę PowerLight (9)
Montaż i przygotowanie do pracy
Przed każdą pracą przy urządzeniu (np. konserwacja, wymiana narzędzi) należy wyjąć akumulator. Akumulator dostarczany jest w stanie częściowo naładowanym; przed pierwszym użyciem należy go w pełni naładować w dedykowanej ładowarce.
Wymiana narzędzi
- GDR 120-LI: Pociągnij tuleję blokującą (2) do przodu, włóż narzędzie do uchwytu (1) do oporu i zwolnij tuleję.
- GDS 120-LI: Nasuń narzędzie (14) na czworokątny trzpień uchwytu (1).
Obsługa
Urządzenie posiada dwa biegi:
- Bieg I: Niski zakres prędkości – do wkręcania lub pracy z dużymi średnicami.
- Bieg II: Wysoki zakres prędkości – do pracy z małymi średnicami.
Kierunek obrotów zmienia się przełącznikiem (7). Aby włączyć urządzenie, należy nacisnąć i przytrzymać włącznik (8). Prędkość obrotową można regulować płynnie poprzez siłę nacisku na włącznik.
Wskazówki dotyczące pracy
Moment obrotowy zależy od czasu trwania udaru. Maksymalny moment osiągany jest po 6–10 sekundach udaru. Należy pamiętać o trzech rodzajach połączeń:
- Połączenie twarde: Metal na metal z podkładkami.
- Połączenie sprężyste: Metal na metal z podkładkami sprężystymi lub stożkowymi.
- Połączenie miękkie: Metal na drewno lub z podkładkami ołowianymi/z włókna.
W przypadku połączeń sprężystych i miękkich maksymalny moment dokręcania jest niższy niż w połączeniach twardych.
Konserwacja
Regularnie czyść otwory wentylacyjne urządzenia. Używaj tylko oryginalnych części zamiennych. W przypadku spadku wydajności akumulatora po naładowaniu, należy go wymienić.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Narzędzie nie uruchamia się.
Sprawdź stan naładowania akumulatora lub czy nie zadziałało zabezpieczenie termiczne (odczekaj, aż urządzenie ostygnie).
Narzędzie robocze wypada z uchwytu.
Upewnij się, że tuleja blokująca (w GDR) jest prawidłowo zwolniona i narzędzie jest osadzone do oporu.
Przełącznik biegów nie daje się przesunąć.
Obróć lekko wrzeciono napędowe z narzędziem, aby ułatwić przełączenie.
Przed użyciem
- Naładuj akumulator przed pierwszym użyciem.
- Ustaw przełącznik kierunku obrotów w pozycji środkowej (blokada włączenia).
- Sprawdź, czy używany osprzęt jest kompatybilny z uchwytem (1/4" sześciokąt dla GDR, 3/8" czworokąt dla GDS).
- Upewnij się, że otwory wentylacyjne nie są zatkane.
Ilustracje i schematy
- Rysunek A: Procedura wyjmowania akumulatora.
- Rysunek B: Montaż bitów w modelu GDR 120-LI.
- Rysunek C: Montaż nasadek w modelu GDS 120-LI.
- Rysunek D: Zmiana kierunku obrotów.
Zgodność modelu
- Używaj wyłącznie akumulatorów GBA 12V.
- Używaj wyłącznie ładowarek GAL 12... lub GAX 18...
