Instrukcja obsługi przenośnego panelu słonecznego BougeRV 130W

Najważniejsze informacje z instrukcji

Przenośny panel słoneczny BougeRV 130W (model 9BB-130W) to wydajne rozwiązanie do zasilania systemów off-grid, łodzi, kamperów oraz stacji zasilania. Panel charakteryzuje się wysoką wydajnością konwersji (23,5%), klasą szczelności IP67 oraz wytrzymałymi aluminiowymi nóżkami (kickstands).

Zasady bezpieczeństwa

• Nie stawaj na panelu, nie upuszczaj go ani nie zarysowuj powierzchni.
• Nie kładź żadnych przedmiotów na panelu, aby uniknąć uszkodzeń lub zabrudzeń.
• Nie instaluj ani nie obsługuj panelu, gdy jest mokry lub podczas silnego wiatru.
• Przechowuj instrukcję w bezpiecznym miejscu.

Obsługa i podłączanie

System stacji zasilania

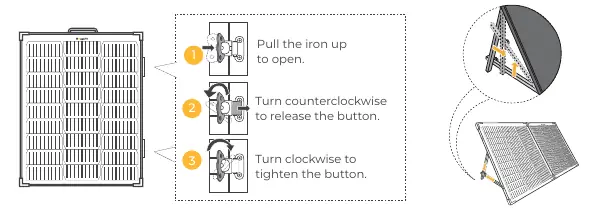

1. Przygotowanie: Zwolnij klamrę, pociągając żelazny element do góry. Obróć przycisk w lewo, aby go zwolnić, a następnie ustaw wspornik. Po ustawieniu obróć przycisk w prawo, aby go dokręcić.
2. Podłączenie: Połącz złącza MC4 panelu słonecznego z odpowiednim kablem (np. MC4 do DC7909).
3. Kompatybilność: Panel współpracuje z różnymi stacjami zasilania, o ile posiadają one odpowiednie złącza (np. Anderson, DC5521, DC5525, DC7909).

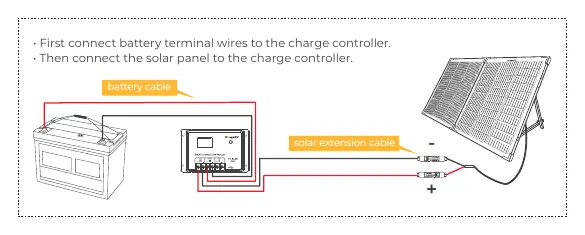

System off-grid

W przypadku ładowania akumulatorów (kwasowo-ołowiowych lub litowych) wymagane jest użycie kontrolera ładowania słonecznego.

1. Najpierw podłącz przewody akumulatora do kontrolera ładowania.
2. Następnie podłącz panel słoneczny do kontrolera ładowania.

Łączenie paneli

• Łączenie szeregowe: Stosowane w celu zwiększenia napięcia wyjściowego.
• Łączenie równoległe: Stosowane w celu zwiększenia natężenia prądu wyjściowego przy użyciu złącza równoległego.

Dane techniczne

• Maksymalna moc (Pmax): 130 W
• Napięcie przy maksymalnej mocy (Vmp): 19.02 V
• Natężenie przy maksymalnej mocy (Imp): 6.83 A
• Napięcie obwodu otwartego (Voc): 22.40 V
• Prąd zwarciowy (Isc): 7.59 A
• Maksymalne napięcie systemowe: 1000 V DC
• Zakres temperatur pracy: -40°F do +185°F
• Wymiary (złożony): 26.6 x 21 x 2 cale

Rozwiązywanie problemów

Jeśli panel nie generuje mocy lub działa słabo, sprawdź kąt nachylenia względem słońca oraz czy na powierzchni nie znajdują się przeszkody (kurz, ptasie odchody, cienie). Regularne czyszczenie panelu jest kluczowe dla utrzymania wydajności.

Gwarancja

Produkt objęty jest 18-miesięczną gwarancją od daty zakupu. W przypadku problemów z produktem, uszkodzeń lub brakujących części, należy skontaktować się z serwisem pod adresem [email protected], podając numer zamówienia i dołączając zdjęcia.
