Instrukcja obsługi generatora przenośnego Briggs & Stratton 10000W

Szczegółowy przewodnik po częściach i schematach montażowych generatora przenośnego Briggs & Stratton 10000W (model 09801). Zawiera rozstrzelone widoki jednostki głównej, panelu sterowania, zestawu kołowego oraz alternatora.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi ilustrowaną listę części dla generatora przenośnego Briggs & Stratton 10000W (model 09801). Instrukcja służy jako pomoc w identyfikacji komponentów, serwisowaniu oraz montażu poszczególnych podzespołów urządzenia. W przypadku pytań technicznych można skontaktować się z infolinią pod numerem 1-800-743-4115 (dostępna w godzinach 8-5 CT, od poniedziałku do piątku) lub odwiedzić stronę www.briggsandstratton.com.

Opis urządzenia i schematy

Instrukcja zawiera szczegółowe rysunki techniczne (widoki rozstrzelone) podzielone na kluczowe sekcje urządzenia:

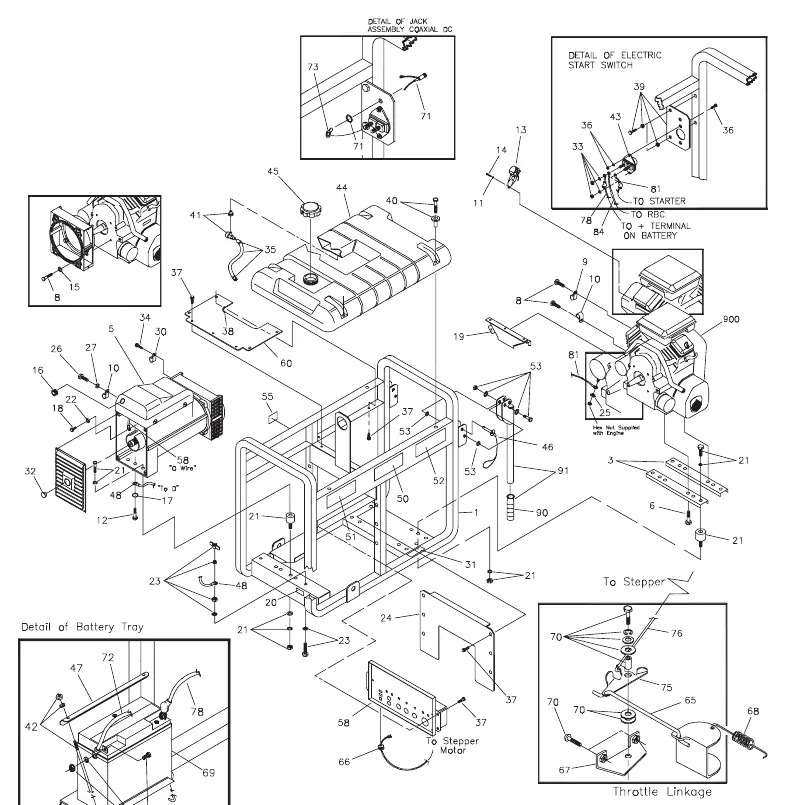

Widok rozstrzelony jednostki głównej generatora
Widok rozstrzelony jednostki głównej generatora

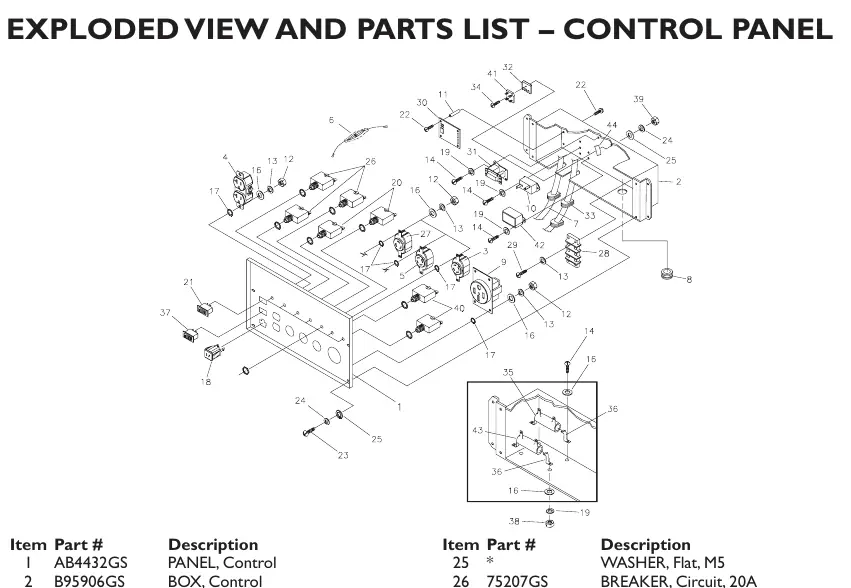

Schemat panelu sterowania
Schemat panelu sterowania

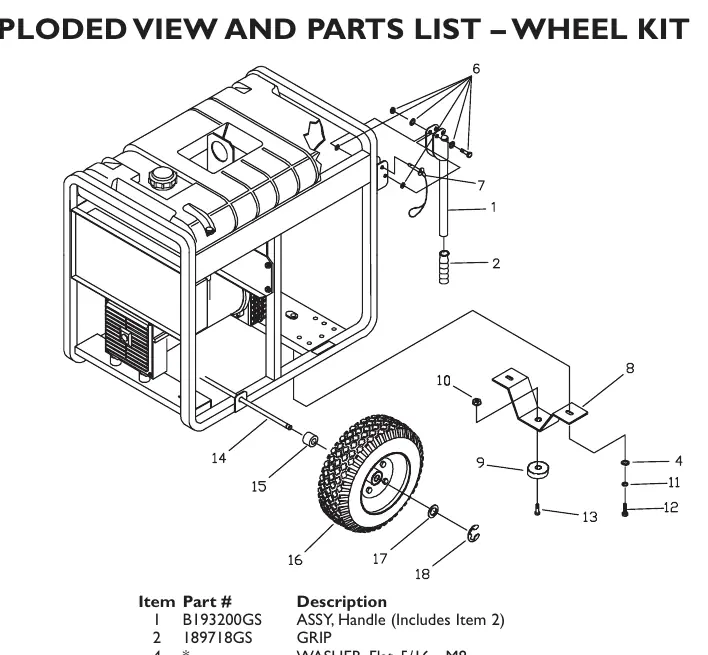

Schemat montażu zestawu kołowego
Schemat montażu zestawu kołowego
  • Jednostka główna: Schemat ramy, zbiornika paliwa, układu paliwowego, silnika, akumulatora oraz mechanizmu przepustnicy.
  • Panel sterowania: Szczegółowy widok gniazd wyjściowych, wyłączników automatycznych (breaker), przekaźników, prostowników oraz płytki sterowania obrotami biegu jałowego.
  • Zestaw kołowy: Instrukcja montażu uchwytu, nóżek podporowych oraz kół jezdnych.
  • Alternator: Widok komponentów wewnętrznych, w tym wirnika, kondensatorów, osłon i złączy.

Lista części

Dla każdego z wymienionych podzespołów instrukcja dostarcza tabelę z numerami pozycji, numerami części (Part #) oraz opisem elementu. Warto zwrócić uwagę, że elementy oznaczone gwiazdką (*) to standardowe elementy złączne (śruby, nakrętki, podkładki), które można zakupić w lokalnym sklepie z narzędziami.

Konserwacja i akcesoria

Dokument wymienia również części eksploatacyjne, takie jak filtry powietrza, świece zapłonowe, olej oraz akcesoria opcjonalne, w tym zestaw do ładowania akumulatora i stabilizator paliwa. Należy korzystać z oryginalnych części zamiennych Briggs & Stratton w celu zapewnienia poprawnego działania urządzenia.

Informacje o producencie

Briggs & Stratton

Profil marki

Praktyczna pomoc

Typowe problemy

Brak numeru części dla śrub lub podkładek

Elementy oznaczone gwiazdką (*) w tabelach to standardowe elementy złączne dostępne w lokalnych sklepach z narzędziami.

Trudności z identyfikacją części alternatora

Należy skorzystać ze schematu 'EXPLODED VIEW AND PARTS LIST – ALTERNATOR' na stronie 6, który szczegółowo pokazuje wirnik, kondensatory i osłony.

Przed użyciem

  • Sprawdź poziom paliwa (dekal instrukcyjny na zbiorniku).
  • Upewnij się, że urządzenie jest prawidłowo uziemione (zestaw uziemiający).
  • Sprawdź stan filtra powietrza i świecy zapłonowej.
  • Zweryfikuj, czy wszystkie połączenia elektryczne na panelu sterowania są dokręcone.
  • Upewnij się, że akumulator jest naładowany (jeśli używasz rozruchu elektrycznego).

Parametry w praktyce

120/240V, 30A
Specyfikacja gniazd wyjściowych na panelu sterowania.
Breaker (Wyłącznik)
Zabezpieczenie nadprądowe (dostępne w wersjach 20A, 30A, 45A).

Ilustracje i schematy

  • Widok rozstrzelony jednostki głównej pokazuje połączenia silnika z alternatorem i ramą.
  • Schemat panelu sterowania wskazuje rozmieszczenie gniazd, bezpieczników i płytki sterowania obrotami.
  • Schemat zestawu kołowego ilustruje sposób montażu osi, kół i nóżek podporowych.

Zgodność modelu

  • Części oznaczone jako 'NSP' (Not Serviced Separately) mogą wymagać wymiany całego podzespołu.
  • Niektóre akcesoria, takie jak Cord Wrap czy stabilizator paliwa, nie są dołączone do zestawu.
