Instrukcja obsługi oświetlenia Brightlux 16.5ft High-Voltage 360° Neon Flex
Szybki przewodnik po instalacji i konserwacji oświetlenia Brightlux 16.5ft High-Voltage 360° Neon Flex. Dowiedz się, jak łączyć segmenty, montować oświetlenie i bezpiecznie wymieniać bezpiecznik.
Spis treści
Najważniejsze informacje z instrukcji
Oświetlenie Brightlux 16.5ft High-Voltage 360° Neon Flex jest przeznaczone do użytku zewnętrznego i wewnętrznego. Przed przystąpieniem do pracy upewnij się, że instalacja elektryczna posiada zabezpieczenie GFCI (Ground Fault Circuit Interrupter). Maksymalna dopuszczalna długość połączonych segmentów wynosi 108 stóp (32.9 m). Używaj wyłącznie dedykowanych segmentów przedłużających (9000-0004 lub 9000-0005).
Instalacja oświetlenia
Przed rozpoczęciem montażu upewnij się, że wszystkie elementy są odłączone od zasilania.
Łączenie segmentów
- Odłącz zasilanie od wszystkich segmentów.
- Zdejmij zaślepkę końcową (1) z ostatniego segmentu, obracając ją zgodnie z ruchem wskazówek zegara.
- Usuń przewód zasilający (2) z dodatkowych segmentów przedłużających (A).
- Połącz ostatni segment w serii z nowym segmentem (A) i upewnij się, że złącza są mocno zabezpieczone.
- Załóż zaślepkę końcową (1) na ostatni segment, aby zapewnić szczelność połączenia.
Montaż
- Używaj wyłącznie dołączonych klipsów montażowych (C) i śrub (D).
- Klipsy powinny być rozmieszczone równomiernie, w odstępach maksymalnie 3 stóp (0.91 m).
- Zachowaj odległość co najmniej 1/2 cala (12 mm) między dwiema liniami oświetlenia.
- Nie używaj zszywek, gwoździ ani innych przedmiotów, które mogą uszkodzić izolację.
Konserwacja i wymiana bezpiecznika
Wtyczka oświetlenia zawiera bezpiecznik elektryczny. Jeśli oświetlenie przestanie działać, sprawdź bezpiecznik:
- Odłącz wtyczkę od gniazdka (nie ciągnij za przewód).
- Przesuń pokrywę dostępu do bezpiecznika (2) w stronę bolców wtyczki (3), aby ją otworzyć.
- Wyjmij stary bezpiecznik (4) i wymień go na nowy o parametrach 5-Amp 125-Volt.
- Zamknij pokrywę, przesuwając ją do pozycji wyjściowej.
Bezpieczeństwo
- Nie instaluj oświetlenia w odległości mniejszej niż 16 stóp (4.87 m) od basenu lub spa.
- Nie montuj oświetlenia wewnątrz szafek, zbiorników ani zamkniętych obudów.
- Nie używaj produktu, gdy jest ciasno zwinięty.
- Nie przecinaj, nie skracaj ani nie modyfikuj przewodu świetlnego.
- W przypadku uszkodzenia izolacji lub przewodu, natychmiast zaprzestań użytkowania.
Praktyczna pomoc
Typowe problemy
Oświetlenie nie świeci
Sprawdź bezpiecznik we wtyczce. Jeśli jest przepalony, wymień go na bezpiecznik 5A 125V.
Ryzyko przegrzania
Nigdy nie używaj oświetlenia, gdy jest ciasno zwinięte. Rozwiń je całkowicie przed podłączeniem.
Nieszczelne połączenie
Upewnij się, że zaślepka końcowa jest mocno dokręcona, aby zapobiec przedostawaniu się wody.
Przed użyciem
- Sprawdź, czy gniazdko posiada zabezpieczenie GFCI (wymagane do użytku zewnętrznego).
- Upewnij się, że izolacja przewodu nie jest uszkodzona lub przetarta.
- Sprawdź, czy posiadasz wszystkie elementy montażowe (klipsy i śruby).
- Upewnij się, że używasz tylko kompatybilnych segmentów przedłużających (9000-0004 lub 9000-0005).
Parametry w praktyce
- Maksymalna długość
- 108 stóp (32.9 m) to maksymalna długość, jaką można uzyskać poprzez łączenie segmentów.
Ilustracje i schematy
- Schemat instalacji pokazuje sposób łączenia segmentów (A) oraz montażu za pomocą klipsów (C) i śrub (D).

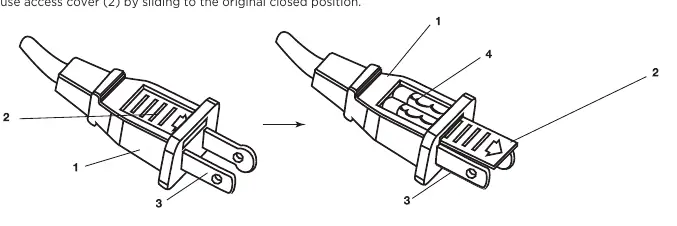

- Schemat wymiany bezpiecznika ilustruje przesuwanie pokrywy wtyczki w celu dostępu do bezpiecznika.
Zgodność modelu
- Kompatybilne tylko z segmentami BrightLux 9000-0004 lub 9000-0005.
- Nie używać z przedłużaczami, które nie są przeznaczone do użytku zewnętrznego (typy SW, SOW, STW, STOW, SJW, SJOW, SJTW, SJTOW).
