Instrukcja obsługi taśmy LED Elation Professional Pixel Tape 16IP
Szybki przewodnik po taśmie LED Elation Professional Pixel Tape 16IP. Dowiedz się jak podłączyć urządzenie, poznaj specyfikację techniczną, wymagania dotyczące zasilania oraz kompatybilne sterowniki.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Pixel Tape 16IP to zewnętrzna taśma LED o klasie IP65, wymagająca zasilania DC 24V i kompatybilnego sterownika (Pixel Driver 170, 1000IP lub 4000 V2). str. 1
Najważniejsze czynności
- Podłącz taśmę do kompatybilnego sterownika (Pixel Driver 170, 1000IP lub 4000 V2) zgodnie ze schematem połączeń. str. 3
Pierwsze uruchomienie
- Oczyść powierzchnię montażową, usuń zabezpieczenie z taśmy 3M i przyklej taśmę. Podłącz zasilanie DC 24V do sterownika i połącz taśmę z wyjściem sterownika. str. 1, 3
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie robocze | DC 24V | Wymagane zasilanie | str. 1 |
| Pobór mocy | 35W Max. | Maksymalny pobór energii | str. 1 |
| Klasa IP | IP65 | Stopień ochrony przed pyłem i wodą | str. 1 |
Gdzie szukać w PDF
- Specyfikacja i opis str. 1
- Wymiary i informacje prawne str. 2
- Schematy połączeń str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Elation Professional Pixel Tape 16IP to elastyczna taśma LED przeznaczona do użytku zewnętrznego, charakteryzująca się klasą szczelności IP65. Taśma posiada 170 diod RGB SMD, oferując ponad miliard kombinacji kolorystycznych przy kącie świecenia 120 stopni. Produkt jest dostarczany z fabrycznie nałożoną taśmą montażową 3M.
Specyfikacja techniczna
- Źródło światła: APA102/RGB
- Strumień świetlny: 455 lumenów
- Napięcie robocze: DC 24V
- Pobór mocy: 35W (maks.)
- Odstęp między diodami: 16mm
- Ilość diod na taśmę: 170 sztuk
- Maksymalna liczba taśm w ciągu: 3 taśmy
- Systemy sterowania: DMX512, ARTNET, sACN, KlingNet
- Klasa szczelności: IP65
Instalacja i podłączenie
Taśma jest wyposażona w zewnętrzną taśmę klejącą 3M, która ułatwia montaż na czystych i suchych powierzchniach. Urządzenie wymaga zewnętrznego sterownika do zasilania i kontroli sygnału. Należy upewnić się, że zasilanie jest zgodne z wymaganiami (DC 24V).
Kompatybilne sterowniki
Pixel Tape 16IP może być zasilana i sterowana za pomocą następujących urządzeń marki Elation:
- Pixel Driver 170
- Pixel Driver 1000IP
- Pixel Driver 4000 V2
Ochrona IP65
Klasa IP65 oznacza, że oprawa jest zaprojektowana do pracy w warunkach zewnętrznych. Pierwsza cyfra (6) oznacza pełną ochronę przed pyłem, a druga cyfra (5) oznacza ochronę przed strumieniami wody o niskim ciśnieniu padającymi z dowolnego kierunku.
Kontakt z producentem
W przypadku pytań technicznych lub serwisowych, producent udostępnia dane kontaktowe dla różnych regionów:
Elation Professional USA: 6122 S. Eastern Ave., Los Angeles, CA. 90040, tel: 323-582-3322, www.elationlighting.com, [email protected]
Elation Professional B.V. (Europa): Junostraat 2, 6468 EW Kerkrade, Holandia, tel: +31 45 546 85 66, www.elationlighting.eu, [email protected]
Oficjalne zasoby z instrukcji
Informacje o producencie
Elation Professional
Praktyczna pomoc
Typowe problemy
Brak świecenia taśmy
Sprawdź, czy zasilanie DC 24V jest prawidłowo podłączone do sterownika oraz czy sterownik jest kompatybilny (Pixel Driver 170, 1000IP lub 4000 V2).
Przekroczenie limitu długości
Maksymalna liczba taśm, które można połączyć w jeden ciąg, wynosi 3. Nie przekraczaj tego limitu.
Przed użyciem
- Upewnij się, że zasilacz dostarcza stabilne napięcie DC 24V.
- Sprawdź, czy powierzchnia montażowa jest czysta i sucha przed użyciem taśmy 3M.
- Zweryfikuj kompatybilność posiadanego sterownika (Pixel Driver 170, 1000IP, 4000 V2).
- Upewnij się, że nie przekraczasz maksymalnej liczby 3 taśm w jednym ciągu.
Ilustracje i schematy

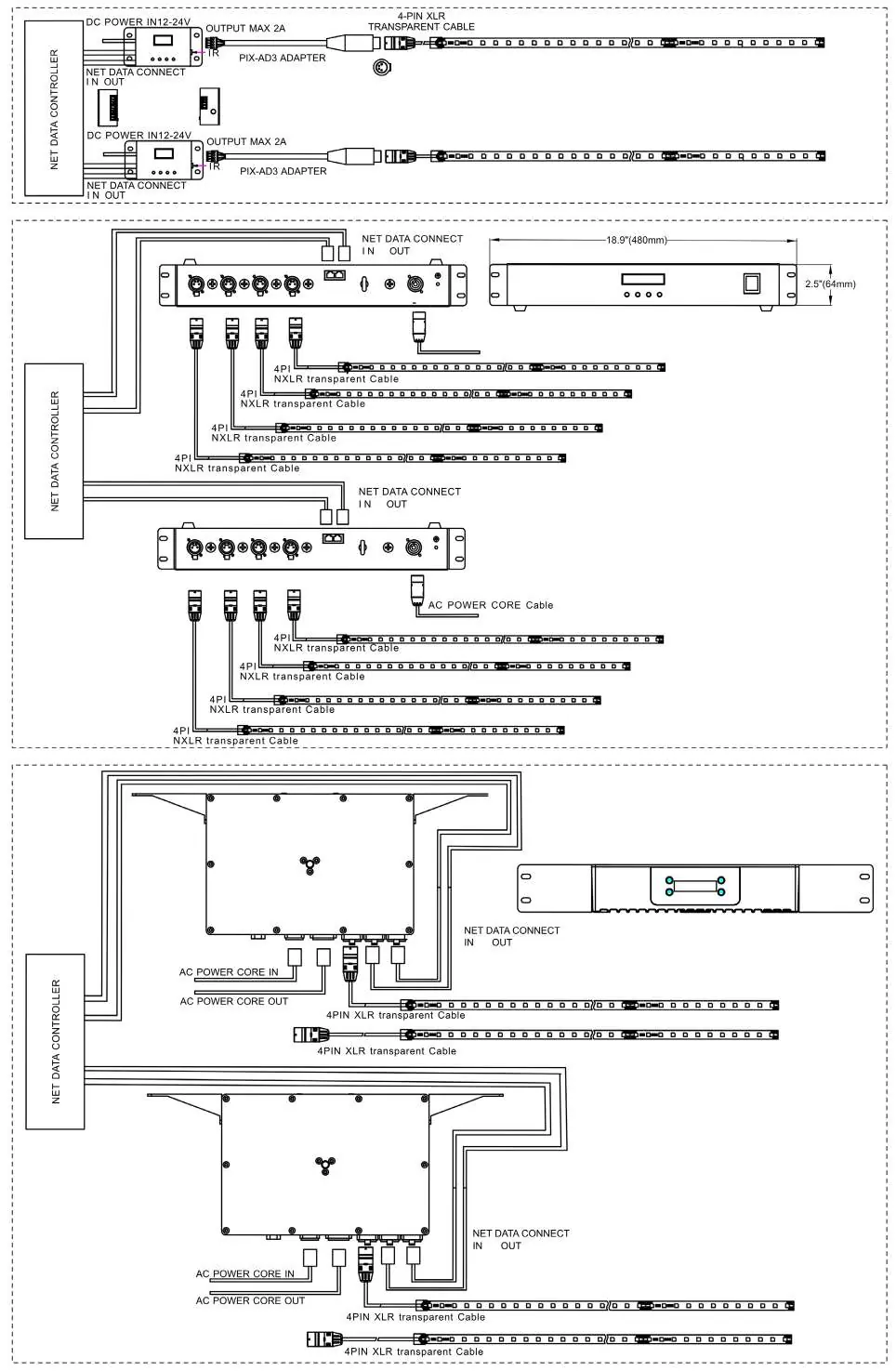

- Strona 3 zawiera schematy połączeń dla sterowników Pixel Driver 170, 4000 V2 oraz 1000IP, pokazujące sposób podłączenia taśm do portów wyjściowych.

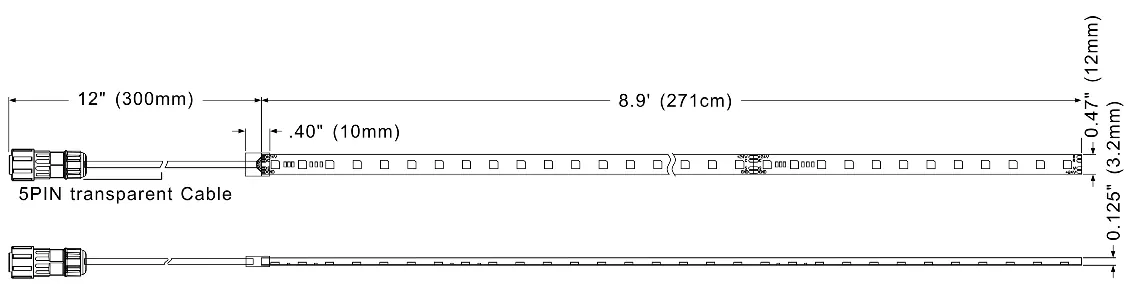

- Strona 2 przedstawia wymiary taśmy (długość 8.9 stopy / 271 cm) oraz sposób zakończenia kablem 5-pinowym.
Zgodność modelu
- Taśma wymaga dedykowanych sterowników Elation: Pixel Driver 170, Pixel Driver 1000IP lub Pixel Driver 4000 V2.
