Instrukcja obsługi reflektora LED Elation Professional KL Fresnel 6 CW PO

Najważniejsze informacje

Reflektor Elation Professional KL Fresnel 6 CW PO to profesjonalne urządzenie oświetleniowe przeznaczone wyłącznie do użytku przez wykwalifikowany personel. Urządzenie nie jest przeznaczone do użytku prywatnego. Przed przystąpieniem do pracy należy zapoznać się z instrukcją, aby uniknąć uszkodzeń sprzętu lub obrażeń ciała. Urządzenie wymaga prawidłowego uziemienia i nie zawiera części serwisowalnych przez użytkownika.

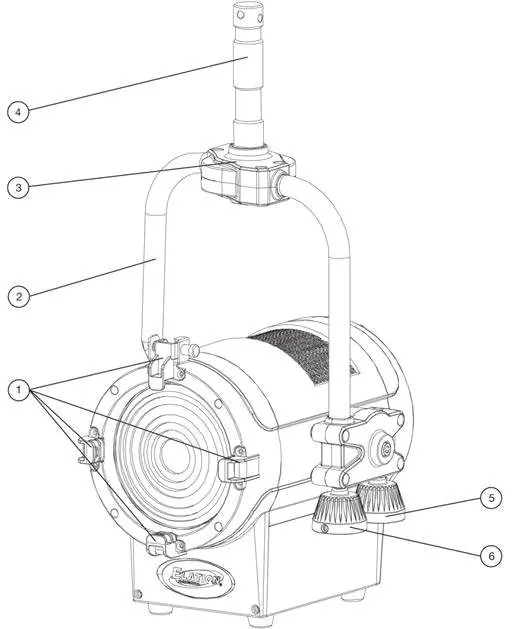

Opis urządzenia

Urządzenie wyposażone jest w 150W źródło światła LED o temperaturze barwowej 5600K. Na obudowie znajdują się:

• Sloty na wrota (barn doors)
• Uchwyt montażowy (yoke) z punktem mocowania zacisku
• Pokrętła regulacji pochylenia (tilt) i obrotu (pan)
• Panel sterowania z wyświetlaczem LCD oraz przyciskami (Mode, Up, Down, Enter)
• Pokrętło enkodera do szybkiej regulacji ściemniania

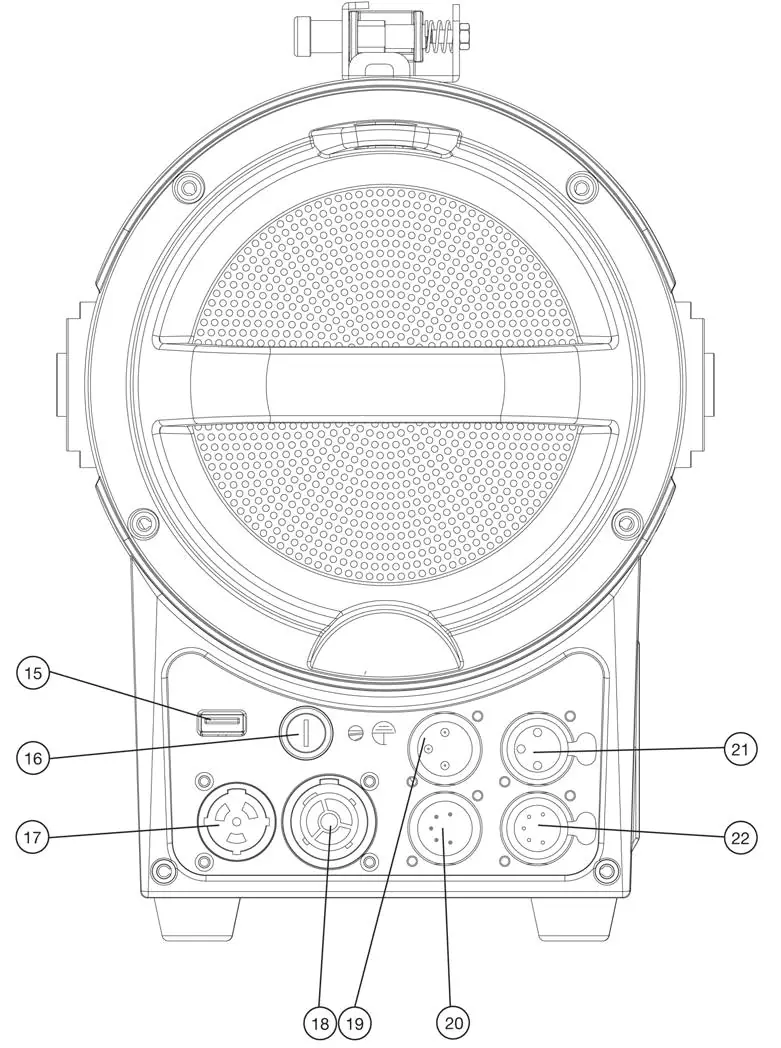

• Porty wejściowe/wyjściowe DMX (3-pin i 5-pin) oraz zasilania (Power In/Out)

Instalacja i montaż

Montaż urządzenia musi być przeprowadzony przez profesjonalnego instalatora zgodnie z lokalnymi przepisami. Kluczowe zasady:

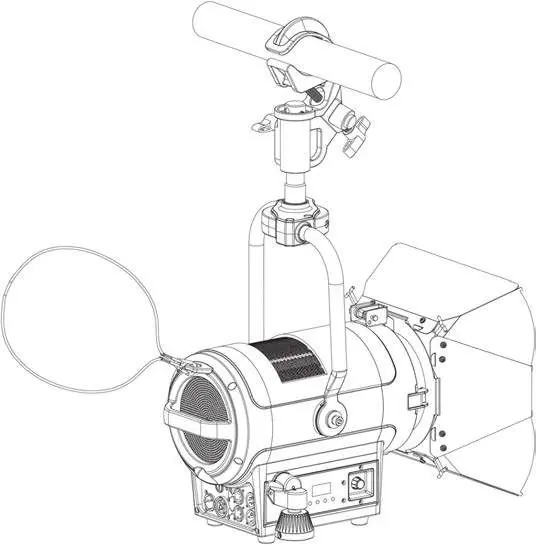

• Bezpieczeństwo: Zawsze używaj linki zabezpieczającej (safety cable) przy montażu podwieszanym.
• Odległość: Zachowaj minimum 1,5 m odległości od materiałów łatwopalnych.
• Wentylacja: Zapewnij co najmniej 15 cm odstępu od innych urządzeń lub ścian dla prawidłowego chłodzenia.
• Temperatura pracy: Urządzenie może pracować w zakresie temperatur od -10°C do 45°C.

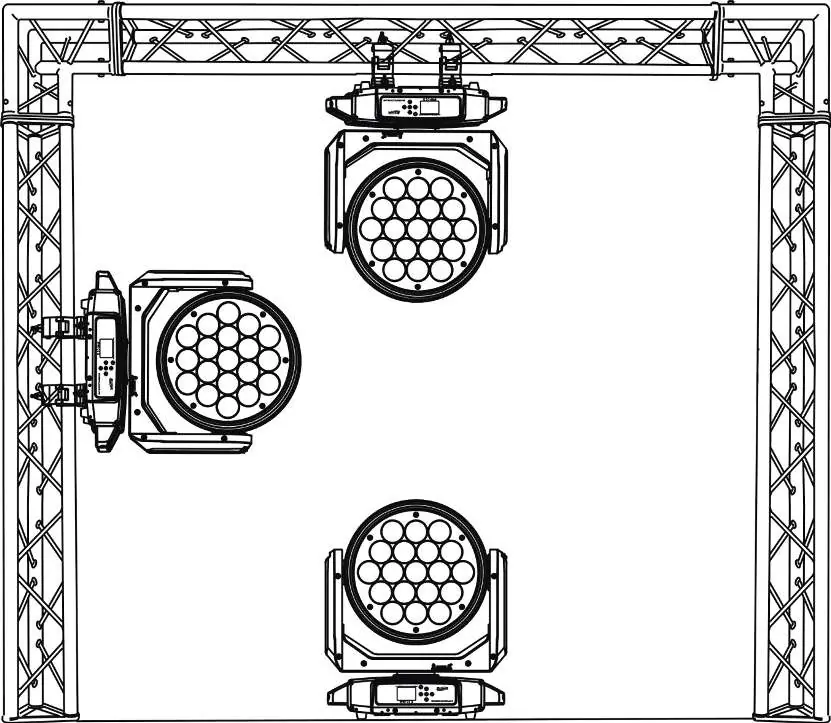

• Pozycje montażowe: Urządzenie może być zawieszone na kratownicy (poziomo lub pionowo) lub postawione na płaskiej powierzchni.

Obsługa i menu systemowe

Menu systemowe pozwala na konfigurację parametrów pracy:

• Adresowanie DMX: Ustawienie adresu startowego (001-511).
• Tryby pracy (User Mode): Wybór trybu ściemniania (Dimmer, 16bit, 3CH, Standard, Extended).
• Krzywe ściemniania (Dim Curve): Dostępne opcje: Linear, Square, Inverse Square, S-Curve.
• Sterowanie wentylatorem (Fan Set): Tryby Auto (zalecany), High (maksymalne chłodzenie) oraz Low (cicha praca).
• Pokrętło enkodera: Naciśnięcie pozwala na szybkie wejście w tryb ręcznego ściemniania. Przytrzymanie przez 10 sekund aktywuje pełną moc na 1 minutę (przydatne przy ustawianiu).

Sterowanie DMX i RDM

Urządzenie obsługuje protokół RDM, co umożliwia zdalną konfigurację i monitorowanie parametrów (np. temperatury, adresu DMX). Dostępne są różne tryby kanałowe (1, 2, 3, 4, 5 kanałów), które pozwalają na kontrolę intensywności światła, efektów stroboskopowych, krzywych ściemniania oraz częstotliwości odświeżania.

Konserwacja i czyszczenie

Regularna konserwacja jest niezbędna dla zachowania sprawności urządzenia:

• Czyszczenie: Regularnie czyść soczewkę miękką szmatką. Nigdy nie używaj alkoholu, rozpuszczalników ani środków na bazie amoniaku.
• Przeglądy: Co trzy miesiące zaleca się szczegółowy przegląd elektryczny przez wykwalifikowanego inżyniera.
• Sprawdzanie śrub: Upewnij się, że wszystkie śruby i elementy mocujące są dokręcone.

Aktualizacja oprogramowania

Aktualizację oprogramowania należy przeprowadzać wyłącznie przez wykwalifikowany personel. Można to zrobić za pomocą pamięci USB włożonej do portu serwisowego urządzenia, postępując zgodnie z procedurą opisaną w menu "Service" (wymagane hasło 050).
