Instrukcja obsługi reflektora LED Elation Professional KL FRESNEL 6

Najważniejsze informacje z instrukcji

Reflektor Elation Professional KL FRESNEL 6 to zaawansowane urządzenie oświetleniowe LED. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa: urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń, wymaga odpowiedniego uziemienia i nie może być podłączane do zewnętrznych ściemniaczy (dimmer pack). W przypadku pierwszego uruchomienia, lekki dym lub zapach jest zjawiskiem normalnym (wypalanie farby).

Opis urządzenia

Urządzenie wyposażone jest w wyświetlacz OLED oraz panel sterowania z przyciskami MODE, UP, DOWN i ENTER. Na tylnym panelu znajdują się złącza zasilania (Power In/Out), porty DMX (3-pin i 5-pin) oraz port USB do aktualizacji oprogramowania. Z boku urządzenia znajdują się pokrętła do ręcznej regulacji jasności (Dimming) oraz zoomu.

Instalacja i montaż

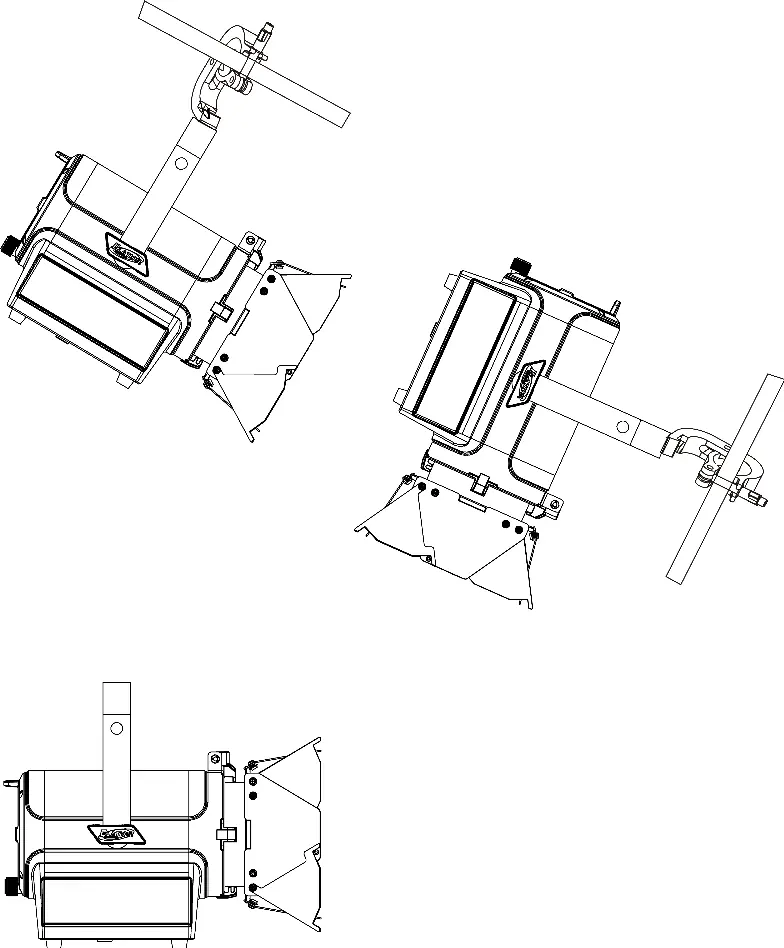

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. W środowisku podwieszanym należy zawsze stosować linkę zabezpieczającą (safety cable) oraz odpowiednie uchwyty montażowe (M10). Należy zachować odstęp co najmniej 15 cm od innych urządzeń lub ścian w celu zapewnienia odpowiedniej wentylacji.

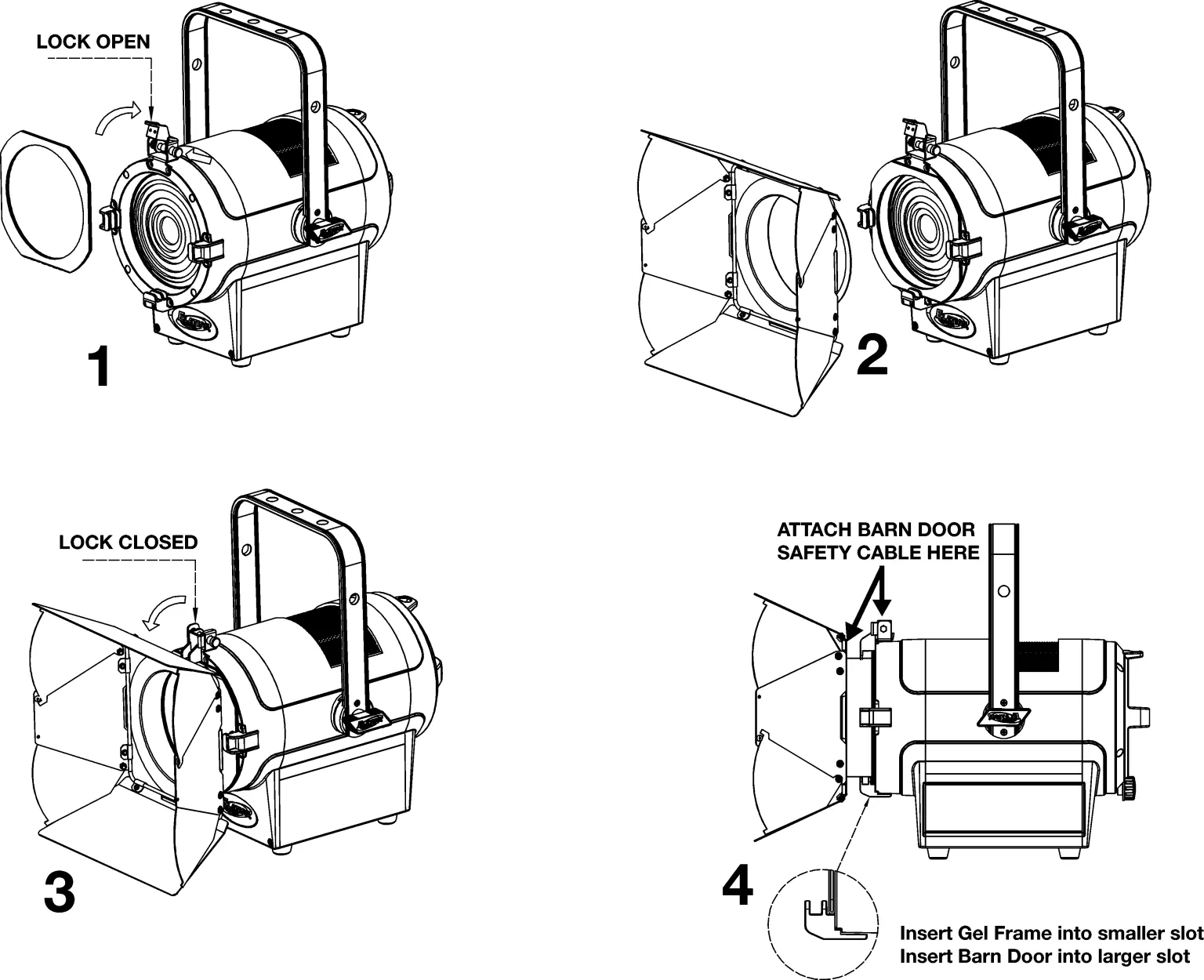

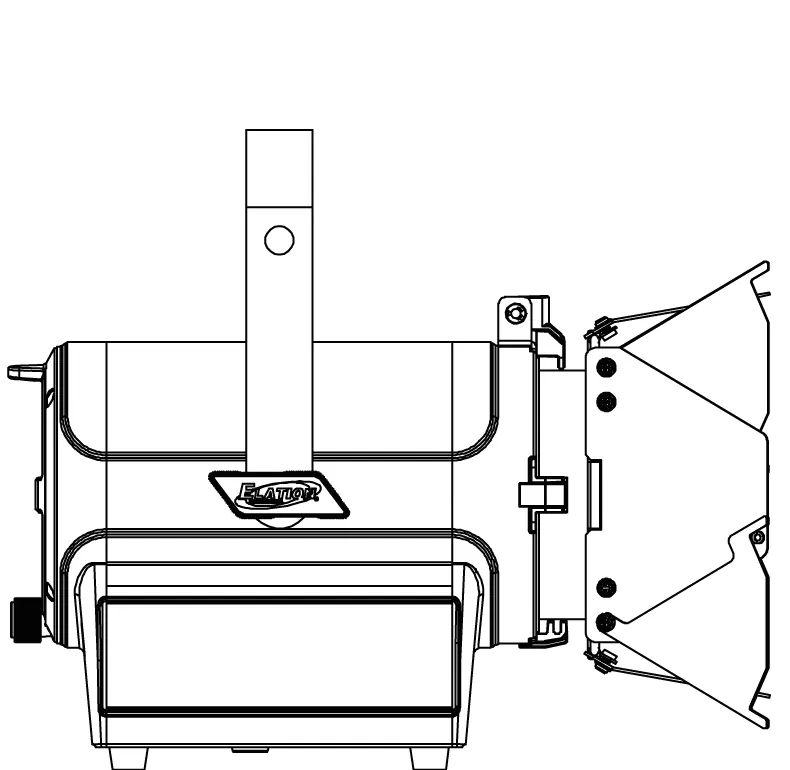

Montaż wrót i ramki na żel

1. Podnieś blokadę na górze urządzenia.
2. Wsuń ramkę na żel (gel frame) w pierwszą, mniejszą szczelinę.
3. Wsuń wrota (barn door) w drugą, większą szczelinę.
4. Opuść blokadę, aby zabezpieczyć akcesoria.
5. Zabezpiecz wrota za pomocą dołączonej linki bezpieczeństwa.

Obsługa i menu systemowe

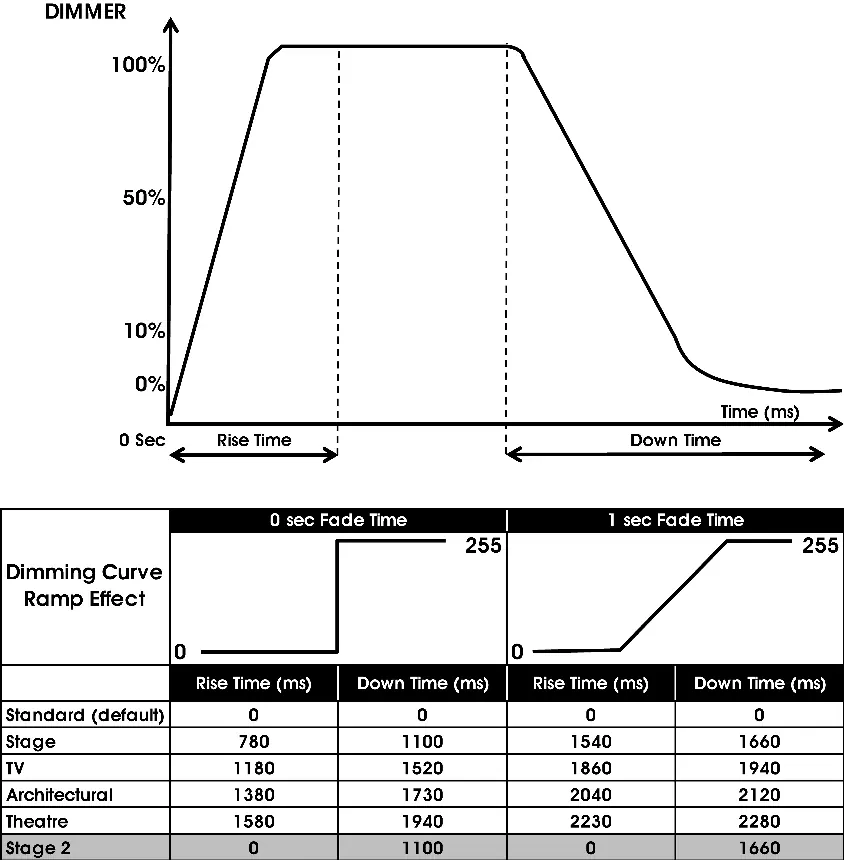

Dostęp do menu uzyskuje się przyciskiem MODE. Jeśli panel jest zablokowany, przytrzymaj MODE przez 3 sekundy. Menu pozwala na konfigurację adresu DMX, trybów pracy (Standalone), ustawień wentylatora, krzywych ściemniania (Dim Curve) oraz częstotliwości odświeżania LED.

Ręczne sterowanie jasnością

Aby użyć pokrętła ręcznego ściemniania, należy odłączyć kabel DMX. Następnie w menu Test -> ManCtrl ustaw wartość Strobe na 255 (LED ON). Po wyjściu z menu, naciśnij pokrętło DIMMING, aby je odblokować, ustaw żądaną jasność i naciśnij ponownie, aby zablokować.

Konserwacja

Regularne czyszczenie soczewki (przynajmniej co 20 dni) zapewnia optymalną wydajność świetlną. Nie używaj alkoholu ani rozpuszczalników. Co trzy miesiące zaleca się przegląd elektryczny przez wykwalifikowanego inżyniera oraz sprawdzenie dokręcenia wszystkich śrub i stanu kabli zasilających.

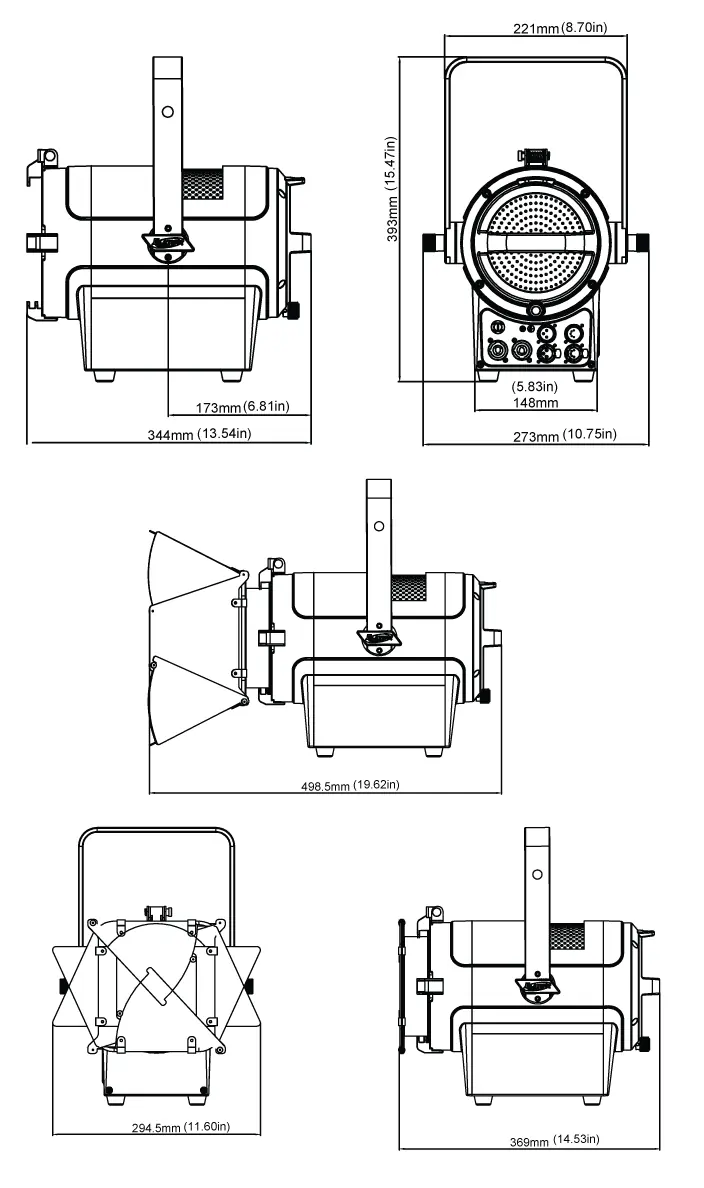

Dane techniczne

• Źródło światła: 150W Warm White LED (3000K)
• Zakres zoomu: 15° - 38°
• Zasilanie: AC 100-240V, 50/60Hz
• Pobór mocy: 180W
• Waga: 8.4 kg
• Stopień ochrony: IP30
