Instrukcja obsługi kompresora powietrza California Air Tools 10020C-22060
Szybki przewodnik po instrukcji obsługi kompresora powietrza California Air Tools 10020C-22060. Dowiedz się, jak poprawnie złożyć urządzenie, przeprowadzić test, dbać o konserwację zbiornika i rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy kompresora powietrza California Air Tools 10020C-22060. Przed użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, w tym z ostrzeżeniami dotyczącymi ryzyka porażenia prądem, wybuchu i oparzeń. Urządzenie wymaga uziemienia i powinno być używane w dobrze wentylowanych pomieszczeniach, z dala od materiałów łatwopalnych.
Montaż i przygotowanie do pracy
Przed pierwszym uruchomieniem należy wykonać montaż kół oraz filtrów powietrza:

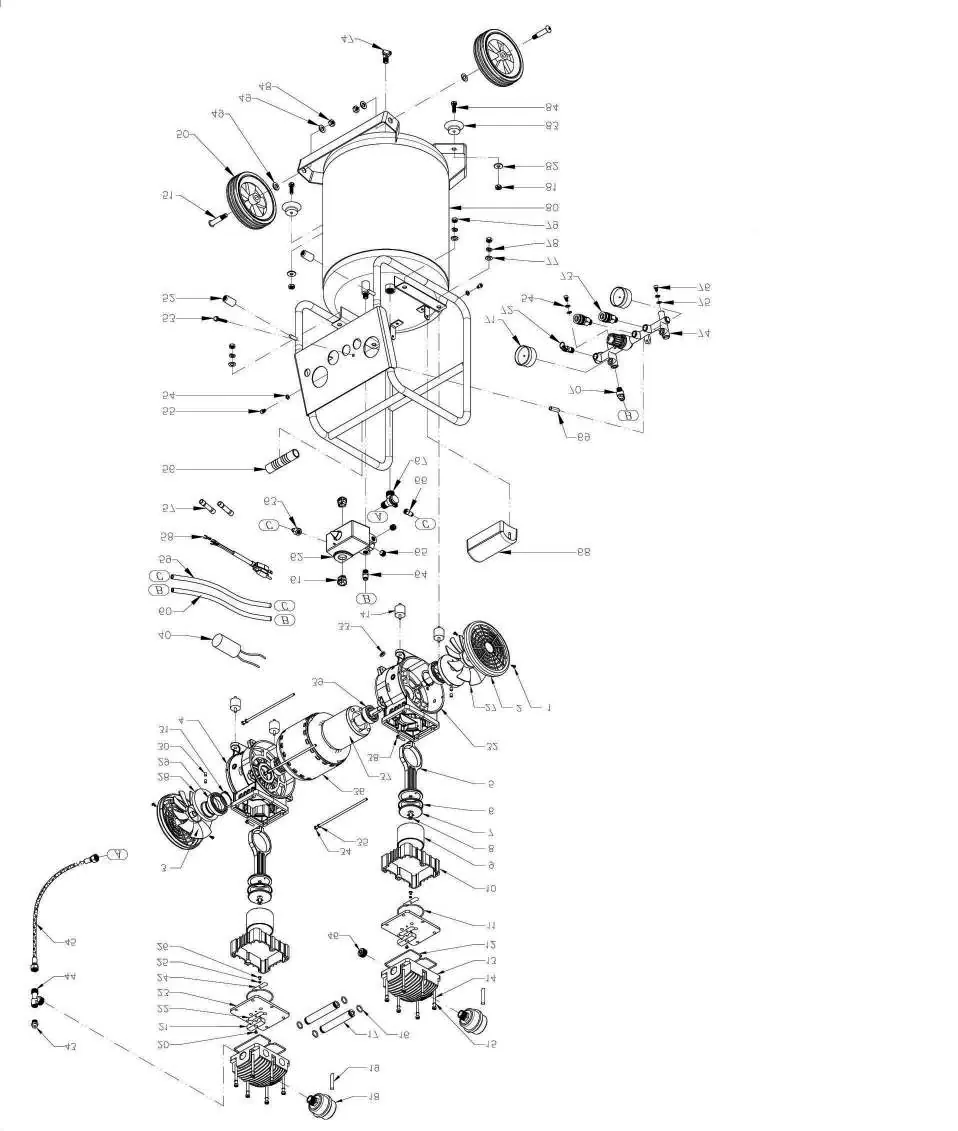

- Montaż kół: Przełóż śrubę #51 przez koło #50, następnie przez otwór w zbiorniku. Zabezpiecz podkładką #49 i nakrętką #48. Powtórz dla drugiego koła.
- Montaż filtrów: Wkręć filtry powietrza w porty głowicy silnika znajdujące się z tyłu urządzenia.
- Podłączenie: Upewnij się, że zawór spustowy jest zamknięty, a wyłącznik ciśnieniowy w pozycji OFF przed podłączeniem do zasilania.
Obsługa kompresora
Aby uruchomić urządzenie:
- Podłącz wąż powietrza do szybkozłącza.
- Upewnij się, że zawór spustowy jest zamknięty.
- Podłącz przewód zasilający do gniazdka.
- Ustaw wyłącznik w pozycji ON.
- Pozwól silnikowi pracować, aż zbiornik się napełni i silnik się wyłączy.
- Reguluj przepływ powietrza za pomocą pokrętła regulatora.
Konserwacja
Regularna konserwacja jest kluczowa dla żywotności urządzenia:
- Drenaż zbiornika: Spuszczaj wodę ze zbiornika co 2-3 dni, otwierając zawór spustowy.
- Filtr powietrza: Czyść lub wymieniaj filtr, gdy jest zatkany, aby zapewnić odpowiedni przepływ powietrza.
- Szczelność: Sprawdzaj połączenia wodą z mydłem w poszukiwaniu wycieków. Jeśli pojawią się bąbelki, dokręć lub wymień element.
Rozwiązywanie problemów
W przypadku problemów, takich jak spadek ciśnienia, przegrzanie silnika lub brak startu, sprawdź tabelę rozwiązań w pełnej instrukcji. W razie poważnych usterek, takich jak uszkodzenie uszczelki głowicy lub zaworu, należy zaprzestać używania urządzenia i skontaktować się z serwisem pod numerem 1-866-409-4581.
Informacje o producencie
California Air Tools
Praktyczna pomoc
Typowe problemy
Spadek ciśnienia w zbiorniku
Sprawdź szczelność połączeń wodą z mydłem, dokręć nieszczelne elementy.
Kompresor nie uruchamia się
Sprawdź, czy zadziałał wyłącznik termiczny (przegrzanie), pozwól silnikowi ostygnąć.
Silnik buczy, ale nie startuje
Możliwe uszkodzenie kondensatora, skontaktuj się z serwisem.
Kompresor nie osiąga maksymalnego ciśnienia
Możliwe uszkodzenie uszczelki głowicy lub zaworu, skontaktuj się z serwisem.
Przed użyciem
- Sprawdź, czy zbiornik nie jest uszkodzony.
- Upewnij się, że wszystkie rury są mocno dokręcone.
- Ustaw kompresor na płaskiej powierzchni (nachylenie max 15 stopni).
- Zapewnij co najmniej 60 cm wolnej przestrzeni wokół urządzenia.
- Upewnij się, że filtr powietrza jest zainstalowany.
- Sprawdź, czy zasilanie elektryczne jest zgodne ze specyfikacją.
Parametry w praktyce
- 6.40 CFM @ 40 PSI
- Wydajność przepływu powietrza przy ciśnieniu 40 PSI.
- 5.30 CFM @ 90 PSI
- Wydajność przepływu powietrza przy ciśnieniu 90 PSI.
- 220 Volts 60 Hertz
- Wymagane parametry zasilania elektrycznego.
Ilustracje i schematy
- Schemat elektryczny pokazuje połączenia silnika, wyłącznika ciśnieniowego i kondensatora.
- Rysunek przejścia powietrza ilustruje drogę powietrza od wlotu, przez kompresor, zbiornik, aż do wyjścia.
Zgodność modelu
- Wymaga dedykowanego obwodu elektrycznego.
- Używaj tylko przedłużaczy o długości do 7.6 m (25 stóp) i przekroju min. 14 gauge.
- Nie używaj adapterów.
