Instrukcja obsługi kompresora powietrza California Air Tools 10020HDSMADC
Szybki przewodnik po instrukcji obsługi kompresora California Air Tools 10020HDSMADC. Dowiedz się, jak złożyć, uruchomić, konserwować i rozwiązywać problemy z urządzeniem.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy kompresora powietrza California Air Tools 10020HDSMADC. W przypadku pytań lub problemów, których nie rozwiązuje instrukcja, producent zaleca kontakt telefoniczny pod numerem 1-866-409-4581. Urządzenie zostało przetestowane fabrycznie. Przed użyciem należy zapoznać się z pełną treścią dokumentu, aby zapewnić bezpieczną eksploatację.
Montaż i przygotowanie do pracy
Przed pierwszym użyciem należy wykonać następujące czynności montażowe:
- Filtry powietrza: Przykręć filtry powietrza do gwintowanych portów w górnej tylnej części głowicy silnika (dokręcaj tylko ręcznie).
- Rurki wlotowe: Wciśnij 4-calowe rurki wlotowe filtra do portów filtra powietrza. Orientacja rurek nie ma znaczenia.
- Lokalizacja: Kompresor musi stać na płaskiej powierzchni (nachylenie nie większe niż 15 stopni) z zachowaniem co najmniej 2 stóp (ok. 60 cm) wolnej przestrzeni wokół i nad urządzeniem dla zapewnienia odpowiedniej wentylacji.
Pierwsze uruchomienie i test
- Podłącz przewód zasilający do gniazdka 110V 60Hz.
- Naciśnij i przytrzymaj przycisk OK na przełączniku SMART przez 4 sekundy, aby włączyć kompresor.
- Silnik powinien się uruchomić. Ciśnienie będzie powoli rosnąć.
- Po osiągnięciu 120 PSI (+/- 5 PSI) przełącznik ciśnienia automatycznie wyłączy silnik.
- Przed regularną pracą należy przetestować urządzenie, wypuszczając powietrze za pomocą zaworu bezpieczeństwa lub podłączonego narzędzia pneumatycznego.
Codzienna obsługa
Aby uruchomić kompresor w codziennej pracy:
- Upewnij się, że filtry są zamontowane.

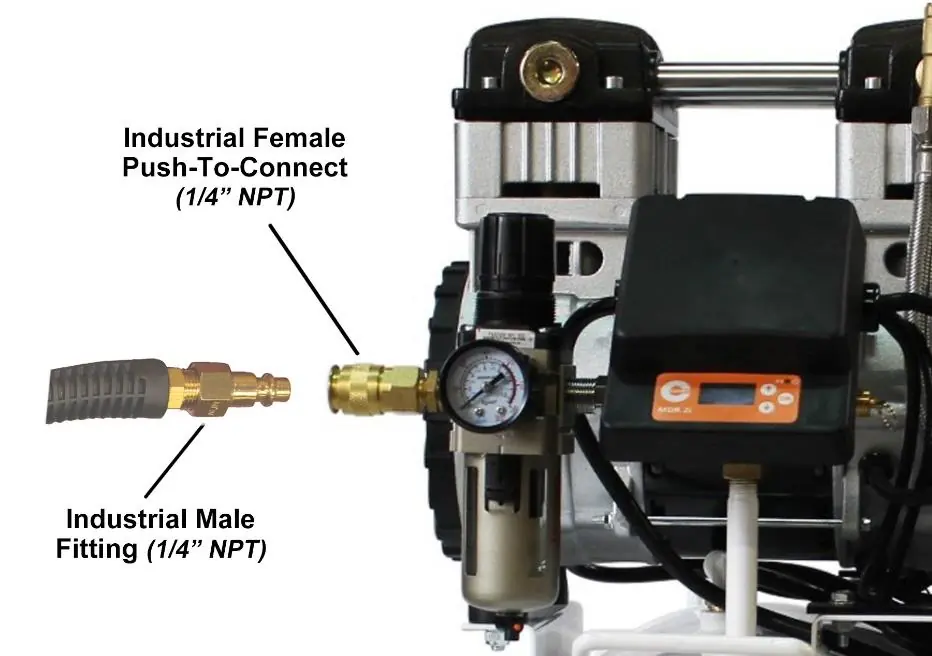

- Podłącz narzędzie pneumatyczne do szybkozłącza (Industrial Female 1/4" NPT).
- Włącz urządzenie przyciskiem SMART (przytrzymaj 4 sekundy).
- Po napełnieniu zbiornika wyreguluj ciśnienie za pomocą pokrętła regulatora.
- Aby wyłączyć, przytrzymaj przycisk OK przez 4 sekundy, odłącz zasilanie i usuń ciśnienie ze zbiornika.
Konserwacja i czyszczenie
- Spuszczanie wody: Zbiornik należy opróżniać codziennie lub po każdym użyciu, aby zapobiec korozji.
- Filtry powietrza: Regularnie czyść elementy filtra (przedmuchaj lub wyczyść szczotką). Jeśli są mocno zabrudzone, wymień na nowe.
- Czyszczenie: Używaj miękkiej szczotki lub wilgotnej szmatki z biodegradowalnym rozpuszczalnikiem. Nie używaj łatwopalnych płynów.
- Osuszacz: Wymieniaj wkład osuszacza (P/N 619003) co 4000 godzin pracy lub co 1-2 lata.
Rozwiązywanie problemów
- Spadek ciśnienia: Sprawdź szczelność połączeń wodą z mydłem.
- Kompresor nie startuje: Sprawdź, czy zadziałało zabezpieczenie termiczne (przegrzanie). Pozwól silnikowi ostygnąć. Sprawdź napięcie zasilania.
- Głośna praca/metaliczne dźwięki: Może to oznaczać uszkodzenie uszczelki głowicy lub zaworu trzcinowego – skontaktuj się z serwisem.
Informacje o producencie
California Air Tools
Praktyczna pomoc
Typowe problemy
Spadek ciśnienia w zbiorniku
Sprawdź szczelność połączeń za pomocą wody z mydłem. Dokręć nieszczelne złącza.
Kompresor nie uruchamia się
Sprawdź, czy zadziałało zabezpieczenie termiczne z powodu przegrzania. Pozwól silnikowi ostygnąć. Sprawdź napięcie zasilania.
Wyciek z zaworu odciążającego (unloader valve)
Wypuść całe powietrze ze zbiornika, zdejmij zatyczkę zaworu, wyczyść uszczelkę lub wymień ją.
Kompresor nie osiąga maksymalnego ciśnienia
Możliwe uszkodzenie uszczelki głowicy lub zaworu trzcinowego. Skontaktuj się z serwisem.
Przed użyciem
- Sprawdź, czy zbiornik nie jest uszkodzony.
- Upewnij się, że wszystkie rury są mocno dokręcone.
- Ustaw kompresor na płaskiej powierzchni (nachylenie < 15 stopni).
- Zapewnij co najmniej 60 cm wolnej przestrzeni wokół urządzenia.
- Zainstaluj filtry powietrza.
- Sprawdź, czy napięcie zasilania jest zgodne ze specyfikacją.
Parametry w praktyce
- 10.0 Gallon Steel Tank
- Pojemność zbiornika na sprężone powietrze.
- 98% Dry Air System
- System osuszania powietrza zgodny z normą ISO 8573 2.3.1.
- Working Pressure 90-120 PSI
- Zakres ciśnienia roboczego (kick-on 105 PSI, kick-off 130 PSI max).
Ilustracje i schematy

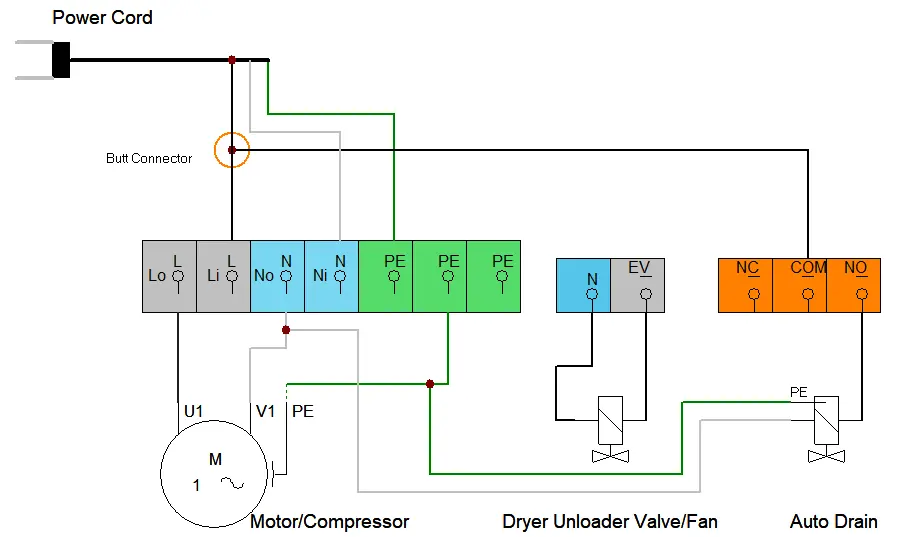

- Schemat elektryczny pokazuje połączenia silnika, przełącznika ciśnienia i zabezpieczenia termicznego.
- Schemat przepływu powietrza ilustruje drogę powietrza od kompresora przez zbiornik do regulatora i filtra.
Zgodność modelu
- Używaj wyłącznie przedłużaczy o długości do 7.6 m (25 stóp) i przekroju co najmniej 14 gauge.
- Wymagany dedykowany obwód 15 A lub generator 5500 W.
- Nie używaj adapterów wtyczek.
