Instrukcja obsługi obiektywu Canon RF 200-800mm F6.3-9 IS USM
Szybki przewodnik po instrukcji obsługi obiektywu Canon RF 200-800mm F6.3-9 IS USM. Dowiedz się, jak poprawnie montować obiektyw, korzystać z pierścienia sterowania, regulować opór zoomu oraz używać stabilizacji obrazu.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Obiektyw Canon RF 200-800mm F6.3-9 IS USM to teleobiektyw zmiennoogniskowy do aparatów serii EOS R. Instrukcja opisuje montaż, obsługę pierścienia ostrości/sterowania, regulację oporu zoomu oraz korzystanie ze stabilizacji obrazu. str. 1, 6
Najważniejsze czynności
- Montaż obiektywu str. 7
- Regulacja oporu zoomu str. 12
Problemy i rozwiązania
Kondensacja
Umieść obiektyw w szczelnej torbie plastikowej przed zmianą temperatury otoczenia.
str. 4Pokaż 3 kolejne odpowiedzi Pokaż mniej
Konserwacja i reset
- Czyszczenie styków str. 7
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Waga | 2050 g | Waga samego obiektywu | str. 20 |
| Średnica filtra | 95 mm | Rozmiar filtra | str. 20 |
Gdzie szukać w PDF
- Budowa obiektywu str. 6
- Specyfikacja str. 20, 23
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy obiektywu Canon RF 200-800mm F6.3-9 IS USM przeznaczonego do aparatów serii EOS R. Dokument zawiera kluczowe wskazówki dotyczące bezpiecznego użytkowania, montażu, konfiguracji pierścieni funkcyjnych oraz konserwacji sprzętu.
Budowa obiektywu
Obiektyw wyposażony jest w pierścień zoomu, pierścień ostrości/sterowania, pierścień regulacji oporu zoomu, przyciski funkcyjne (AF Stop) oraz przełączniki trybów pracy. Posiada mocowanie statywowe oraz gwint na filtry o średnicy 95 mm.
Montaż i demontaż obiektywu
- Wyłącz aparat przed montażem lub demontażem obiektywu.
- Dopasuj indeksy mocowania na obiektywie i aparacie.
- Przekręć obiektyw zgodnie z ruchem wskazówek zegara, aż usłyszysz kliknięcie.
- Aby zdemontować, naciśnij przycisk zwalniania obiektywu w aparacie i przekręć obiektyw w przeciwnym kierunku.
Pierścień ostrości i sterowania
Pierścień ten pełni dwie funkcje w zależności od ustawienia przełącznika:
- AF/MF: Służy do ustawiania ostrości (autofocus lub manualnie).
- CONTROL: Służy do sterowania funkcjami aparatu (np. przysłona, czas naświetlania), konfigurowanymi w menu aparatu.
Regulacja oporu zoomu
Obiektyw posiada pierścień regulacji oporu (Adjustment ring), który pozwala dostosować "ciężar" ruchu pierścienia zoomu:
- SMOOTH: Lżejszy ruch.
- TIGHT: Mocniejszy opór (zalecane podczas przechowywania, aby zapobiec wysuwaniu się obiektywu).
Stabilizacja obrazu
Przełącznik stabilizacji (Image Stabilizer) pozwala włączyć lub wyłączyć funkcję redukcji drgań. Stabilizacja jest skuteczna przy fotografowaniu z ręki, w słabym oświetleniu oraz przy panoramowaniu.
Osłona przeciwsłoneczna
Osłona redukuje odblaski i chroni przednią soczewkę. Należy ją montować, dopasowując oznaczenia na osłonie do kropki na obiektywie i przekręcając do kliknięcia.
Dane techniczne
- Ogniskowa: 200-800 mm
- Średnica filtra: 95 mm
- Waga: ok. 2050 g
- Minimalna odległość ostrzenia: 0.8 m (przy 200 mm)
Informacje o producencie
Canon Inc.
Praktyczna pomoc
Typowe problemy
Obiektyw nie ostrzy lub obraz jest nieostry
Sprawdź ustawienie przełącznika AF/MF. Upewnij się, że zoom został zakończony przed ustawieniem ostrości.
Kondensacja na soczewkach
Przenieś obiektyw do szczelnej torby plastikowej przed zmianą temperatury otoczenia (z zimnego do ciepłego i odwrotnie) i pozwól mu powoli osiągnąć temperaturę otoczenia.
Winietowanie (ciemne rogi zdjęcia)
Upewnij się, że osłona przeciwsłoneczna jest poprawnie zamocowana i nie jest przekrzywiona.
Przed użyciem
- Sprawdź, czy styki obiektywu są czyste i suche.
- Upewnij się, że aparat jest wyłączony przed montażem obiektywu.
- Sprawdź, czy pasek jest poprawnie zamocowany do uchwytu.
- Ustaw przełącznik stabilizacji obrazu zgodnie z warunkami fotografowania.
- Upewnij się, że osłona przeciwsłoneczna jest zablokowana.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Minimalna odległość ostrzenia
- 0.8 m przy 200 mm; odległość ta zmienia się w zależności od ustawionej ogniskowej.
- Średnica filtra
- 95 mm - rozmiar filtra nakręcanego na przód obiektywu.
Ilustracje i schematy

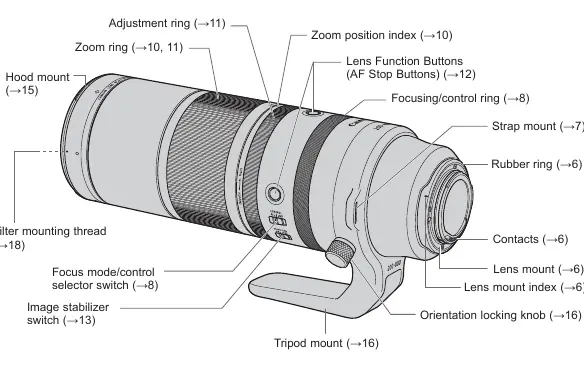

- Strona 6: Schemat budowy obiektywu z oznaczeniem wszystkich przycisków i pierścieni.
- Strona 7: Instrukcja montażu i demontażu obiektywu z aparatu.
- Strona 16: Instrukcja montażu osłony przeciwsłonecznej.
Zgodność modelu
- Kompatybilny z aparatami serii EOS R.
- Możliwość użycia extenderów RF 1.4x lub RF 2x (sprzedawane oddzielnie).
- Niekompatybilny z soczewkami typu Close-up 250D/500D.
