Instrukcja obsługi obiektywów Canon RF 20mm, 24mm, 35mm, 50mm F1.4 L VCM
Szybki przewodnik po obsłudze obiektywów Canon serii RF F1.4 L VCM. Dowiedz się, jak montować obiektyw, używać pierścienia przysłony, konfigurować tryby ostrości oraz stosować filtry przednie i tylne.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Obiektywy Canon RF F1.4 L VCM to zaawansowane obiektywy stałoogniskowe. Instrukcja opisuje montaż, obsługę pierścienia przysłony, konfigurację AF oraz montaż filtrów przednich i tylnych. str. 2, 6, 10, 15
Najważniejsze czynności
- Montaż obiektywu str. 7
- Ustawianie przysłony str. 10
- Montaż filtrów tylnych str. 15, 18
Problemy i rozwiązania
Błąd firmware
Zaktualizuj oprogramowanie aparatu.
str. 2Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Filter Diameter | 67mm | Średnica filtra przedniego. | str. 20, 21 |
Gdzie szukać w PDF
- Nomenclature str. 6
- Specifications str. 20, 21
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Obiektywy Canon RF 20mm, 24mm, 35mm oraz 50mm F1.4 L VCM to zaawansowane konstrukcje przeznaczone do aparatów z serii EOS R. Skrót VCM oznacza Voice Coil Motor (silnik z cewką drgającą). Przed użyciem upewnij się, że oprogramowanie (firmware) aparatu jest zaktualizowane do najnowszej wersji, aby uniknąć ograniczeń funkcjonalności, takich jak brak podglądu powiększenia w niektórych modelach.
Bezpieczeństwo
- Nie patrz bezpośrednio na słońce lub silne źródła światła przez obiektyw.
- Nie pozostawiaj obiektywu na słońcu bez założonego dekielka.
- Unikaj ekstremalnych temperatur, które mogą uszkodzić urządzenie.
- Obiektyw emituje słabe pole magnetyczne; osoby z rozrusznikami serca powinny zachować ostrożność.

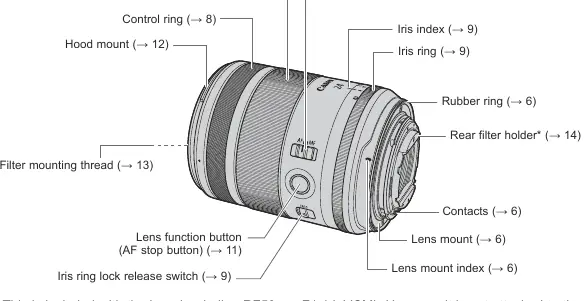

Budowa obiektywu
Obiektyw wyposażony jest w pierścień ostrości, pierścień sterowania, pierścień przysłony (Iris ring), przycisk funkcyjny (AF stop) oraz przełącznik trybu ostrości. Posiada również mocowanie dla osłony przeciwsłonecznej oraz gwint na filtry.

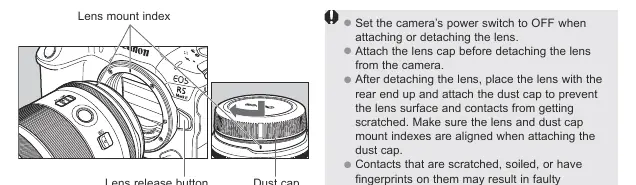

Montaż i demontaż
Przed montażem lub demontażem obiektywu wyłącz aparat. Dopasuj znaczniki mocowania na obiektywie i aparacie, a następnie przekręć obiektyw zgodnie z ruchem wskazówek zegara, aż usłyszysz kliknięcie. Aby zdjąć obiektyw, naciśnij przycisk zwalniania obiektywu na aparacie i przekręć go w przeciwnym kierunku.
Ustawienia ostrości
Przełącznik trybu ostrości pozwala wybrać między AF (autofocus) a MF (manual focus). Pierścień ostrości jest elektroniczny. W trybie filmowania prędkość AF może być wolniejsza niż przy fotografowaniu; można ją dostosować w ustawieniach aparatu (Movie Servo AF).
Pierścień sterowania
Pierścień sterowania może być przypisany do różnych funkcji, takich jak czas naświetlania czy przysłona. Kliknięcie pierścienia pozwala wyczuć stopień jego obrotu.
Obsługa przysłony
Przysłonę można regulować ręcznie za pomocą pierścienia przysłony (Iris ring). Aby przejść w tryb ręczny, przesuń przełącznik blokady pierścienia przysłony i ustaw wartość między 1.4 a 16. Aby wrócić do automatycznego sterowania przysłoną przez aparat, ustaw pierścień w pozycji A.
Przycisk funkcyjny
Przycisk funkcyjny (AF stop) domyślnie służy do tymczasowego zatrzymania autofokusa. Można go skonfigurować w menu aparatu w sekcji dostosowywania przycisków.

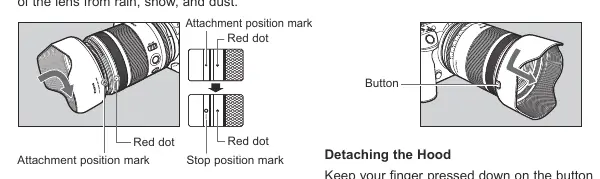

Osłona przeciwsłoneczna
Osłona redukuje odblaski i chroni przednią soczewkę. Dopasuj znacznik na osłonie do kropki na obiektywie i przekręć do kliknięcia. Osłonę można montować odwrotnie do przechowywania.

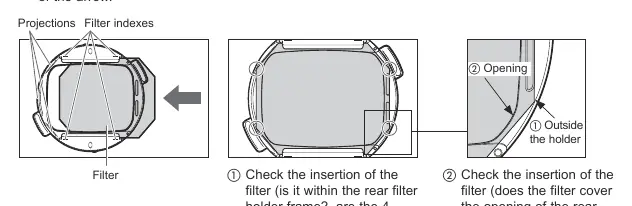

Filtry
Obiektyw obsługuje filtry nakręcane na przód (średnica 67mm). Modele RF 20mm, 24mm i 35mm obsługują również filtry tylne (sheet type). Wymagają one użycia dołączonego uchwytu filtra tylnego i wycięcia filtra zgodnie z szablonem.
Informacje o producencie
Canon Inc.
Praktyczna pomoc
Typowe problemy
Brak możliwości użycia powiększonego podglądu
Zaktualizuj firmware aparatu do najnowszej wersji (dotyczy modeli EOS R i EOS RP).
Hałas podczas potrząsania obiektywem
To normalne zachowanie grupy soczewek, nie jest to usterka.
Winietowanie na zdjęciach
Upewnij się, że osłona przeciwsłoneczna jest poprawnie zamontowana.
Przed użyciem
- Sprawdź, czy firmware aparatu jest w najnowszej wersji.
- Upewnij się, że styki obiektywu są czyste i suche.
- Zdejmij dekielki przed montażem.
- W przypadku użycia filtra tylnego, upewnij się, że jest poprawnie wycięty i osadzony.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- AF stop button
- Przycisk do tymczasowego zatrzymania pracy autofokusa.
Ilustracje i schematy
- Schemat budowy obiektywu z oznaczeniem pierścieni i przycisków.
- Instrukcja montażu filtrów tylnych z szablonem.
Zgodność modelu
- Wymaga aparatów serii EOS R.
- Niektóre funkcje (np. pierścień przysłony) mają ograniczenia w starszych modelach EOS R/RP/R3/R5/R6/R7/R8/R10/R50/R100.
