Instrukcja obsługi obiektywu Canon RF-S 18-45mm f/4.5-6.3 IS STM
Kompletny przewodnik użytkownika dla obiektywu Canon RF-S 18-45mm f/4.5-6.3 IS STM. Dowiedz się, jak prawidłowo montować obiektyw, korzystać z mechanizmu wysuwania, ustawiać ostrość, używać stabilizacji obrazu oraz dbać o sprzęt.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Aby rozpocząć korzystanie z obiektywu, należy obrócić pierścień zoomu w kierunku wskazanym przez białą strzałkę, aż usłyszysz kliknięcie. Obiektyw nie będzie działał, jeśli pozostanie w pozycji schowanej (retrakcji). str. 8
Najważniejsze czynności
- Montaż obiektywu str. 7
- Wysuwanie obiektywu do pracy str. 8
- Czyszczenie styków str. 7
Pierwsze uruchomienie
- Upewnij się, że aparat jest wyłączony, zamontuj obiektyw, a następnie obróć pierścień zoomu do pozycji roboczej. str. 7, 8
Problemy i rozwiązania
Obiektyw nie działa
Sprawdź, czy obiektyw jest wysunięty z pozycji przechowywania.
str. 8
AF nie działa
Jeśli jesteś w zakresie MF-only, obróć pierścień w stronę nieskończoności.
str. 9, 12Konserwacja i reset
- W przypadku zabrudzenia styków, przetrzyj je miękką szmatką. str. 7
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Ogniskowa | 18-45mm | Zakres ogniskowych obiektywu. | str. 18 |
| Średnica filtra | 49 mm | Rozmiar gwintu filtra. | str. 18 |
| Waga | 130 g | Przybliżona waga obiektywu. | str. 18 |
Gdzie szukać w PDF
- Nomenclature str. 6
- Attaching/Detaching str. 7
- Shooting Preparations str. 8
- Specifications str. 18
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Obiektyw Canon RF-S 18-45mm f/4.5-6.3 IS STM jest wyposażony w mechanizm wysuwania (retrakcji), co oznacza, że przed rozpoczęciem fotografowania należy obrócić pierścień zoomu, aby ustawić obiektyw w pozycji gotowości. Obiektyw nie działa, gdy jest schowany. Przed montażem lub demontażem obiektywu należy zawsze wyłączyć zasilanie aparatu.

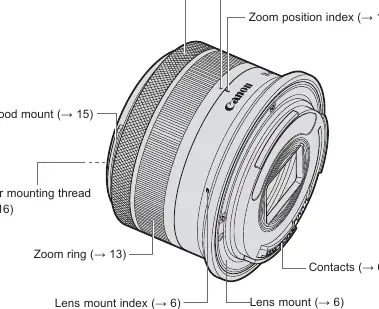

Budowa obiektywu
Główne elementy obiektywu obejmują:
- Pierścień ustawiania ostrości/sterowania
- Pierścień zoomu
- Mocowanie osłony przeciwsłonecznej
- Gwint filtra
- Styki elektroniczne
- Wskaźnik pozycji wysunięcia (retrakcji)
Montaż i demontaż
Aby zamontować obiektyw, należy wyrównać wskaźniki mocowania na obiektywie i aparacie, a następnie obrócić obiektyw zgodnie z ruchem wskazówek zegara do momentu kliknięcia. Demontaż odbywa się poprzez naciśnięcie przycisku zwalniania obiektywu na aparacie i obrócenie obiektywu w kierunku przeciwnym do ruchu wskazówek zegara.
Przygotowanie do zdjęć i mechanizm wysuwania
Obiektyw posiada mechanizm retrakcji, który skraca jego długość podczas przechowywania. Aby przygotować obiektyw do pracy:
- Obróć pierścień zoomu w kierunku wskazanym przez białą strzałkę, aż usłyszysz kliknięcie.
- Jeśli wskaźnik pozycji wysunięcia jest wyrównany ze wskaźnikiem zoomu, dociśnij lekko pierścień, aby go obrócić.
Aby schować obiektyw, obróć pierścień zoomu w przeciwnym kierunku, przekraczając pozycję 18mm, aż wskaźnik pozycji wysunięcia zrówna się ze wskaźnikiem zoomu.
Ustawianie ostrości i pierścień sterowania
Obiektyw posiada elektroniczny pierścień, który może pełnić funkcję pierścienia ostrości lub pierścienia sterowania (zależnie od ustawień w menu aparatu). W trybie AF (autofocus) ostrość ustawiana jest automatycznie. W trybie MF (manual focus) ostrość ustawia się ręcznie za pomocą pierścienia. Istnieje specjalny zakres "MF-only" (0.15m - 0.2m przy szerokim kącie), w którym możliwe jest ostrzenie tylko w trybie ręcznym.
Stabilizacja obrazu (IS)
Funkcja stabilizacji obrazu jest włączana i wyłączana w ustawieniach aparatu. Zaleca się wyłączenie stabilizacji podczas korzystania ze statywu. Stabilizacja pomaga w fotografowaniu z ręki w słabym oświetleniu oraz przy panoramowaniu.
Akcesoria
- Osłona przeciwsłoneczna (EW-53): Redukuje odblaski i chroni przednią soczewkę. Należy ją montować, wyrównując wskaźniki.
- Filtry: Obiektyw obsługuje filtry o średnicy 49mm. Można zamontować tylko jeden filtr jednocześnie.
Informacje o producencie
Canon Inc.
Praktyczna pomoc
Typowe problemy
Obiektyw nie działa lub nie można robić zdjęć
Upewnij się, że obiektyw jest wysunięty z pozycji przechowywania (obróć pierścień zoomu do pozycji roboczej).
Kondensacja pary wodnej na soczewkach
Przy przenoszeniu obiektywu z zimnego do ciepłego otoczenia, umieść go w szczelnej plastikowej torbie i pozwól mu powoli osiągnąć temperaturę otoczenia.
Winietowanie (ciemne rogi zdjęcia)
Sprawdź, czy osłona przeciwsłoneczna jest prawidłowo zamocowana.
AF nie działa po przełączeniu z MF
Obróć pierścień ostrości w kierunku nieskończoności, aby wyjść z zakresu MF-only.
Przed użyciem
- Sprawdź, czy oprogramowanie aparatu (firmware) jest aktualne.
- Upewnij się, że zasilanie aparatu jest wyłączone przed montażem.
- Obróć pierścień zoomu do pozycji roboczej przed próbą wykonania zdjęcia.
- Wyczyść styki obiektywu miękką szmatką, jeśli są zabrudzone.
- Ustaw tryb ostrości (AF/MF) w menu aparatu.
Parametry w praktyce
- Średnica filtra
- 49 mm - rozmiar filtra, który można nakręcić na obiektyw.
- Zakres MF-only
- Zakres odległości ostrzenia (0.15m - 0.2m przy 18mm), dostępny tylko w trybie ręcznym.
Ilustracje i schematy
- Wskaźnik pozycji wysunięcia: Oznacza pozycję, w której obiektyw jest schowany.
- Pierścień zoomu: Służy do zmiany ogniskowej oraz wysuwania/chowania obiektywu.
- Styki: Zapewniają komunikację między obiektywem a aparatem; muszą być czyste.
Zgodność modelu
- Obiektyw przeznaczony do aparatów serii EOS R kompatybilnych z obiektywami RF-S.
- Nie można używać konwerterów (extenderów).
- Nie można stosować soczewek zbliżeniowych 250D/500D.
