Instrukcja obsługi obiektywu Canon RF 16mm F2.8 STM
Szybki przewodnik po instrukcji obsługi obiektywu Canon RF 16mm F2.8 STM. Dowiedz się, jak montować obiektyw, używać pierścienia sterowania, dbać o sprzęt i sprawdzać specyfikacje techniczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Obiektyw Canon RF 16mm F2.8 STM to szerokokątny obiektyw do aparatów z serii EOS R. Instrukcja opisuje proces montażu, obsługę pierścienia sterowania oraz środki ostrożności. str. 1, 6, 7
Najważniejsze czynności
- Montaż obiektywu str. 7
- Użycie pierścienia sterowania str. 8, 9
Problemy i rozwiązania
Winietowanie
Sprawdź poprawność montażu osłony przeciwsłonecznej.
str. 10Konserwacja i reset
- Czyszczenie styków str. 7
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Waga | 165 g | Waga samego obiektywu. | str. 12 |
| Średnica filtra | 43 mm | Rozmiar gwintu filtra. | str. 12 |
Gdzie szukać w PDF
- Budowa obiektywu str. 6
- Specyfikacja str. 12
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy obiektywu Canon RF 16mm F2.8 STM, przeznaczonego do aparatów z serii EOS R. Przed rozpoczęciem użytkowania upewnij się, że oprogramowanie układowe (firmware) aparatu jest zaktualizowane do najnowszej wersji, aby uniknąć problemów z funkcjonalnością, takich jak brak podglądu powiększenia.
Budowa obiektywu
Obiektyw wyposażony jest w:
- Pierścień sterowania/ostrości (Focusing/control ring)
- Przełącznik wyboru funkcji pierścienia (Focusing/control selector switch)
- Bagnet (Lens mount)
- Styki elektroniczne
- Gwint filtra (43 mm)
- Mocowanie osłony przeciwsłonecznej
Montaż i demontaż
Aby zamontować obiektyw:
- Wyłącz aparat.
- Dopasuj indeksy montażowe na obiektywie i aparacie.
- Obróć obiektyw zgodnie z ruchem wskazówek zegara, aż usłyszysz kliknięcie.
Aby zdemontować obiektyw, naciśnij przycisk zwalniania obiektywu na aparacie i obróć obiektyw w kierunku przeciwnym do ruchu wskazówek zegara.
Obsługa pierścienia sterowania
Pierścień na obiektywie pełni dwie funkcje, wybierane przełącznikiem:
- FOCUS: Służy do ustawiania ostrości (w trybie AF lub MF, zależnie od ustawień aparatu).
- CONTROL: Służy do sterowania funkcjami aparatu (np. czas naświetlania, przysłona), przypisywanymi w menu aparatu.

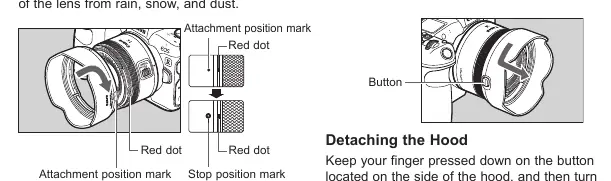

Osłona przeciwsłoneczna i filtry
Osłona przeciwsłoneczna (sprzedawana oddzielnie) redukuje odblaski i chroni przednią soczewkę. Należy ją montować, wyrównując oznaczenia na osłonie i obiektywie, a następnie obracając do kliknięcia. Do obiektywu można przykręcić jeden filtr o średnicy 43 mm.
Środki ostrożności i konserwacja
- Nie patrz bezpośrednio na słońce przez obiektyw.
- Chroń obiektyw przed ekstremalnymi temperaturami.
- W przypadku przejścia z zimnego do ciepłego otoczenia, umieść obiektyw w szczelnej plastikowej torebce, aby uniknąć kondensacji pary wodnej.
- Utrzymuj styki w czystości; zabrudzenia mogą powodować błędy komunikacji.
Dane techniczne
Obiektyw posiada ogniskową 16mm i maksymalną przysłonę f/2.8. Minimalna odległość ostrzenia wynosi 0,13 m. Waga obiektywu to około 165 g. Obiektyw nie obsługuje konwerterów (extenders) ani soczewek typu Close-up 250D/500D.
Informacje o producencie
Canon Inc.
Praktyczna pomoc
Typowe problemy
Winietowanie (przyciemnienie brzegów zdjęcia)
Upewnij się, że osłona przeciwsłoneczna jest prawidłowo zamocowana.
Kondensacja pary wodnej
Przed przeniesieniem obiektywu z zimnego do ciepłego otoczenia umieść go w szczelnej plastikowej torebce.
Błędy połączenia lub korozja styków
Wyczyść styki miękką szmatką, jeśli są zabrudzone lub mają odciski palców.
Przed użyciem
- Sprawdź, czy oprogramowanie układowe aparatu jest aktualne.
- Upewnij się, że aparat jest wyłączony przed montażem.
- Zdejmij dekielki przed użyciem.
- Ustaw przełącznik na obiektywie zgodnie z pożądaną funkcją (FOCUS/CONTROL).
Parametry w praktyce
- Ogniskowa/Przysłona
- 16mm f/2.8 - stałoogniskowy obiektyw szerokokątny.
- Średnica filtra
- 43 mm - wymaga filtrów o tym rozmiarze.
- Minimalna odległość ostrzenia
- 0.13 m - pozwala na fotografowanie z bardzo bliska.
Ilustracje i schematy

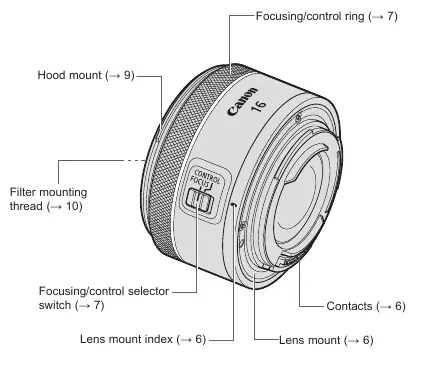

- Schemat budowy pokazuje umiejscowienie pierścienia sterowania, przełącznika trybów oraz bagnetu.
- Instrukcja montażu wskazuje na konieczność wyrównania indeksów montażowych.
Zgodność modelu
- Przeznaczony do aparatów z serii EOS R.
- Nie można używać konwerterów (extenders).
- Niektóre aparaty (EOS R, RP, Ra, R5, R6) nie obsługują wielokrotnej ekspozycji z tym obiektywem.
