Instrukcja obsługi ogrzewania postojowego Carbest VanHeat 2.0-DH / 4.0-DH
Szybki przewodnik po instrukcji obsługi i montażu ogrzewania postojowego Carbest VanHeat 2.0-DH oraz 4.0-DH. Dowiedz się, jak poprawnie zainstalować urządzenie, podłączyć paliwo i elektrykę oraz jak obsługiwać sterownik LCD.
Źródłowy PDF: Français · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Carbest VanHeat 2.0-DH i 4.0-DH to ogrzewania postojowe na olej napędowy. Instrukcja obejmuje montaż, podłączenie paliwa, elektryki oraz obsługę sterownika LCD. str. 1, 11, 55
Najważniejsze czynności
- Montaż urządzenia str. 31, 34
- Podłączenie paliwa str. 42, 47
- Obsługa sterownika LCD str. 55, 59
Pierwsze uruchomienie
- Usuń powietrze z układu paliwowego (funkcja pompy na str. 58), sprawdź szczelność i wykonaj próbę działania. str. 58, 63
Pokaż 5 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
E10
Sprawdź przewody paliwowe, poziom paliwa i drożność wydechu.
str. 66Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| E10 | Problem z paliwem | Sprawdź przewody i poziom paliwa | str. 66 |
| E30 | E31 | Problem z napięciem | Sprawdź akumulator | str. 66 |
Konserwacja i reset
- Uruchamiaj urządzenie na 10 minut co 4 tygodnie w przypadku długiego nieużywania. str. 63
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 12V DC | Wymagane zasilanie elektryczne. | str. 15 |
| Zużycie paliwa | 0,11-0,51 l/h | Zużycie paliwa w zależności od modelu i mocy. | str. 15 |
Gdzie szukać w PDF
- Spis treści str. 2, 3
- Dane techniczne str. 15
- Instalacja str. 30, 49
- Obsługa sterownika str. 55, 62
- Kody błędów str. 66
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy ogrzewań postojowych na olej napędowy Carbest VanHeat 2.0-DH oraz 4.0-DH. Dokument zawiera wytyczne dotyczące bezpiecznego montażu, podłączenia paliwa, instalacji elektrycznej oraz obsługi urządzenia za pomocą sterownika LCD. Przed przystąpieniem do prac należy zapoznać się z wymogami prawnymi (ECE R122) oraz zasadami bezpieczeństwa.
Opis systemu
Ogrzewanie VanHeat składa się z komory spalania, wymiennika ciepła, pompy paliwa oraz sterownika. Powietrze do spalania jest zasysane z zewnątrz, a spaliny odprowadzane na zewnątrz pojazdu. Sterownik zarządza procesem spalania na podstawie danych z czujników temperatury i prędkości obrotowej.
Instalacja
Montaż musi być przeprowadzony zgodnie z wytycznymi, aby zapewnić bezpieczeństwo i poprawną pracę urządzenia:
- Pozycja montażowa: Urządzenie powinno być zamontowane tak, aby wydech był skierowany w dół. Należy zachować odpowiednie kąty nachylenia (szczegóły w instrukcji dla modelu 2.0-DH i 4.0-DH).
- Paliwo: Używaj wyłącznie oleju napędowego zgodnego z normą DIN EN 590. Przewody paliwowe muszą być szczelne i zabezpieczone przed drganiami.
- Elektryka: Podłączenie musi być wykonane zgodnie ze schematem elektrycznym. Należy zapewnić odpowiedni przekrój kabli, aby uniknąć spadków napięcia.
- Wlot i wylot powietrza: Otwory nie mogą być blokowane przez bagaże czy zanieczyszczenia. Wlot powietrza do spalania musi znajdować się na zewnątrz pojazdu.
Obsługa sterownika LCD
Sterownik LCD umożliwia:
- Ustawienie daty i godziny.
- Programowanie timera (czasu startu).
- Wybór trybu pracy (ogrzewanie lub wentylacja).
- Regulację temperatury (w trybie temperatury) lub poziomu mocy (w trybie mocy).
- Diagnostykę błędów.
Konserwacja
Przed każdym sezonem grzewczym zaleca się sprawdzenie szczelności układu paliwowego, czystości wlotów powietrza oraz stanu połączeń elektrycznych. W przypadku długiego nieużywania urządzenia, należy je uruchamiać na 10 minut co cztery tygodnie.
Rozwiązywanie problemów
W przypadku awarii, na ekranie sterownika wyświetlany jest kod błędu. Należy sprawdzić tabelę kodów błędów w rozdziale 74 instrukcji. Częste przyczyny to problemy z zasilaniem, poziomem paliwa lub zablokowanym wydechem.

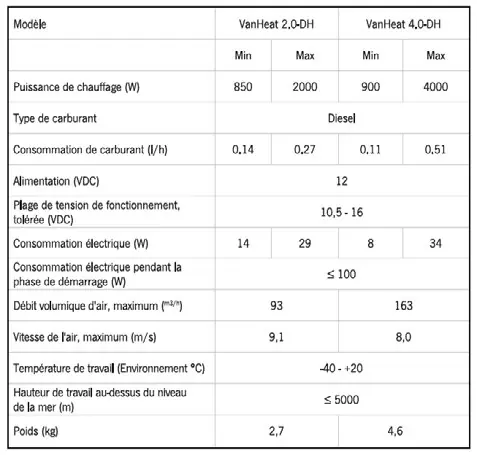

Dane techniczne
Urządzenia pracują przy napięciu 12V DC. Model 2.0-DH oferuje moc grzewczą 850-2000W, natomiast 4.0-DH 900-4000W. Dopuszczalna temperatura pracy wynosi od -40 do +20 stopni Celsjusza.
Praktyczna pomoc
Typowe problemy
Ogrzewanie nie startuje
Sprawdź zasilanie, bezpiecznik, poziom paliwa oraz czy temperatura zadana jest wyższa od temperatury otoczenia.
Kody błędów na wyświetlaczu
Zidentyfikuj błąd zgodnie z tabelą w rozdziale 74 (np. E10 oznacza problem z paliwem, E30 problem z napięciem).
Dym lub zapach paliwa
Natychmiast wyłącz urządzenie i sprawdź szczelność układu paliwowego.
Przed użyciem
- Sprawdź szczelność układu paliwowego
- Upewnij się, że wlot powietrza nie jest zatkany
- Sprawdź napięcie akumulatora (12V)
- Upewnij się, że wydech jest drożny i skierowany na zewnątrz
- Sprawdź, czy wszystkie połączenia elektryczne są dokręcone
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Zużycie paliwa
- Ilość oleju napędowego zużywana na godzinę (0,11-0,51 l/h w zależności od modelu).
Ilustracje i schematy

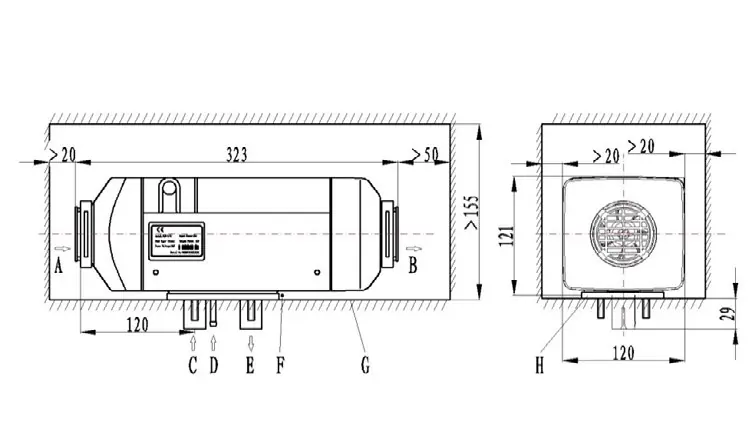

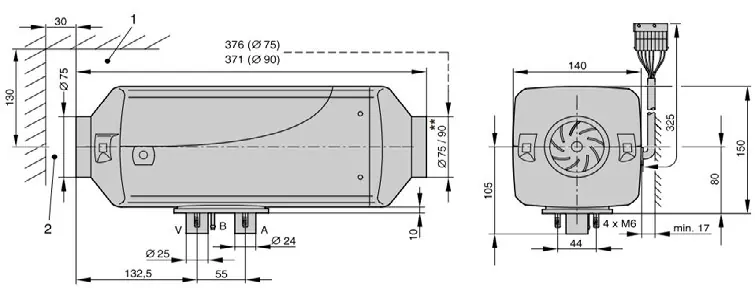

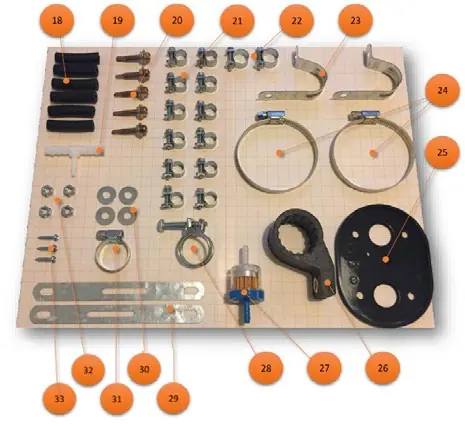

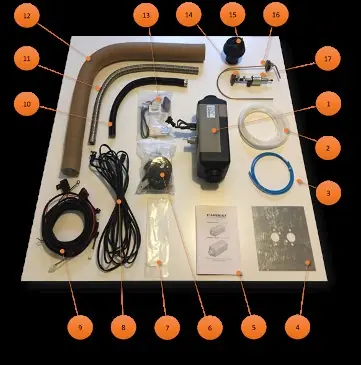

- Schemat montażu (Fig. 11/14) pokazuje rozmieszczenie komponentów w zestawie.
- Schemat elektryczny (Fig. 41/42) przedstawia poprawne podłączenie sterownika i pompy paliwa.
- Schemat pozycji montażowej (Fig. 32) wskazuje dopuszczalne kąty nachylenia pompy paliwa.
Zgodność modelu
- Wymaga zasilania 12V DC.
- Paliwo: Olej napędowy (DIN EN 590).
- Nie używać w pomieszczeniach zamkniętych bez wentylacji (np. garaże).
