Instrukcja obsługi podgrzewacza wody Carbest CozyWater
Szybki przewodnik po instalacji i obsłudze podgrzewacza wody Carbest CozyWater. Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć zasilanie 12V/230V, napełnić zbiornik i rozwiązywać typowe problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Podgrzewacz wody Carbest CozyWater jest przeznaczony do ogrzewania świeżej wody w pojazdach kempingowych. Uwaga: Nigdy nie włączaj urządzenia, jeśli zbiornik nie jest napełniony wodą, ponieważ grozi to uszkodzeniem grzałki (praca na sucho).
Opis urządzenia
Urządzenie występuje w wersjach 8L, 10L oraz 10C (z obsługą 230V). Woda może być podgrzewana w zakresie od 25°C do 75°C. Wersje 8 i 10 posiadają pokrętło termostatu, natomiast wersja 10C wyposażona jest w cyfrowy panel sterowania.
Montaż
Urządzenie można montować poziomo lub pionowo (w pionie przyłącza muszą być skierowane w dół). Miejsce montażu musi wytrzymać obciążenie min. 60 kg, uwzględniając ruch wody podczas jazdy.
Instalacja wodna
Konieczne jest zamontowanie dołączonego zaworu bezpieczeństwa na wlocie zimnej wody. Zawór ten służy do odprowadzania nadmiaru ciśnienia (powyżej 3 bar) oraz do opróżniania zbiornika. Wąż odpływowy z zaworu należy wyprowadzić na zewnątrz pojazdu.
Instalacja elektryczna
Zasilanie 12V: Wymaga zastosowania przekaźnika o obciążalności min. 30A oraz bezpiecznika 30A na przewodzie plusowym. Przekrój przewodu powinien wynosić min. 6 mm².
Zasilanie 230V (tylko model 10C): Podłączenie za pomocą wtyczki z uziemieniem do gniazda zabezpieczonego bezpiecznikiem max. 16A.
Obsługa

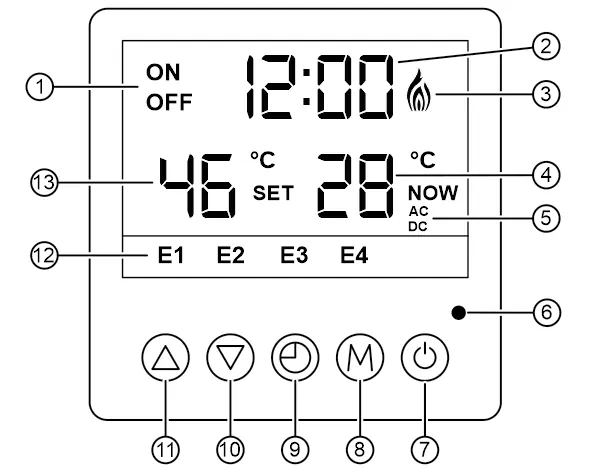

W modelach 8 i 10 temperaturę ustawia się pokrętłem. W modelu 10C służy do tego panel sterowania, który pozwala również na ustawienie timera i wyświetla kody błędów.
Konserwacja i ochrona przed mrozem
W przypadku nieużywania pojazdu zimą, należy całkowicie opróżnić zbiornik przez zawór bezpieczeństwa. Do czyszczenia i odkamieniania używaj standardowych środków do urządzeń kempingowych, octu lub kwasu cytrynowego.
Rozwiązywanie problemów
W przypadku awarii modelu 10C, panel wyświetli kod błędu:
- E1: Prąd upływu – skontaktuj się z elektrykiem.
- E2: Praca na sucho – napełnij zbiornik wodą.
- E3: Błąd czujnika – wymagana naprawa serwisowa.
- E4: Przegrzanie (95°C) – wyłącz zasilanie, poczekaj na ostygnięcie, sprawdź poziom wody.
Praktyczna pomoc
Typowe problemy
Kontrolka nie świeci
Sprawdź zasilanie, bezpiecznik oraz czy urządzenie jest włączone.
Woda nie osiąga ustawionej temperatury
Sprawdź grzałkę, termostat oraz zasilanie urządzenia.
Wyciek wody
Dokręć złącza rur lub wymień uszczelkę przy grzałce.
Błąd E4 (tylko 10C)
Przegrzanie. Odłącz zasilanie, poczekaj na ostygnięcie i upewnij się, że zbiornik jest pełny.
Przed użyciem
- Sprawdź, czy zbiornik jest całkowicie napełniony wodą.
- Upewnij się, że zawór bezpieczeństwa jest zamknięty (dźwignia w poziomie).
- Sprawdź, czy wszystkie połączenia elektryczne są poprawne i zabezpieczone.
- Upewnij się, że zasilanie 12V/230V jest stabilne.
- Otwórz kran ciepłej wody, aby odpowietrzyć układ przed włączeniem grzania.
Ilustracje i schematy
- Schemat instalacji wodnej pokazuje poprawne podłączenie zaworu bezpieczeństwa i odpływu.
- Schemat elektryczny 12V ilustruje podłączenie przekaźnika i bezpiecznika 30A.
Zgodność modelu
- Model 10C obsługuje zarówno zasilanie 12V, jak i 230V.
- Wymagane jest użycie wyłącznie oryginalnego zaworu bezpieczeństwa dostarczonego w zestawie.
