Instrukcja obsługi gazowej płyty grzewczej Dometic CVH 1350GOG, CVH 1525GOG, CVH 1700GOG
Szybki przewodnik po instalacji i obsłudze gazowych płyt grzewczych Dometic serii CVH. Dowiedz się, jak bezpiecznie podłączyć urządzenie, używać palników i dbać o konserwację.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy gazowych płyt grzewczych Dometic serii CVH (CVH 1350GOG, CVH 1525GOG, CVH 1700GOG) przeznaczonych do montażu w przyczepach kempingowych i kamperach. Przed przystąpieniem do instalacji i użytkowania należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, aby uniknąć ryzyka wybuchu, pożaru lub zatrucia tlenkiem węgla.
Opis urządzenia
Urządzenie jest gazową płytą grzewczą ze szklaną powierzchnią. Dostępne są wersje z jednym, dwoma lub trzema palnikami. Płyta wyposażona jest w termoparę bezpieczeństwa, która automatycznie odcina dopływ gazu, jeśli płomień zgaśnie.
Instalacja
Montaż musi być przeprowadzony przez wykwalifikowany personel posiadający odpowiednie uprawnienia gazowe.

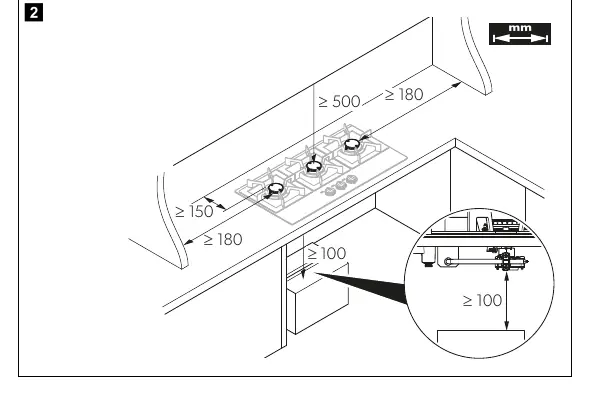

- Miejsce montażu: Wymagana jest odpowiednia wentylacja (otwory o przekroju min. 150 cm2). Należy zachować minimalne odległości od ścianek mebli.
- Wycięcie: Należy wykonać otwór w blacie zgodnie z wymiarami dla danego modelu.
- Uszczelnienie: Pomiędzy blatem a urządzeniem należy umieścić gumową uszczelkę.
- Podłączenie gazu: Należy użyć stalowej rury o średnicy 8 x 1 mm. Po instalacji należy sprawdzić szczelność wszystkich połączeń za pomocą sprayu do wykrywania nieszczelności (nie używać otwartego ognia).
- Podłączenie elektryczne: Urządzenie wymaga zasilania 12 V DC dla zapalarki. W obwodzie należy zainstalować bezpiecznik 1 A.

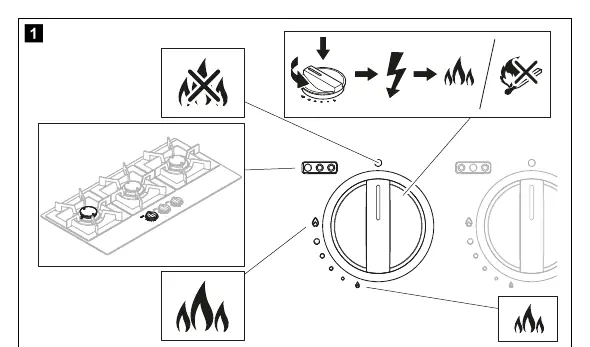

Obsługa
- Włączanie: Przed włączeniem upewnij się, że pomieszczenie jest wentylowane. Wybierz naczynie o odpowiedniej średnicy (S: 12-16 cm, M: 12-18 cm, L: 16-22 cm).
- Wyłączanie: Po zakończeniu gotowania przekręć pokrętło do pozycji zerowej.
Czyszczenie i konserwacja
Przed czyszczeniem urządzenie musi całkowicie ostygnąć. Do czyszczenia używać miękkiej, wilgotnej ściereczki. Raz w roku urządzenie powinno zostać poddane kontroli bezpieczeństwa przez wykwalifikowanego specjalistę.
Dane techniczne
Urządzenie jest przystosowane do zasilania propanem (G31) lub butanem (G30). Szczegółowe parametry ciśnienia gazu oraz zużycia dla poszczególnych palników znajdują się w tabeli w sekcji danych technicznych instrukcji.
Informacje o producencie
Dometic
Praktyczna pomoc
Typowe problemy
Zapach gazu
Nie próbuj zapalać urządzenia, zgaś płomienie, zamknij dopływ gazu, odłącz urządzenie od zasilania gazem i wezwij specjalistę.
Pęknięcie szklanej powierzchni
Natychmiast wyłącz wszystkie palniki, odłącz dopływ gazu i nie używaj urządzenia.
Przed użyciem
- Sprawdź, czy pomieszczenie jest dobrze wentylowane.
- Upewnij się, że używasz odpowiedniego rodzaju gazu (propan/butan).
- Sprawdź, czy naczynia mają odpowiednią średnicę dla danego palnika.
- Upewnij się, że w pobliżu nie ma materiałów łatwopalnych.
- Sprawdź, czy uszczelka między urządzeniem a blatem jest poprawnie zamontowana.
Ilustracje i schematy

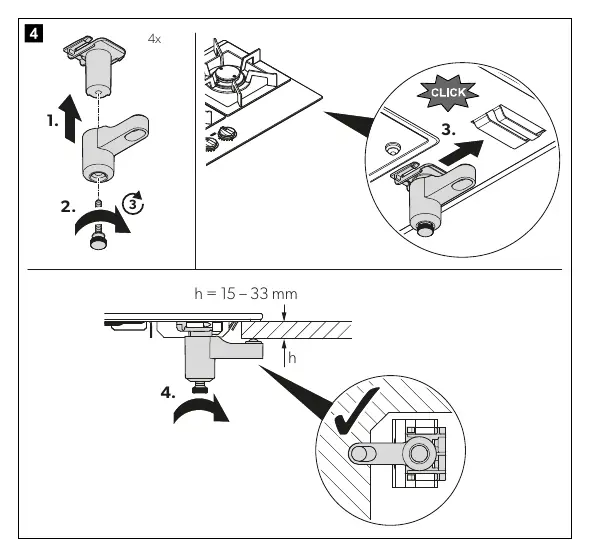

- Rysunek 4: Sposób mocowania urządzenia w blacie.
- Rysunek 5: Schemat podłączenia gazu.
- Rysunek 6: Schemat podłączenia zasilania 12V.
Zgodność modelu
- Przeznaczone wyłącznie do przyczep kempingowych i kamperów.
- Nie używać na łodziach.
