Instrukcja montażu lodówki Dometic RMD10.5XS
Szybki przewodnik instalacji lodówki absorpcyjnej Dometic RMD10.5XS. Dowiedz się, jak poprawnie zamontować urządzenie w przyczepie kempingowej lub kamperze, podłączyć zasilanie gazowe i elektryczne oraz zapewnić odpowiednią wentylację.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Lodówka absorpcyjna Dometic RMD10.5XS jest przeznaczona do montażu w przyczepach kempingowych i kamperach. Kluczowym warunkiem poprawnej pracy jest zapewnienie odpowiedniej wentylacji, aby ciepło mogło być odprowadzane na zewnątrz. Urządzenie musi być zainstalowane w szczelnej wnęce, aby spaliny nie przedostawały się do wnętrza pojazdu. Przed przystąpieniem do prac upewnij się, że pojazd jest zaparkowany poziomo (maksymalne nachylenie 3 stopnie).
Bezpieczeństwo i ostrzeżenia
- Instalacja gazowa i elektryczna: Musi być wykonana przez wykwalifikowanego specjalistę zgodnie z lokalnymi przepisami (np. AS/NZS 3001 dla elektryki, AS/NZS 5601.2 dla gazu).
- Obieg chłodniczy: Nigdy nie otwierać jednostki absorbera – jest pod wysokim ciśnieniem. Nie otwierać obiegu czynnika chłodniczego.
- Szczelność: Nigdy nie używać otwartego ognia do sprawdzania szczelności instalacji gazowej.
- Wentylacja: Nie zasłaniać kratek wentylacyjnych. Zapewnić odpowiedni przepływ powietrza, aby uniknąć przegrzania.
Instalacja lodówki
Lodówka musi być zamontowana w wnęce o odpowiednich wymiarach (wysokość 1246–1251 mm, szerokość 526–531 mm, głębokość 571–586 mm). Należy zastosować oryginalne kratki wentylacyjne Dometic.

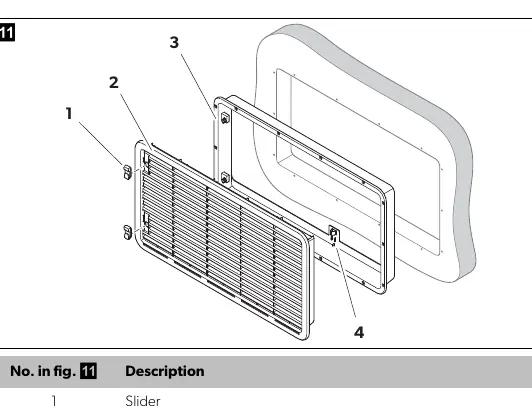

- Wentylacja: Wymagane jest zainstalowanie kratki wlotowej i wylotowej. Jeśli kratka wlotowa nie może być zamontowana na równi z podłogą, należy wykonać otwór odprowadzający gaz o średnicy min. 40 mm.

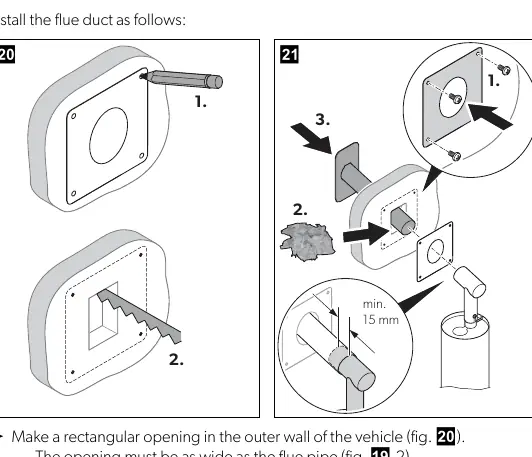

- Odprowadzenie spalin: Należy zainstalować zestaw kominowy (Dometic gas flue kit 3776) i poprowadzić przewód spalinowy przez ścianę zewnętrzną.
- Mocowanie: Lodówkę należy przymocować do ścian wnęki za pomocą sześciu śrub przechodzących przez plastikowe tuleje w obudowie.
Podłączenie do zasilania
- Gaz: Podłączenie musi być wykonane za pomocą metalowego złącza śrubowego. Wymagane jest zainstalowanie łatwo dostępnego zaworu odcinającego. Ciśnienie gazu musi wynosić 2,75 kPa.
- Zasilanie elektryczne: Urządzenie może być zasilane 12V DC oraz 230V AC. Przewody muszą mieć odpowiedni przekrój (min. 6 mm² dla zasilania < 6 m, 10 mm² dla > 6 m). Obwody grzałki i elektroniki muszą być zabezpieczone odpowiednimi bezpiecznikami (20A i 2A).
Dane techniczne
- Pojemność całkowita: 173 l (140 l chłodziarka, 33 l zamrażarka).
- Zasilanie: 230-240V AC / 12V DC.
- Zużycie gazu: 586 g/24 h.
- Waga: 52,5 kg.
Informacje o producencie
Dometic
Praktyczna pomoc
Typowe problemy
Słaba wydajność chłodzenia
Sprawdź, czy zapewniono odpowiednią wentylację (odległość od ścian, kratki wentylacyjne) i czy lodówka nie jest przechylona o więcej niż 3 stopnie.
Zapach amoniaku
Wyłącz lodówkę, przewietrz pomieszczenie i unikaj otwartego ognia – obieg chłodniczy jest uszkodzony.
Przed użyciem
- Upewnij się, że pojazd jest zaparkowany poziomo (maks. 3 stopnie nachylenia).
- Sprawdź, czy wnęka montażowa spełnia wymogi wymiarowe.
- Upewnij się, że masz oryginalne kratki wentylacyjne Dometic.
- Zweryfikuj, czy instalacja gazowa i elektryczna jest zgodna z lokalnymi przepisami.
- Upewnij się, że przewód spalinowy jest poprawnie zamontowany i uszczelniony.
Parametry w praktyce
- Pojemność całkowita
- 173 litry (140 l chłodziarka + 33 l zamrażarka).
- Zużycie gazu
- 586 gramów na 24 godziny.
Ilustracje i schematy
- Schematy instalacji pokazują prawidłowe rozmieszczenie kratek wentylacyjnych i odprowadzenia spalin.

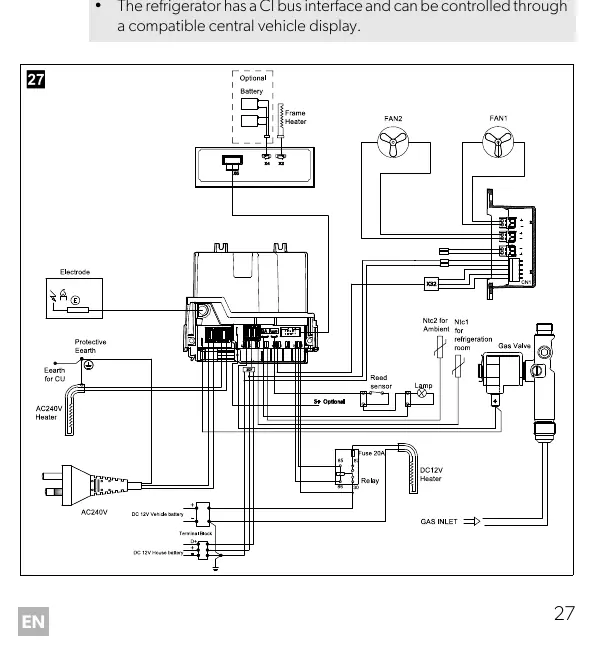

- Schematy elektryczne ilustrują podłączenie zasilania 12V DC i 230V AC.
Zgodność modelu
- Przeznaczona wyłącznie do montażu w przyczepach kempingowych i kamperach.
- Wymaga instalacji w szczelnej wnęce oddzielonej od przestrzeni mieszkalnej.
