Instrukcja montażu lodówki absorpcyjnej Dometic 10-SERIES
Kompletny przewodnik instalacji i podłączenia lodówek absorpcyjnych z serii Dometic 10-SERIES. Zawiera wytyczne dotyczące wentylacji, uszczelnienia, podłączenia gazowego oraz elektrycznego (DC/AC).
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące profesjonalnej instalacji lodówek absorpcyjnych Dometic serii 10. Urządzenie jest przeznaczone do montażu w przyczepach kempingowych i samochodach kempingowych. Kluczowe jest zapewnienie odpowiedniej wentylacji oraz szczelności instalacji, aby zapobiec przedostawaniu się spalin do wnętrza pojazdu.
Bezpieczeństwo
- W przypadku wyczucia gazu: otwórz okna, wygaś płomienie, nie używaj przełączników elektrycznych, zamknij dopływ gazu i opuść pojazd.
- Urządzenie musi być instalowane przez wykwalifikowany personel zgodnie z lokalnymi przepisami (np. ANSI Z223.1/NFPA54).
- Nie używaj otwartego ognia do sprawdzania szczelności.
- Zabrania się otwierania jednostki absorpcyjnej (wysokie ciśnienie).
Przygotowanie do instalacji
Lodówka musi być zainstalowana w niszy, która zapewnia stabilność podczas jazdy. Pojazd musi być zaparkowany poziomo (maksymalne nachylenie 3°). Należy zapewnić dostęp serwisowy oraz możliwość łatwego demontażu urządzenia.
Wentylacja
Konieczne jest wykonanie otworów wlotowych i wylotowych powietrza w ścianie zewnętrznej. Odległość między nimi musi wynosić co najmniej 1050 mm. Jeśli nie jest to możliwe, należy zastosować wywietrznik dachowy. Wlot powietrza powinien być usytuowany jak najniżej, a wylot jak najwyżej.
Montaż w miejscu szczelnym
Lodówka musi być zainstalowana w sposób uniemożliwiający pobieranie powietrza do spalania z wnętrza pojazdu. Należy zastosować uszczelki (np. wargowe lub podwójne) między tylnym panelem lodówki a wnętrzem pojazdu, aby zapewnić pełną szczelność.
Podłączenie gazowe
Podłączenie musi być wykonane przez specjalistę. Należy używać wyłącznie gazu propan lub butan. Wymagane jest zastosowanie metalowego połączenia śrubowego. Po instalacji konieczne jest przeprowadzenie testu szczelności i testu płomienia przez autoryzowanego specjalistę.
Podłączenie elektryczne
Instalacja elektryczna musi być wykonana zgodnie z obowiązującymi normami. Należy chronić linie zasilające za pomocą odpowiednich bezpieczników (2 A dla elektroniki, 20 A dla elementu grzejnego). Nie należy łączyć przewodów dodatnich i ujemnych w jeden wspólny przewód.
Konserwacja i utylizacja
W przypadku utylizacji starego urządzenia należy zdemontować drzwi i pozostawić półki wewnątrz, aby zapobiec przypadkowemu zamknięciu osób w środku.
Informacje o producencie
Dometic
Praktyczna pomoc
Typowe problemy
Zapach amoniaku wewnątrz pojazdu
Natychmiast wyłącz urządzenie, unikaj źródeł ognia i iskier, dobrze przewietrz pomieszczenie – oznacza to uszkodzenie obiegu chłodniczego.
Słaba wydajność chłodzenia
Sprawdź, czy wentylacja jest optymalna (odległość między wlotem a wylotem min. 1050 mm) oraz czy lodówka nie jest zainstalowana w miejscu narażonym na nadmierne ciepło.
Przed użyciem
- Upewnij się, że pojazd jest zaparkowany poziomo (maks. nachylenie 3°).
- Sprawdź, czy wszystkie połączenia gazowe są szczelne (wymagany test przez specjalistę).
- Upewnij się, że przewody zasilające są suche przed podłączeniem.
- Zweryfikuj, czy napięcie zasilania jest zgodne z tabliczką znamionową.
- Upewnij się, że otwory wentylacyjne nie są zasłonięte przez akcesoria pojazdu.
Parametry w praktyce
- Ciśnienie gazu
- 30 mbar (0.44 PSI) – wymagane dla poprawnej pracy palnika.
- Klasa klimatyczna
- SN (od +10 °C do +32 °C) – zakres temperatur otoczenia dla poprawnej pracy.
Ilustracje i schematy
- Rysunek 1: Wymiary montażowe lodówki.
- Rysunek 3-6: Prawidłowe i nieprawidłowe sposoby wentylacji (ściana vs dach).

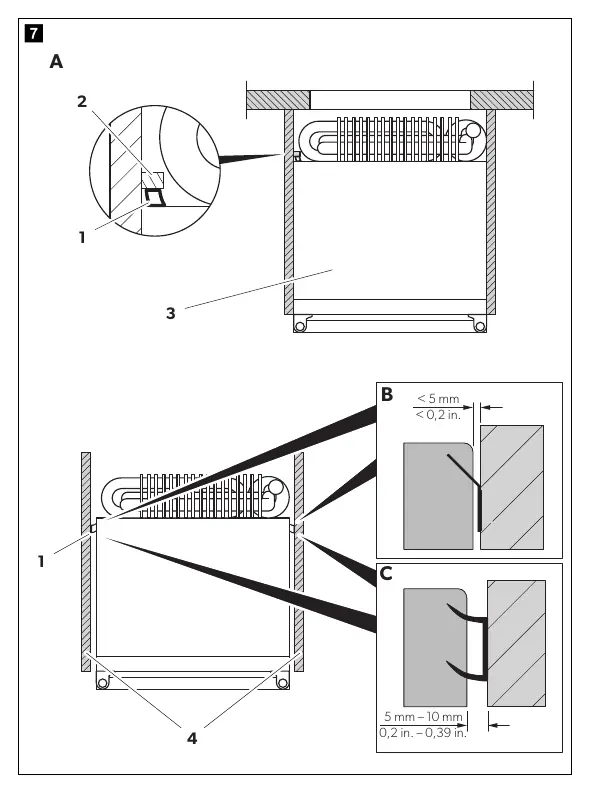

- Rysunek 7: Metody uszczelnienia lodówki w niszy (A, B, C).

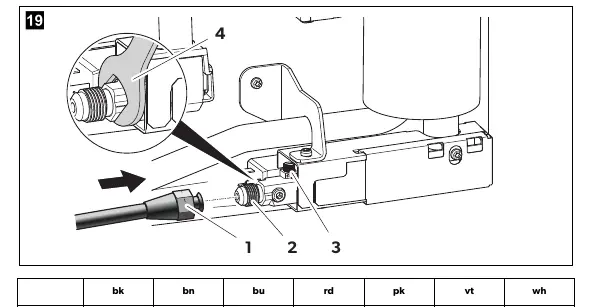

- Rysunek 19: Podłączenie gazowe z użyciem klucza kontrującego.
- Rysunek 20: Schemat elektryczny połączeń DC.
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do przyczep kempingowych i samochodów kempingowych.
- Wymagane użycie oryginalnych kratek wentylacyjnych Dometic.
- Modele RML10.4 i RML10.4T posiadają interfejs CI-Bus do sterowania z wyświetlacza pojazdu.
