Instrukcja montażu klimatyzatora dachowego Dometic RTX 1000 / RTX 2000

Najważniejsze informacje z instrukcji

Niniejsza instrukcja przedstawia proces montażu klimatyzatorów dachowych z serii Dometic RTX 1000 oraz RTX 2000. Dokument skupia się na przygotowaniu otworu w dachu pojazdu, prawidłowym uszczelnieniu urządzenia oraz bezpiecznym podłączeniu zasilania 12V. Przed przystąpieniem do prac upewnij się, że posiadasz odpowiednie narzędzia i zapoznałeś się z wymiarami montażowymi.

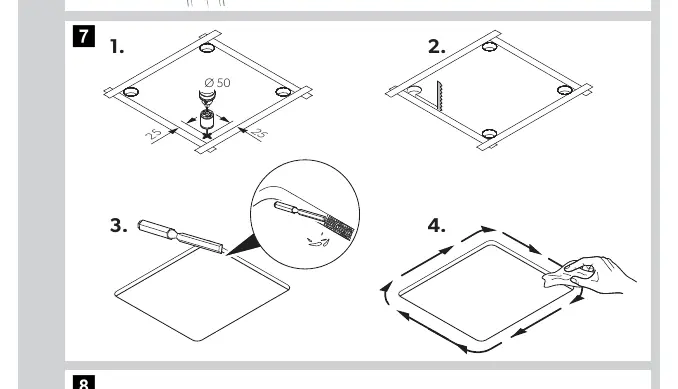

Przygotowanie otworu montażowego

Montaż wymaga wykonania otworu w dachu pojazdu o wymiarach 400x400 mm. Przed wycięciem otworu należy upewnić się, że konstrukcja dachu jest stabilna i pozwala na bezpieczny montaż urządzenia. Należy zachować odpowiednie odstępy od krawędzi dachu zgodnie z rysunkami technicznymi.

Montaż klimatyzatora

Proces montażu obejmuje następujące kroki:

• Przygotowanie powierzchni dachu i oczyszczenie jej z zanieczyszczeń.

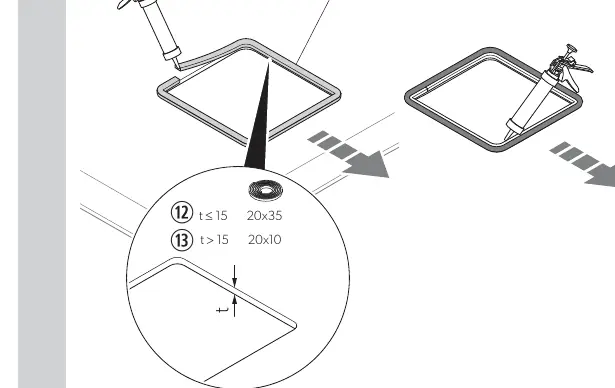

• Nałożenie uszczelki na podstawę klimatyzatora (zwróć uwagę na grubość uszczelki w zależności od grubości dachu).
• Umieszczenie klimatyzatora w otworze montażowym.

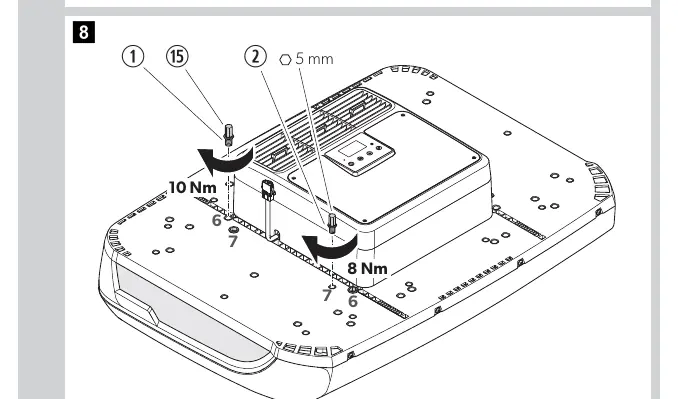

• Przykręcenie urządzenia od wewnątrz pojazdu za pomocą dostarczonych śrub.
• Dokręcanie śrub musi odbywać się z zachowaniem określonych momentów obrotowych (5 Nm, 8 Nm lub 10 Nm w zależności od punktu mocowania).

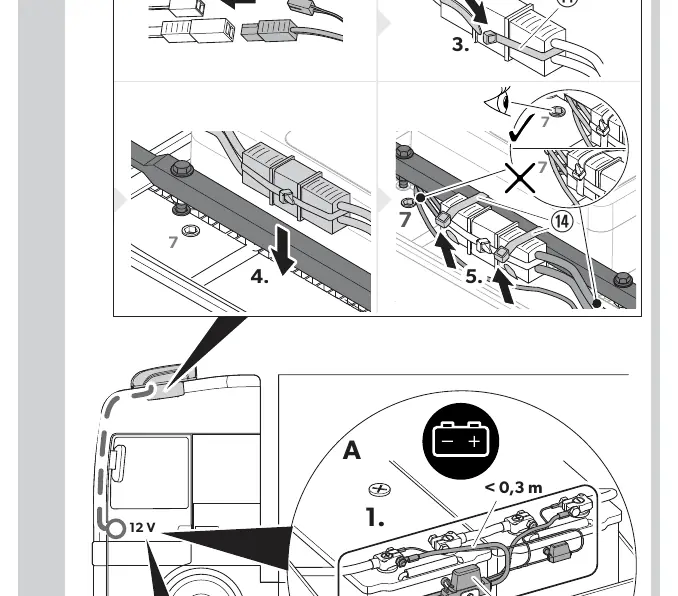

Podłączenie elektryczne

Klimatyzator wymaga zasilania 12V. Kluczowe zasady podłączenia:

• Przewód zasilający powinien być poprowadzony bezpośrednio do akumulatora.
• Odległość między klimatyzatorem a akumulatorem powinna być mniejsza niż 0,3 m.
• Upewnij się, że polaryzacja jest poprawna (plus do plusa, minus do minusa).

Dobór śrub montażowych

Długość śrub montażowych (L1, L2, L3) zależy od grubości dachu pojazdu (oznaczonej jako x). Należy obliczyć wymaganą długość śrub zgodnie z wzorami podanymi w instrukcji:

• L1 = x + 5...9 mm
• L2 = x + 23...27 mm
• L3 = x + 9 mm
