Instrukcja obsługi przetwornicy napięcia Enerdrive 12V 600W

Najważniejsze informacje z instrukcji

Przetwornica Enerdrive 12V 600W służy do zasilania urządzeń AC w pojazdach, łodziach i przyczepach kempingowych. Urządzenie wymaga profesjonalnego montażu przez wykwalifikowanego technika. Przed użyciem należy bezwzględnie zapoznać się z ostrzeżeniami dotyczącymi zagrożenia pożarem, porażeniem prądem oraz wybuchem. Przetwornica nie zawiera części serwisowalnych przez użytkownika.

Opis urządzenia

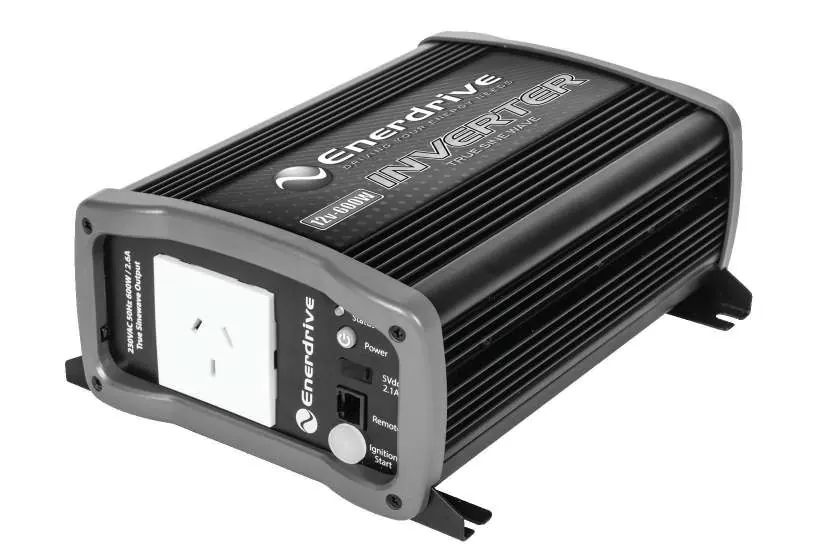

Urządzenie wyposażone jest w gniazdo wyjściowe AC, wskaźnik statusu LED, przycisk zasilania, port USB (5V/2.1A), port zdalnego sterowania oraz wejście Ignition Start. Z tyłu znajdują się terminale DC (dodatni i ujemny) oraz otwór wentylacyjny.

Instalacja systemu

Instalacja musi być zgodna z lokalnymi przepisami elektrycznymi. Wymagane jest użycie akumulatora typu deep cycle oraz przewodów o przekroju minimum 16mm² (maksymalna długość 1.5m). Na linii dodatniej DC należy zainstalować bezpiecznik lub wyłącznik o wartości minimum 70A/16V. Urządzenie należy montować w miejscu suchym, z dala od bezpośredniego światła słonecznego i wilgoci, zapewniając minimum 75mm wolnej przestrzeni wokół obudowy dla wentylacji.

Obsługa przetwornicy

Aby włączyć lub wyłączyć urządzenie, należy przytrzymać zielony przycisk przez 1-2 sekundy. Przetwornica posiada funkcję "Power Save", która po aktywacji przełącza urządzenie w tryb pulsacyjny, jeśli obciążenie spadnie poniżej 10W. Funkcję tę można włączyć/wyłączyć, przytrzymując przycisk zasilania przez ponad 5 sekund, aż wskaźnik statusu mignie trzy razy.

Wskaźniki statusu

Wskaźnik LED informuje o stanie pracy urządzenia:

• Stałe zielone: Normalna praca, dostępne zasilanie AC.
• Zielone z alarmem: Ostrzeżenie (napięcie lub temperatura), zasilanie AC dostępne.
• Miganie (bursztynowy/czerwony): Ostrzeżenie przy niskim obciążeniu.
• Stałe czerwone z alarmem: Wyłączenie awaryjne (przeciążenie, błąd napięcia lub przegrzanie).

Rozwiązywanie problemów

W przypadku braku zasilania AC, sprawdź bezpiecznik lub wyłącznik obwodu. Jeśli wskaźnik statusu sygnalizuje błąd, sprawdź stan naładowania akumulatora oraz drożność otworów wentylacyjnych. W przypadku wyłączenia awaryjnego, usuń przyczynę (np. przeciążenie) i zrestartuj urządzenie przyciskiem.

Dane techniczne

Urządzenie oferuje moc ciągłą 600W przy napięciu wyjściowym 230Vac 50Hz. Zakres napięcia wejściowego DC wynosi 10.5 – 15.9V. Przetwornica posiada zabezpieczenia przed zbyt niskim i zbyt wysokim napięciem oraz przegrzaniem.
