Instrukcja obsługi lodówki Dometic NRX 115C
Szybki przewodnik po instalacji i obsłudze lodówki Dometic NRX 115C. Dowiedz się, jak prawidłowo zamontować urządzenie, zapewnić odpowiednią wentylację, podłączyć zasilanie DC/AC oraz zmienić kierunek otwierania drzwi.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Lodówka Dometic serii NRX jest urządzeniem przeznaczonym do zabudowy w meblach. Kluczowym warunkiem poprawnej pracy urządzenia jest zapewnienie odpowiedniej wentylacji wnęki, w której zostanie umieszczona lodówka. Niewłaściwa cyrkulacja powietrza prowadzi do skrócenia żywotności kompresora i obniżenia wydajności chłodzenia. Urządzenie obsługuje zasilanie prądem stałym (DC 12/24V) oraz prądem zmiennym (AC 100-240V).
Instalacja i wentylacja
Podczas montażu lodówki w meblach należy bezwzględnie przestrzegać minimalnych odstępów dla przepływu powietrza:
- Wymagany odstęp od ścian mebli wynosi minimum 50 mm (2 cale).
- Należy zapewnić swobodny przepływ powietrza wlotowego i wylotowego zgodnie ze schematami montażowymi.
- Zablokowanie otworów wentylacyjnych spowoduje przegrzewanie się urządzenia.
Podłączenie elektryczne
Lodówka może być zasilana z dwóch źródeł:
- Zasilanie DC (12/24V): Wymaga zastosowania przewodów o odpowiednim przekroju (minimum 4 mm²). Należy pamiętać o zabezpieczeniu obwodu bezpiecznikiem 15A.
- Zasilanie AC (100-240V): Podłączenie do sieci elektrycznej powinno odbywać się zgodnie z lokalnymi przepisami.

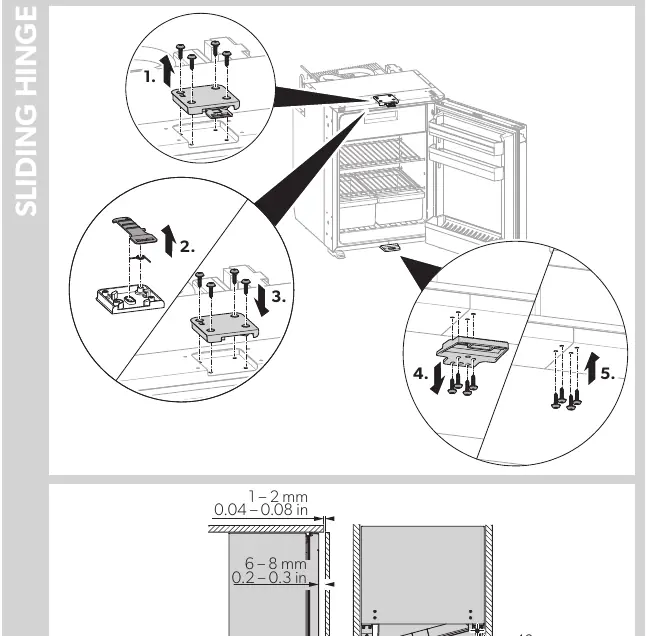

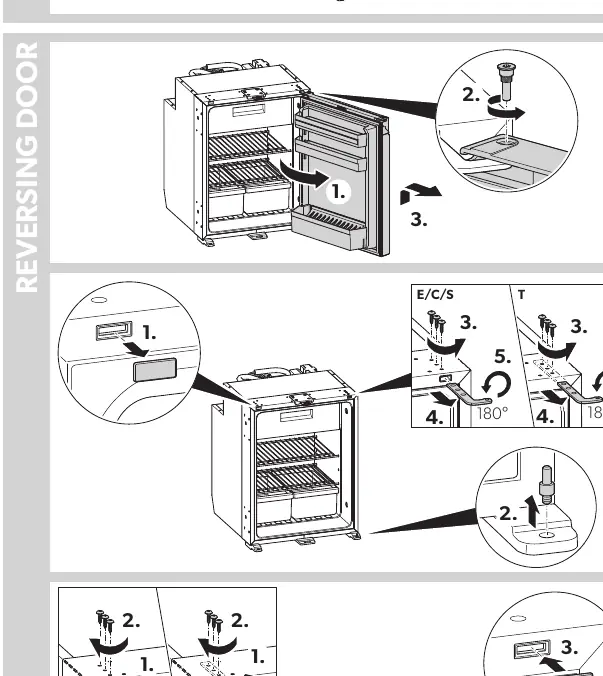

Zmiana kierunku otwierania drzwi
Konstrukcja lodówki pozwala na zmianę kierunku otwierania drzwi. Proces ten obejmuje:
- Demontaż zawiasów górnych i dolnych.
- Przełożenie elementów mocujących na drugą stronę urządzenia.
- Ponowny montaż drzwi i regulację ich położenia, aby zapewnić szczelność uszczelki.

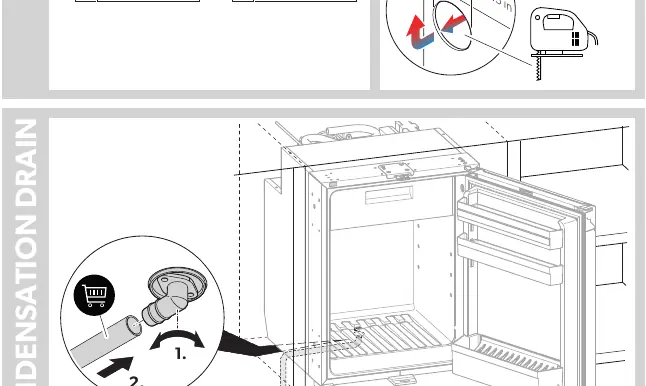

Konserwacja i odpływ kondensatu
Urządzenie wyposażone jest w system odprowadzania kondensatu. Należy regularnie sprawdzać drożność odpływu, aby uniknąć gromadzenia się wody wewnątrz komory chłodziarki. W przypadku zabrudzenia, należy oczyścić przewód odpływowy.
Informacje o producencie
Dometic
Praktyczna pomoc
Typowe problemy
Słabe chłodzenie lub krótka żywotność urządzenia
Zapewnij minimalny odstęp 50 mm (2 cale) wokół lodówki dla prawidłowej cyrkulacji powietrza.
Błąd zasilania DC
Sprawdź, czy przekrój przewodów zasilających wynosi co najmniej 4 mm² oraz czy bezpiecznik 15A jest sprawny.
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową.
- Upewnij się, że zapewniono min. 50 mm odstępu od ścian mebli.
- Sprawdź drożność odpływu kondensatu.
- Upewnij się, że urządzenie jest wypoziomowane.
Ilustracje i schematy

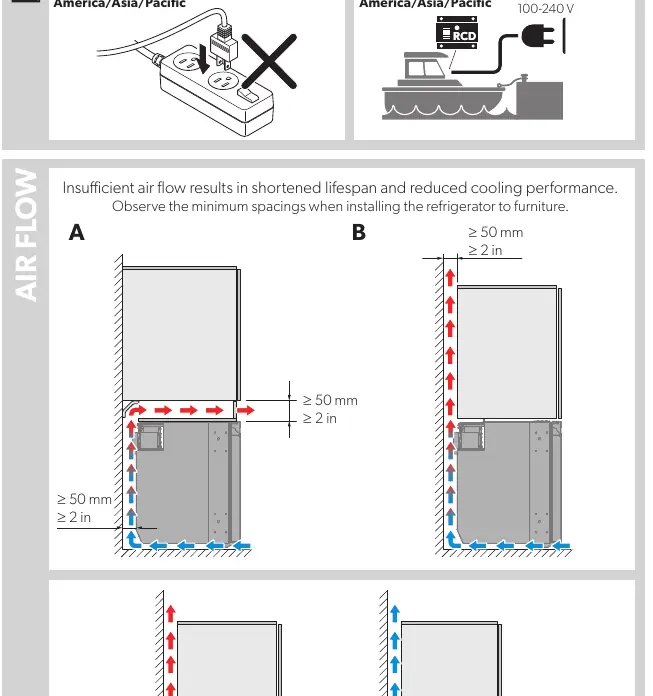

- Schemat przepływu powietrza pokazuje konieczność zachowania odstępów 50 mm.

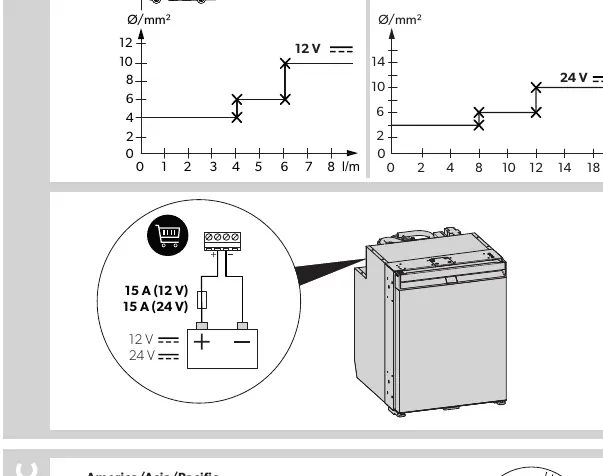

- Schemat DC pokazuje poprawne podłączenie do akumulatora z bezpiecznikiem 15A.
Zgodność modelu
- Urządzenie przeznaczone do zabudowy w meblach.
- Wymaga odpowiedniej wentylacji wnęki.
