Instrukcja obsługi i montażu klimatyzatora dachowego Dometic

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy instalacji i obsługi klimatyzatorów dachowych Dometic z uniwersalną skrzynką rozdzielczą powietrza (ADB) i sterowaniem mechanicznym. Urządzenie jest przeznaczone do montażu na dachu pojazdów rekreacyjnych (RV). Przed przystąpieniem do prac należy upewnić się, że otwór dachowy jest odpowiednio przygotowany, a zasilanie elektryczne jest odłączone.

Opis urządzenia

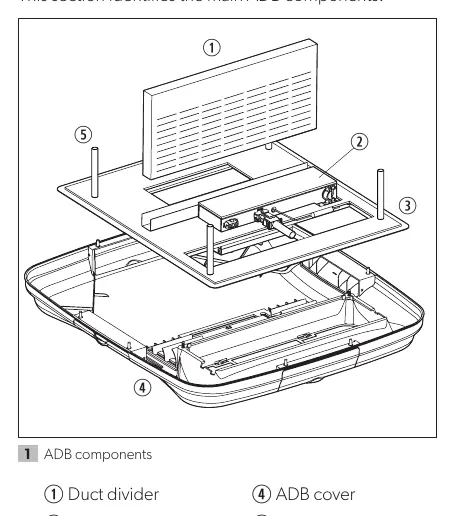

Klimatyzator składa się z dwóch głównych komponentów: jednostki dachowej oraz wewnętrznej skrzynki rozdzielczej powietrza (ADB). Skrzynka ADB zawiera elementy sterujące, filtr powietrza oraz nawiewy.

Przygotowanie i montaż

Montaż wymaga precyzyjnego przygotowania otworu w dachu pojazdu:

• Wymagany otwór dachowy: 14.3 x 14.3 cala (363 x 363 mm).
• Grubość dachu musi wynosić od 1.5 do 6.0 cala (38–152 mm).
• Konstrukcja dachu musi być wzmocniona, aby utrzymać ciężar urządzenia.
• Przegroda kanału (duct divider) musi zostać przycięta zgodnie z grubością sufitu pojazdu, korzystając z tabeli w instrukcji.
• Połączenia elektryczne muszą być wykonane zgodnie ze schematami dla danego modelu.
• Urządzenie mocuje się za pomocą czterech śrub montażowych, dokręcanych z odpowiednim momentem obrotowym (22.2 in. lbs dla FreshJet, 40-50 in. lbs dla pozostałych modeli).

Obsługa urządzenia

Sterowanie odbywa się za pomocą pokręteł na panelu ADB:

• Pokrętło wyboru (8 pozycji): Służy do wyboru trybu pracy (chłodzenie, grzanie, wentylacja) oraz prędkości wentylatora.
• Pokrętło termostatu: Zarządza pracą sprężarki w zakresie temperatur 65–90 °F (18–32 °C).
• Tryb chłodzenia: Dostępne są trzy prędkości wentylatora (High, Medium, Low).
• Tryb grzania: Dostępny w modelach wyposażonych w grzałkę (heat strip).
• Tryb wentylacji: Pozwala na cyrkulację powietrza bez chłodzenia i grzania.

Konserwacja

Regularna konserwacja zapewnia wydajną pracę urządzenia:

• Filtr powietrza: Należy czyścić co najmniej co dwa tygodnie pracy. Filtr należy wyjąć, umyć w wodzie z mydłem i dokładnie wysuszyć przed ponownym montażem.
• Obudowa ADB: Czyścić miękką szmatką zwilżoną łagodnym detergentem. Nie używać past polerskich ani proszków ściernych.

Rozwiązywanie problemów

W przypadku problemów z działaniem urządzenia, sprawdź najpierw bezpieczniki i wyłączniki automatyczne. Jeśli klimatyzator nie chłodzi, upewnij się, że filtr jest czysty, a nawiewy są otwarte. W przypadku formowania się szronu na parowniku, ustaw termostat na wyższą temperaturę lub uruchom tryb wentylacji.
