Instrukcja montażu lodówki Dometic NRX
Szybki przewodnik instalacji lodówek serii Dometic NRX. Dowiedz się, jak prawidłowo zamontować urządzenie, zapewnić odpowiednią wentylację, podłączyć zasilanie DC/AC oraz zmienić kierunek otwierania drzwi.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu lodówek z serii Dometic NRX (modele NRX 0035, 0050, 0060, 0080, 0115, 0130). Kluczowym warunkiem poprawnej pracy urządzenia jest zapewnienie odpowiedniej wentylacji oraz prawidłowe podłączenie zasilania. Niewłaściwa instalacja może prowadzić do skrócenia żywotności lodówki i obniżenia wydajności chłodzenia.

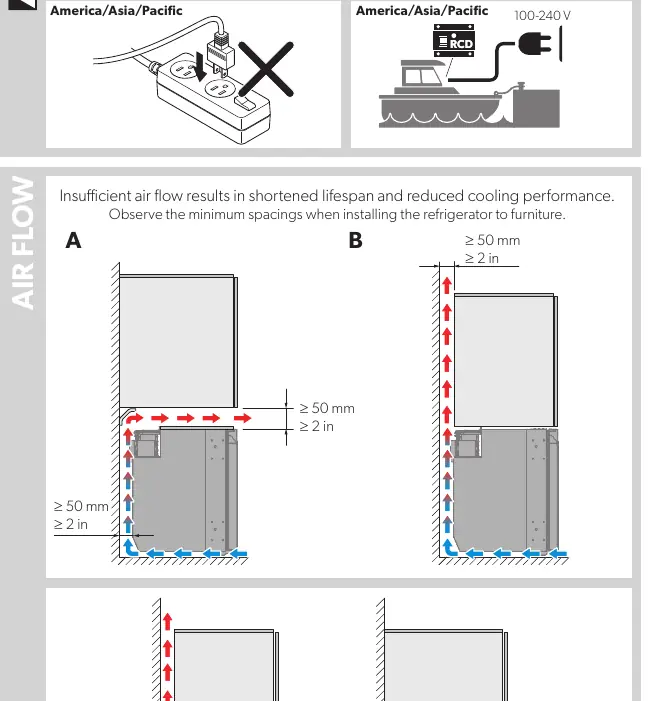

Wymagania dotyczące wentylacji
Aby zapewnić prawidłowy przepływ powietrza, należy zachować minimalne odstępy podczas montażu lodówki w meblach:
- Minimalny odstęp: 50 mm (2 cale) wokół urządzenia.
- Niedostateczna wentylacja powoduje przegrzewanie się układu, co skutkuje gorszym chłodzeniem i szybszym zużyciem komponentów.
Podłączenie zasilania
Lodówki serii NRX mogą być zasilane prądem stałym (DC) lub zmiennym (AC):

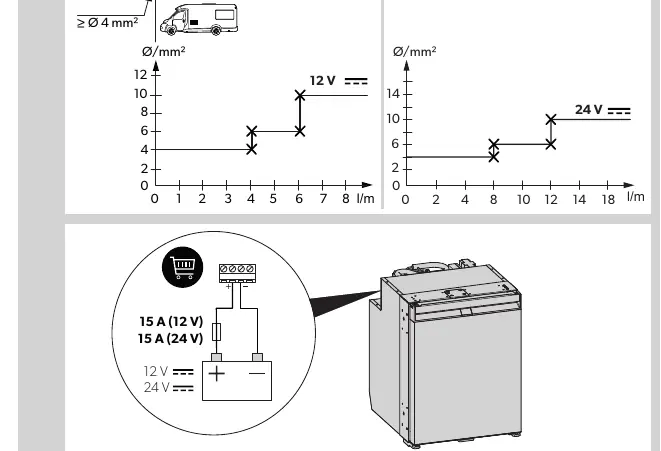

- Zasilanie DC (12/24 V): Należy dobrać odpowiedni przekrój przewodu w zależności od odległości od źródła zasilania, aby uniknąć spadków napięcia. Instrukcja zawiera wykresy doboru przekroju kabla (mm²) w zależności od natężenia prądu i długości instalacji.
- Zasilanie AC (100-240 V): Podłączenie powinno być wykonane zgodnie z lokalnymi przepisami elektrycznymi.

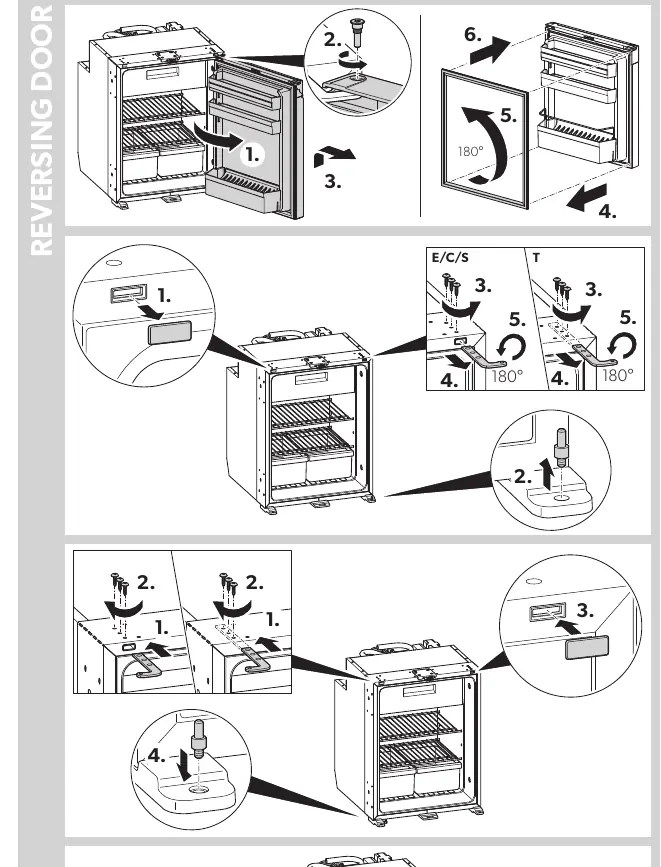

Zmiana kierunku otwierania drzwi
Instrukcja zawiera szczegółowe kroki umożliwiające zmianę kierunku otwierania drzwi lodówki:
- Zdemontuj zawiasy zgodnie z rysunkiem technicznym.
- Przełóż elementy mocujące na drugą stronę urządzenia.
- Upewnij się, że uszczelka drzwi przylega równo po ponownym montażu.
Montaż w meblach
Proces instalacji obejmuje:
- Mocowanie (Fixing): Zabezpieczenie lodówki wewnątrz wnęki meblowej za pomocą dedykowanych elementów montażowych.

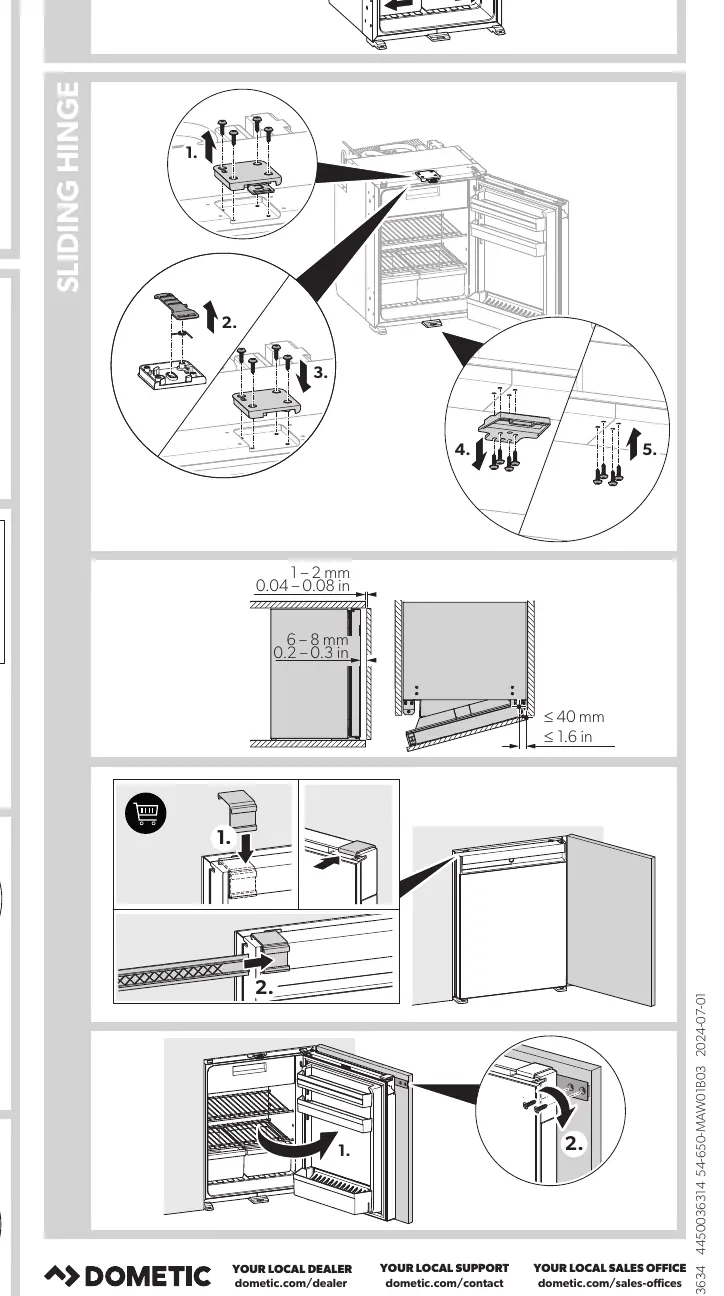

- Zawiasy przesuwne (Sliding Hinge): Montaż zawiasów umożliwiających płynne otwieranie drzwi lodówki wraz z frontem meblowym. Należy zachować szczeliny montażowe (1-2 mm oraz 6-8 mm) zgodnie ze schematem.
Odpływ kondensatu
Należy regularnie sprawdzać drożność odpływu kondensatu. Wąż odpływowy powinien być poprowadzony w sposób umożliwiający swobodne odprowadzanie wody na zewnątrz urządzenia.
Informacje o producencie
Dometic
Praktyczna pomoc
Typowe problemy
Obniżona wydajność chłodzenia
Sprawdź, czy zapewniono wymagane 50 mm odstępu wokół lodówki dla prawidłowej cyrkulacji powietrza.
Problemy z zasilaniem DC
Upewnij się, że przekrój przewodu zasilającego jest odpowiedni do długości instalacji (zbyt cienki przewód powoduje spadki napięcia).
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową (12/24V DC lub 100-240V AC).
- Upewnij się, że wnęka meblowa zapewnia min. 50 mm wolnej przestrzeni wokół lodówki.
- Sprawdź, czy przewód zasilający DC ma odpowiedni przekrój (zgodnie z wykresem w instrukcji).
- Upewnij się, że odpływ kondensatu jest drożny i poprawnie zainstalowany.
- Sprawdź, czy drzwi domykają się szczelnie po montażu.
Parametry w praktyce
- 100-240 V AC
- Napięcie zasilania prądem zmiennym (sieciowe).
Ilustracje i schematy
- Wykresy DC pokazują zależność między przekrojem kabla (Ø/mm²) a długością instalacji (l/m) dla 12V i 24V.
- Schematy wentylacji pokazują prawidłowy przepływ powietrza (strzałki) oraz miejsca, w których nie wolno blokować wlotów/wylotów.
Zgodność modelu
- Urządzenie przeznaczone do zabudowy w meblach.
- Wymagana instalacja RCD przy zasilaniu AC w niektórych regionach (np. łodzie).
