Instrukcja montażu lodówki absorpcyjnej Dometic RML 10.4
Kompletny przewodnik instalacji lodówki absorpcyjnej Dometic serii 10 (RML 10.4, RML 10.4S, RML 10.4T). Zawiera wytyczne dotyczące montażu wnękowego, zapewnienia szczelności, instalacji wentylacji, odprowadzania kondensatu oraz...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy profesjonalnego montażu lodówek absorpcyjnych Dometic serii 10 (modele RML 10.4, RML 10.4S, RML 10.4T). Dokument zawiera kluczowe wytyczne dotyczące bezpieczeństwa, przygotowania wnęki montażowej, instalacji systemów wentylacyjnych oraz podłączenia mediów (gaz, prąd stały i zmienny). Instalacja musi być przeprowadzona przez wykwalifikowany personel zgodnie z lokalnymi przepisami.
Bezpieczeństwo i ostrzeżenia
- Zagrożenie wybuchem: Nigdy nie otwierać agregatu absorpcyjnego (wysokie ciśnienie). Używać wyłącznie regulatorów ciśnienia o stałym ustawieniu zgodnych z normami krajowymi.
- Zagrożenie pożarowe: Nie używać łatwopalnych materiałów (np. silikonu, pianki montażowej) do uszczelniania. Używać wyłącznie propanu lub butanu (nie gazu ziemnego).
- Zagrożenie zdrowia: Nie używać uszkodzonego urządzenia. Naprawy mogą być wykonywane tylko przez wykwalifikowany personel.
Przygotowanie do montażu
Lodówka musi być zainstalowana w sposób zapewniający stabilność podczas jazdy oraz łatwy dostęp serwisowy. Wymagane jest zachowanie minimalnego odstępu 5 mm od podłogi, aby umożliwić swobodne otwieranie drzwi. Urządzenie musi być zamontowane w wnęce, która zapobiega przedostawaniu się spalin do wnętrza pojazdu (montaż szczelny).
Wentylacja
Prawidłowa cyrkulacja powietrza jest kluczowa dla wydajności chłodzenia:

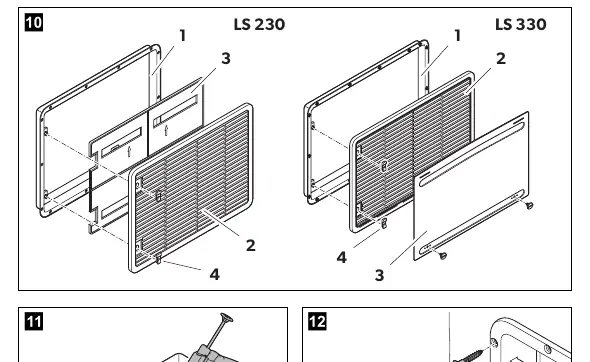

- W ścianie zewnętrznej należy wykonać otwór wlotowy i wylotowy z oryginalnymi kratkami wentylacyjnymi Dometic.
- Odległość między wlotem a wylotem musi wynosić co najmniej 1050 mm.
- Jeśli nie można zachować minimalnej odległości, należy zastosować wywietrznik dachowy.
- W przypadku montażu w podłodze (w pobliżu palnika gazowego), otwór wlotowy musi mieć średnicę co najmniej 40 mm i być zabezpieczony deflektorem przed zanieczyszczeniami.
Podłączenie gazu i zasilania
- Gaz: Podłączenie musi być wykonane przez specjalistę. Wymagane jest użycie metalowego złącza śrubowego. Nie wolno usuwać białego filtra gazu. Zawsze używać klucza kontrującego (17 mm) przy dokręcaniu.
- Zasilanie elektryczne: Instalacja elektryczna musi być wykonana zgodnie z przepisami. Lodówka posiada interfejs CI-Bus (w wybranych modelach).
- Zasilanie DC: Przewody zasilające elektronikę i element grzejny muszą być zabezpieczone odpowiednimi bezpiecznikami (2 A dla elektroniki, 20 A dla elementu grzejnego). Nie łączyć przewodów dodatnich i ujemnych w jeden wspólny przewód.
Dane techniczne
Modele RML 10.4, RML 10.4S, RML 10.4T pracują przy napięciu 230 V AC / 12 V DC. Ciśnienie gazu wynosi 30 mbar. Klasa klimatyczna to SN.
Informacje o producencie
Dometic
Praktyczna pomoc
Typowe problemy
Zapach amoniaku wewnątrz pojazdu
Natychmiast wyłączyć urządzenie, unikać otwartego ognia i dobrze przewietrzyć pomieszczenie. Uszkodzony obieg chłodniczy wymaga serwisu.
Słaba wydajność chłodzenia
Sprawdzić, czy wentylacja (wlot/wylot) nie jest zablokowana. Upewnić się, że odległość od ściany tylnej nie przekracza 25 mm.
Lodówka nie działa na gazie
Sprawdzić ciśnienie gazu na tabliczce znamionowej i upewnić się, że używany jest odpowiedni regulator ciśnienia.
Przed użyciem
- Sprawdzić, czy napięcie zasilania jest zgodne z tabliczką znamionową.
- Upewnić się, że wszystkie połączenia gazowe są szczelne (test szczelności wykonany przez specjalistę).
- Sprawdzić, czy kratki wentylacyjne są drożne i oryginalne.
- Upewnić się, że lodówka jest stabilnie zamocowana w wnęce.
- Sprawdzić, czy przewody zasilające są suche i nieuszkodzone.
Parametry w praktyce
- Ciśnienie gazu
- 30 mbar - wymagane dla poprawnej pracy palnika.
- Klasa klimatyczna
- SN - urządzenie zaprojektowane do pracy w temperaturach otoczenia od +10°C do +32°C.
- Bezpiecznik elektroniki
- 2 A - wymagany dla ochrony obwodu sterującego.
- Bezpiecznik grzałki
- 20 A - wymagany dla ochrony obwodu grzałki 12V.
Ilustracje i schematy
- Rysunki 4-7 pokazują prawidłowe rozmieszczenie otworów wentylacyjnych i deflektorów ciepła.
- Rysunek 8 ilustruje metody uszczelniania lodówki w wnęce (montaż szczelny).

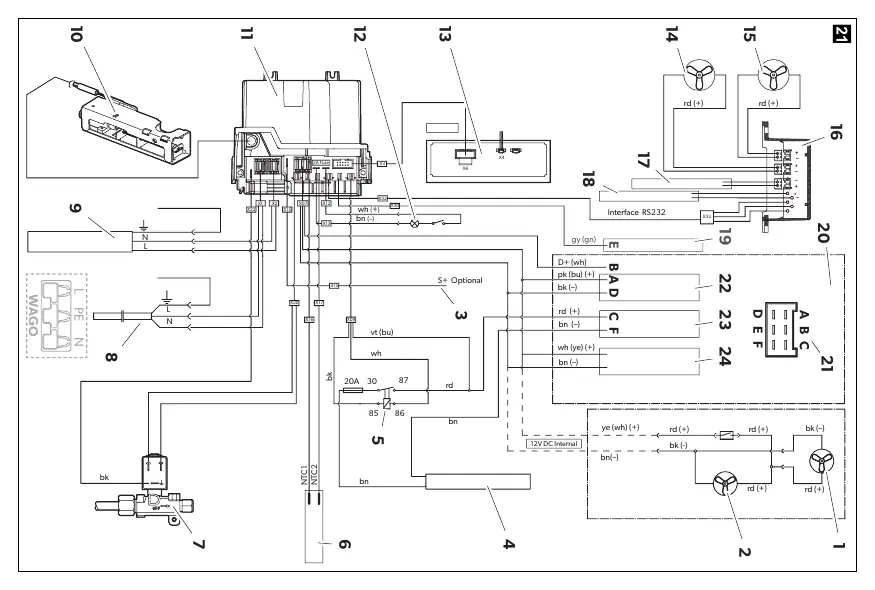

- Rysunek 21 (strona 11) przedstawia schemat elektryczny z oznaczeniami pinów i podłączeń.
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do montażu w przyczepach kempingowych i kamperach.
- Wymagane użycie oryginalnych kratek wentylacyjnych Dometic.
- Modele RML 10.4 i RML 10.4T obsługują interfejs CI-Bus.
