Instrukcja obsługi stacji zasilania CAT 1750A Lithium Professional Power Station

Kompletny przewodnik użytkownika dla stacji zasilania CAT 1750A (PPSCL3). Dowiedz się, jak bezpiecznie uruchamiać pojazdy, obsługiwać kompresor, ładować urządzenia przez USB i korzystać z gniazda AC.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Stacja zasilania CAT 1750A (PPSCL3) to przenośne urządzenie służące do awaryjnego uruchamiania pojazdów (jump-starter), pompowania opon (kompresor), ładowania urządzeń przez porty USB oraz zasilania urządzeń elektrycznych o mocy do 200W (gniazdo AC). str. 1, 13, 15, 17

Najważniejsze czynności

Ładowanie urządzenia str. 12, 13
Uruchamianie pojazdu str. 13, 14
Pompowanie opon str. 15, 16

Pierwsze uruchomienie

Naładuj urządzenie do pełna przed pierwszym użyciem. str. 5, 12

Problemy i rozwiązania

Urządzenie nie ładuje się

Sprawdź połączenia, upewnij się, że funkcje są wyłączone, pozwól urządzeniu ostygnąć.

str. 21

Silnik nie odpala

Sprawdź polaryzację, odczekaj 30 minut (ochrona termiczna), sprawdź stan naładowania.

str. 21

Konserwacja i reset

Ładuj akumulator co 3-6 miesięcy, jeśli nie jest używany. str. 5, 24

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Boost Ampere	1750A Max	Maksymalny prąd rozruchowy	str. 24
AC Outlet	200W	Maksymalna moc wyjściowa	str. 24
Compressor	120 PSI	Maksymalne ciśnienie	str. 24

Gdzie szukać w PDF

Funkcje urządzenia str. 2
Ekran LCD str. 3
Instrukcje bezpieczeństwa str. 4, 5, 6, 7
Ładowanie str. 12, 13
Jump-starter str. 13, 14
Kompresor str. 15, 16
Dane techniczne str. 24

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 2

Strona 3

Najważniejsze informacje z instrukcji

Stacja zasilania CAT 1750A (PPSCL3) to wielofunkcyjne urządzenie przeznaczone do awaryjnego uruchamiania pojazdów, pompowania opon, ładowania urządzeń mobilnych oraz zasilania urządzeń AC. Przed pierwszym użyciem urządzenie musi zostać w pełni naładowane. Urządzenie powinno być przechowywane i używane w pozycji pionowej. Należy regularnie ładować akumulator (co 3-6 miesięcy), aby zapobiec jego uszkodzeniu.

Opis urządzenia

Urządzenie wyposażone jest w:

Ekran LCD wyświetlający stan baterii, napięcie, ciśnienie kompresora i kody błędów.
Porty USB-A i USB-C do ładowania urządzeń zewnętrznych.
Gniazdo 120V AC (maks. 200W).
Wbudowany kompresor z dyszą Sure Fit.
Lampę LED.
Inteligentne kable rozruchowe.

Ładowanie urządzenia

Urządzenie należy ładować wyłącznie za pomocą dołączonych kabli USB. Proces ładowania jest wolniejszy przy użyciu kabla USB-A do USB-C; zaleca się użycie kabla USB-C do USB-C z zasilaczem PD 30W. Podczas ładowania wszystkie inne funkcje muszą być wyłączone.

Uruchamianie pojazdu (Jump-starter)

Wyłącz zapłon pojazdu i wszystkie akcesoria.
Podłącz kable rozruchowe do portu w urządzeniu.
Podłącz czerwony zacisk do dodatniego (+) bieguna akumulatora, a czarny do ujemnego (-) lub masy pojazdu (z dala od akumulatora).
Gdy wskaźnik na kablach zaświeci się na zielono, uruchom silnik w 5-6 sekundowych seriach.
Po uruchomieniu najpierw odłącz czarny zacisk, potem czerwony.

Obsługa kompresora

Podłącz dyszę Sure Fit do zaworu opony.
Włącz kompresor przyciskiem zasilania.
Ustaw żądane ciśnienie za pomocą przycisków + i -.
Naciśnij ponownie przycisk zasilania, aby rozpocząć pompowanie. Urządzenie zatrzyma się automatycznie po osiągnięciu ustawionego ciśnienia.

Porty USB i gniazdo AC

Porty USB zapewniają do 15W (USB-A) i do 30W (USB-C). Gniazdo AC obsługuje urządzenia o mocy do 200W. Urządzenie nie jest przeznaczone do zasilania urządzeń o wysokim poborze mocy, takich jak kuchenki elektryczne czy grzejniki.

Bezpieczeństwo i konserwacja

Nigdy nie zanurzaj urządzenia w wodzie. Nie używaj w pobliżu łatwopalnych cieczy. W przypadku kontaktu kwasu akumulatorowego ze skórą lub oczami, natychmiast przemyj je dużą ilością wody i szukaj pomocy medycznej. Urządzenie nie posiada części wymiennych przez użytkownika.

Praktyczna pomoc

Typowe problemy

Urządzenie nie ładuje się

Upewnij się, że wszystkie funkcje są wyłączone. Sprawdź połączenie z zasilaczem. Urządzenie mogło się przegrzać lub być zbyt zimne – pozwól mu ostygnąć lub ogrzać się.

Silnik nie uruchamia się (jump-start)

Sprawdź, czy wszystkie funkcje są wyłączone. Upewnij się, że polaryzacja kabli jest prawidłowa (zielona dioda). Odczekaj 30 minut, jeśli urządzenie weszło w tryb ochrony przed przegrzaniem.

Kompresor nie pompuje

Upewnij się, że kompresor jest włączony i nie jest w trybie jump-startera. Sprawdź, czy dysza jest szczelnie dokręcona.

Przed użyciem

Naładuj urządzenie do pełna przed pierwszym użyciem.
Sprawdź, czy wszystkie funkcje są wyłączone przed podłączeniem do ładowania.
Upewnij się, że urządzenie znajduje się w pozycji pionowej.
Sprawdź polaryzację akumulatora przed podłączeniem zacisków.
Upewnij się, że moc urządzenia podłączanego do gniazda AC nie przekracza 200W.

Ilustracje i schematy

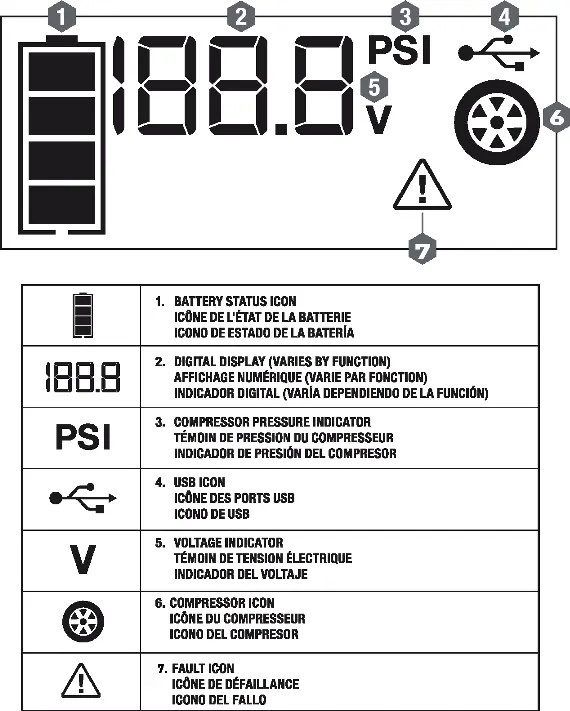

Ekran LCD: Wyświetla stan baterii, napięcie, ciśnienie (PSI) oraz ikony ostrzegawcze (Fault).
Panel sterowania: Zawiera przyciski zasilania dla AC, kompresora, światła LED oraz przyciski +/- do ustawiania ciśnienia.

Zgodność modelu

Urządzenie przeznaczone wyłącznie do pojazdów z instalacją 12V DC.
Nie używać do zasilania urządzeń medycznych.
Niektóre laptopy mogą nie współpracować z inwerterem.
