Instrukcja obsługi przenośnej stacji zasilania VTOMAN Jump 1500X
Szybki przewodnik po obsłudze przenośnej stacji zasilania VTOMAN Jump 1500X. Dowiedz się, jak ładować urządzenie, korzystać z funkcji Jump Start, obsługiwać porty wyjściowe oraz rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przenośna stacja zasilania VTOMAN Jump 1500X służy do zasilania urządzeń elektronicznych oraz awaryjnego rozruchu pojazdów z akumulatorem 12V. Przed pierwszym użyciem należy w pełni naładować urządzenie za pomocą dołączonego zasilacza AC. Urządzenie posiada zabezpieczenia przed zwarciem, przeciążeniem i przegrzaniem. W przypadku nieużywania przez dłuższy czas, należy ładować stację co 3 miesiące, utrzymując poziom naładowania powyżej 80%.
Opis urządzenia
Stacja wyposażona jest w wyświetlacz LCD pokazujący stan naładowania, czas pracy i pobór mocy. Na panelu znajdują się przyciski sterujące wyjściami: AC (prąd zmienny), DC (prąd stały), USB oraz latarką LED. Dostępne porty obejmują wyjścia USB-A, USB-C (PD 100W), gniazdo zapalniczki 12V oraz wyjście AC 110V (1500W ciągłej mocy, 3000W szczytowej).
Ładowanie urządzenia
Stację można ładować na trzy sposoby:
- Zasilacz sieciowy AC: Czas ładowania wynosi około 4-5 godzin.
- Ładowarka samochodowa: Czas ładowania wynosi około 5-6 godzin.
- Panele słoneczne: Obsługuje panele 60W-200W (DC 12V-30V). Czas ładowania zależy od natężenia światła słonecznego.

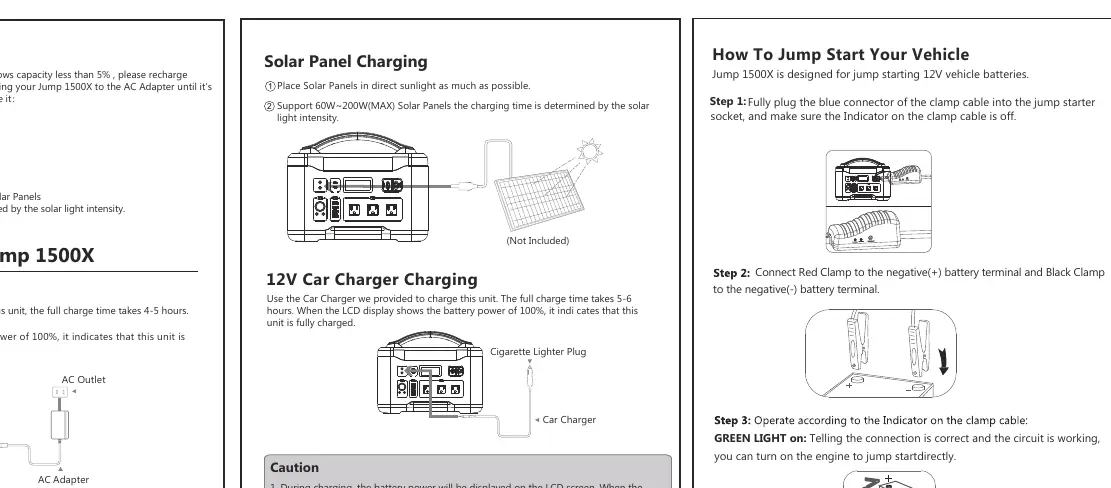

Uruchamianie pojazdu (Jump Start)
- Podłącz wtyczkę kabla rozruchowego do gniazda Jump Start w stacji.
- Podłącz czerwony zacisk do dodatniego (+) bieguna akumulatora, a czarny do ujemnego (-).
- Jeśli dioda na kablu świeci na zielono, uruchom silnik pojazdu.
- Jeśli dioda miga na zielono, naciśnij przycisk BOOST, poczekaj na stałe zielone światło i uruchom silnik w ciągu 30 sekund.
- Po uruchomieniu silnika odłącz kable od akumulatora.
Obsługa i ustawienia
Aby włączyć wybrane wyjście (AC, DC, USB), należy nacisnąć odpowiedni przycisk na obudowie. Ikona na wyświetlaczu LCD potwierdzi aktywację funkcji. Aby wyłączyć funkcję i oszczędzać energię, należy ponownie nacisnąć przycisk. Urządzenie posiada funkcję automatycznego wyłączania po 6 godzinach braku obciążenia.
Bezpieczeństwo i konserwacja
Urządzenie należy przechowywać w suchym i wentylowanym miejscu. Unikać ekstremalnych temperatur (zakres pracy 0-45°C). Nie demontować urządzenia ani nie wystawiać go na działanie ognia lub wilgoci. W przypadku wykrycia nietypowych zapachów lub przegrzania, należy natychmiast zaprzestać użytkowania.
Rozwiązywanie problemów
W przypadku problemów z zasilaniem, sprawdź czy obciążenie nie przekracza limitów (1500W dla AC, 120W dla DC). Jeśli urządzenie nie reaguje, upewnij się, że nie weszło w tryb ochrony (np. zwarcie). W takim przypadku usuń przyczynę zwarcia i naciśnij przycisk wyjścia, aby zresetować zabezpieczenie.
Praktyczna pomoc
Typowe problemy
Urządzenie nie ładuje się
Sprawdź, czy poziom naładowania nie spadł poniżej 5%. Jeśli tak, naładuj urządzenie niezwłocznie. Upewnij się, że używasz oryginalnego zasilacza.
Brak zasilania AC
Sprawdź, czy pobór mocy urządzenia nie przekracza 1500W. Jeśli wystąpiło przeciążenie, usuń urządzenie i naciśnij przycisk [AC], aby zresetować zabezpieczenie.
Jump start nie działa
Sprawdź poprawne podłączenie klem. Jeśli dioda miga, użyj przycisku BOOST. Nie próbuj uruchamiać silnika więcej niż 4 razy z rzędu.
Przed użyciem
- Naładuj stację do pełna przed pierwszym użyciem.
- Sprawdź, czy napięcie wejściowe ładowania mieści się w zakresie 12V-30V.
- Upewnij się, że temperatura otoczenia wynosi od 0°C do 45°C.
- Sprawdź, czy moc podłączanych urządzeń AC nie przekracza 1500W.
- Upewnij się, że wszystkie porty są czyste i suche.
Ilustracje i schematy

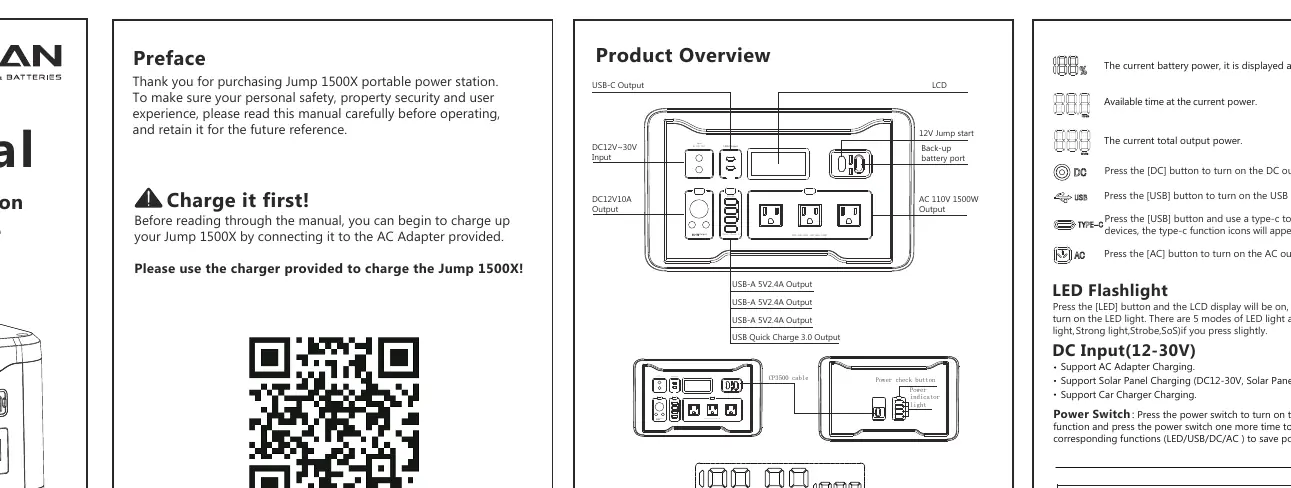

- Panel przedni: Zawiera wyświetlacz LCD, przyciski zasilania dla sekcji AC, DC, USB oraz latarki.
- Porty wyjściowe: Zlokalizowane po prawej stronie, obejmują gniazda USB, DC oraz AC.
- Kable rozruchowe: Podłączane do dedykowanego gniazda Jump Start z zabezpieczeniem.
Zgodność modelu
- Wyjście AC 110V/60Hz jest przeznaczone dla urządzeń o mocy poniżej 1500W.
- Porty DC 12V obsługują urządzenia o łącznej mocy do 120W.
- Nie używać z urządzeniami medycznymi podtrzymującymi życie.
