Instrukcja obsługi wiertarko-wkrętarki akumulatorowej Certa 18V CT18VDRILXA

Kompletny przewodnik obsługi wiertarko-wkrętarki akumulatorowej Certa 18V CT18VDRILXA. Dowiedz się, jak bezpiecznie ładować akumulator, ustawiać moment obrotowy, zmieniać biegi oraz przeprowadzać podstawową konserwację urządzenia.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Wiertarko-wkrętarka Certa 18V CT18VDRILXA to narzędzie akumulatorowe z 19-stopniową regulacją momentu obrotowego i dwubiegową przekładnią. Ładowanie akumulatora trwa około 1 godziny. str. 7, 8

Najważniejsze czynności

  • Ładowanie akumulatora str. 8
  • Wiercenie str. 9

Pierwsze uruchomienie

  • Naładuj akumulator do pełna przed pierwszym użyciem. str. 8

Problemy i rozwiązania

Narzędzie nie startuje

Sprawdź instalację akumulatora i poziom naładowania.

str. 11
Akumulator nie ładuje się

Sprawdź zasilanie, styki oraz temperaturę otoczenia.

str. 11, 12

Konserwacja i reset

  • Czyść otwory wentylacyjne sprężonym powietrzem i używaj łagodnego mydła do obudowy. str. 10

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie 17V d.c. Napięcie zasilania str. 8
Czas ładowania 1 godzina Czas potrzebny do pełnego naładowania str. 8
Waga 1.5kg Masa urządzenia str. 8

Gdzie szukać w PDF

  • Opis elementów (Layout) str. 7
  • Dane techniczne str. 8
  • Rozwiązywanie problemów str. 11
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat budowy wiertarko-wkrętarki Strona 7 Pierścień regulacji momentu obrotowego Strona 9

Najważniejsze informacje z instrukcji

Wiertarko-wkrętarka Certa 18V CT18VDRILXA jest przeznaczona do wiercenia i wkręcania. Przed użyciem należy naładować akumulator do pełna. Urządzenie posiada 19 ustawień momentu obrotowego oraz tryb wiercenia. Należy zawsze używać okularów ochronnych i dbać o czystość otworów wentylacyjnych. W przypadku zablokowania wiertła, należy natychmiast wyłączyć urządzenie.

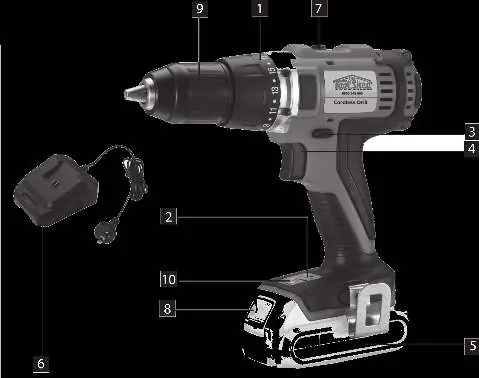

Opis urządzenia

Główne elementy wiertarko-wkrętarki:

Schemat budowy wiertarko-wkrętarki
Schemat budowy wiertarko-wkrętarki
  • 1. Torque Selector: Pierścień regulacji momentu obrotowego.
  • 2. Battery Capacity Indicator: Wskaźnik naładowania akumulatora.
  • 3. Changeover Switch: Przełącznik kierunku obrotów (lewo/prawo/blokada).
  • 4. ON/OFF Switch: Włącznik z regulacją prędkości.
  • 7. Gear Selection Switch: Przełącznik biegów (1/2).
  • 9. Quick-change Drill Chuck: Szybkomocujący uchwyt wiertarski.
  • 10. LED Lamp: Oświetlenie miejsca pracy.

Ładowanie akumulatora

  1. Wyjmij akumulator z uchwytu, naciskając przyciski blokady.
  2. Podłącz ładowarkę do gniazdka sieciowego; zaświeci się zielona dioda.
  3. Wsuń akumulator do ładowarki. Zielona dioda zgaśnie, a zaświeci się czerwona, co oznacza proces ładowania.
  4. Pełne ładowanie trwa około 1 godziny. Po zakończeniu ponownie zaświeci się zielona dioda.
  5. Jeśli akumulator nie ładuje się, sprawdź zasilanie w gniazdku oraz czystość styków.

Obsługa i ustawienia

Ustawienia momentu obrotowego: Użyj pierścienia (1), aby wybrać odpowiedni moment dla danego materiału i śruby. Sprzęgło wyda dźwięk kliknięcia po osiągnięciu ustawionego momentu.

Pierścień regulacji momentu obrotowego
Pierścień regulacji momentu obrotowego

Wiercenie: Ustaw pierścień w pozycji oznaczonej ikoną wiertła. W tym trybie sprzęgło jest nieaktywne, a wiertarka pracuje z maksymalnym momentem.

Kierunek obrotów: Przełącznik (3) pozwala wybrać obroty w prawo lub w lewo. Pozycja środkowa blokuje włącznik.

Zmiana biegów: Przełącznik (7) pozwala na pracę na niskim lub wysokim biegu. Zmiany dokonuj tylko, gdy narzędzie jest zatrzymane.

Konserwacja

Regularnie czyść otwory wentylacyjne sprężonym powietrzem, nosząc okulary ochronne. Utrzymuj uchwyt narzędzia w czystości. Do czyszczenia obudowy używaj łagodnego mydła i wilgotnej szmatki. Unikaj rozpuszczalników, takich jak benzyna czy amoniak, które mogą uszkodzić plastikowe elementy.

Rozwiązywanie problemów

Jeśli narzędzie nie startuje, sprawdź poprawność instalacji akumulatora oraz jego naładowanie. Jeśli akumulator nie ładuje się, upewnij się, że ładowarka jest podłączona do sprawnego gniazdka, a temperatura otoczenia mieści się w zakresie roboczym (powyżej 0°C i poniżej 45°C).

Praktyczna pomoc

Typowe problemy

Narzędzie nie startuje

Sprawdź, czy akumulator jest poprawnie zainstalowany i naładowany.

Akumulator nie ładuje się

Sprawdź podłączenie ładowarki do sieci, czystość styków oraz temperaturę otoczenia (musi być w zakresie 0-45°C).

Przed użyciem

  • Naładuj akumulator przed pierwszym użyciem.
  • Upewnij się, że przełącznik kierunku obrotów jest w pozycji neutralnej podczas wymiany narzędzi.
  • Sprawdź, czy wiertło lub bit jest poprawnie zamocowany w uchwycie.
  • Załóż okulary ochronne.

Parametry w praktyce

0-400/0-1400rpm
Dwa zakresy prędkości obrotowej (niska dla wkręcania, wysoka dla wiercenia).

Ilustracje i schematy

  • 1. Torque Selector: Pierścień regulacji momentu obrotowego.
  • 3. Changeover Switch: Przełącznik kierunku obrotów.
  • 7. Gear Selection Switch: Przełącznik biegów (1/2).

Zgodność modelu

  • Używaj tylko ładowarki dostarczonej z produktem.
  • Nie używaj w środowisku wybuchowym.
