Instrukcja obsługi wiertarko-wkrętarek Bosch UniversalDrill 18V, UniversalImpact 18V oraz...
Szybki przewodnik po instrukcji obsługi wiertarko-wkrętarek Bosch UniversalDrill 18V, UniversalImpact 18V oraz wkrętarki udarowej AdvancedImpactDrive 18. Zawiera informacje o montażu, obsłudze, konserwacji i bezpieczeństwie.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja obsługi dla wiertarko-wkrętarek Bosch UniversalDrill 18V, UniversalImpact 18V oraz wkrętarki udarowej AdvancedImpactDrive 18. Zawiera wytyczne dotyczące bezpiecznej obsługi, montażu, konserwacji i specyfikacji technicznych. str. 1, 220
Najważniejsze czynności
- Wkładanie akumulatora str. 11, 17, 31, 38
- Zmiana kierunku obrotów str. 11, 17, 31, 38
Problemy i rozwiązania
Urządzenie nie włącza się
Sprawdź naładowanie akumulatora i jego poprawne osadzenie.
str. 10, 17, 30, 37Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18V | Napięcie akumulatora | str. 8, 15, 22, 29 |
Gdzie szukać w PDF
- UniversalDrill 18V / UniversalImpact 18V str. 1, 117
- AdvancedImpactDrive 18 str. 220, 394
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy trzech modeli elektronarzędzi Bosch: wiertarko-wkrętarek UniversalDrill 18V, UniversalImpact 18V oraz wkrętarki udarowej AdvancedImpactDrive 18. Dokument zawiera kluczowe zasady bezpieczeństwa, instrukcje montażu, obsługi oraz konserwacji urządzeń.

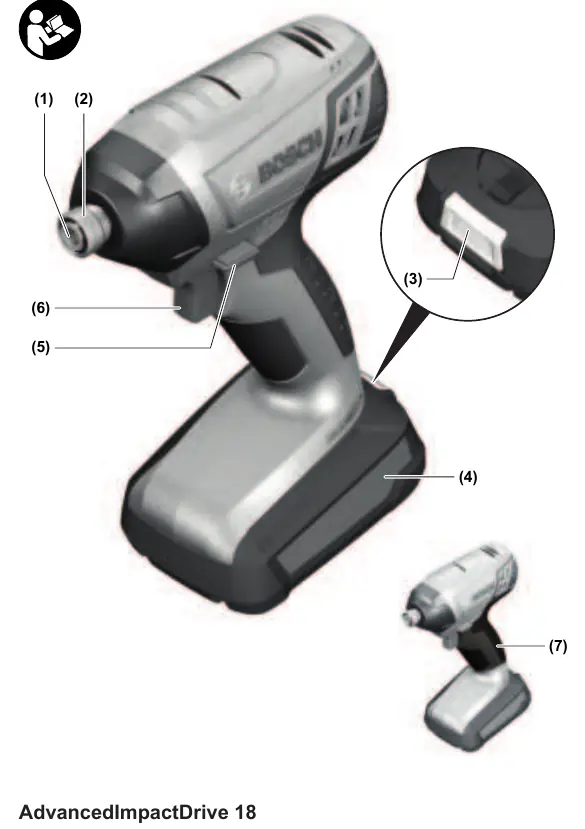

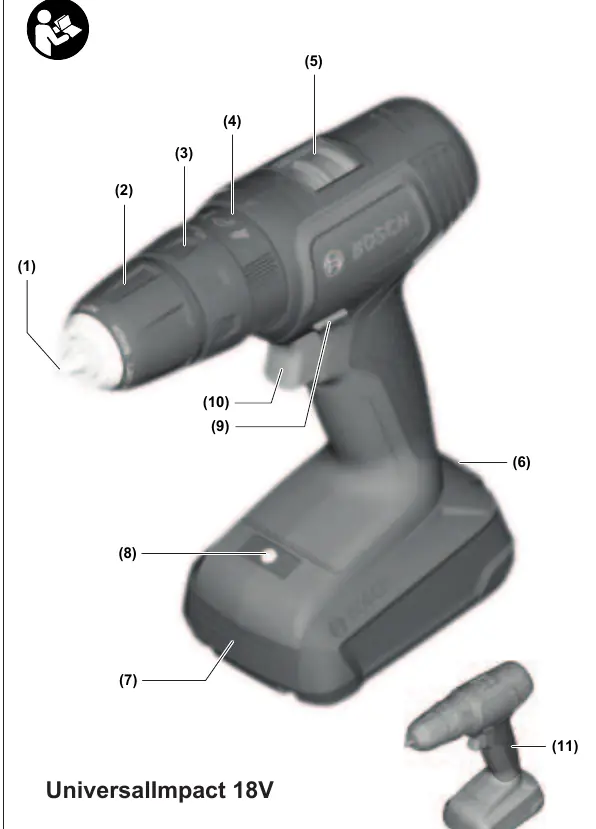

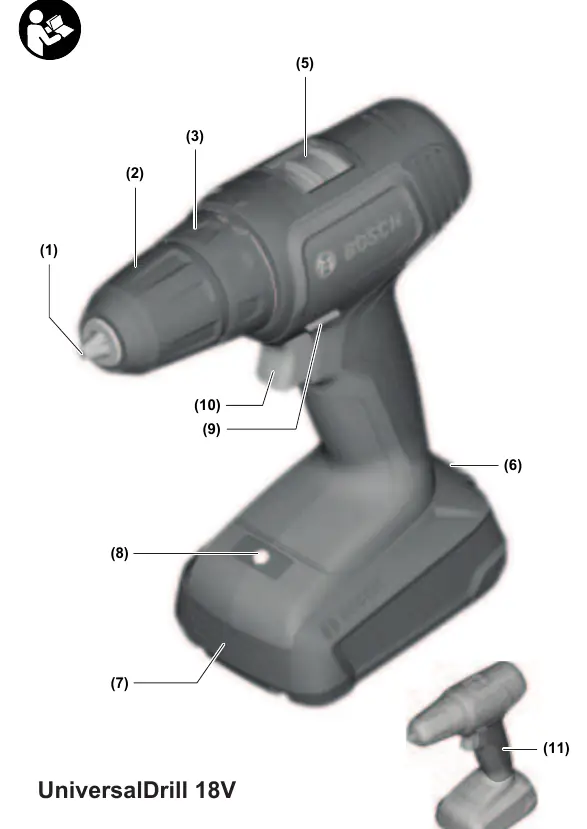

Opis urządzenia
Urządzenia wyposażone są w uchwyt narzędziowy, przełącznik kierunku obrotów, włącznik/wyłącznik oraz oświetlenie robocze LED. Modele wiertarko-wkrętarek posiadają dodatkowo pierścień wyboru momentu obrotowego oraz pierścień wyboru trybu pracy (w modelu UniversalImpact 18V).
Montaż i przygotowanie do pracy
- Akumulator: Przed przystąpieniem do jakichkolwiek prac przy urządzeniu (np. konserwacja, wymiana narzędzi) oraz podczas transportu i przechowywania, należy wyjąć akumulator.
- Wymiana narzędzi: Wiertarko-wkrętarki posiadają szybkozaciskowy uchwyt wiertarski. Wkrętarka udarowa posiada uchwyt narzędziowy z tuleją ryglującą.
Obsługa
- Włączanie/Wyłączanie: Urządzenie uruchamia się poprzez naciśnięcie i przytrzymanie włącznika/wyłącznika.
- Kierunek obrotów: Przełącznik kierunku obrotów umożliwia zmianę kierunku pracy (prawo/lewo).
- Regulacja prędkości: Prędkość obrotową można regulować płynnie poprzez siłę nacisku na włącznik/wyłącznik.
- Wybór trybu pracy: W modelach wiertarko-wkrętarek można wybierać między wkręcaniem, wierceniem i wierceniem z udarem (w zależności od modelu).
Konserwacja i bezpieczeństwo
Należy regularnie czyścić otwory wentylacyjne urządzenia, aby zapobiec gromadzeniu się pyłu metalowego, który może powodować zagrożenia elektryczne. Należy przestrzegać zasad bezpieczeństwa dotyczących pracy z akumulatorami Li-Ion, chroniąc je przed wysoką temperaturą i uszkodzeniami mechanicznymi.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Urządzenie nie włącza się
Sprawdź naładowanie akumulatora i jego poprawne osadzenie w uchwycie.
Niskie obroty podczas pracy
Zwiększ siłę nacisku na włącznik/wyłącznik.
Wiertło lub bit wypada z uchwytu
Upewnij się, że uchwyt wiertarski lub tuleja ryglująca są poprawnie zablokowane.
Przed użyciem
- Naładuj akumulator przed pierwszym użyciem.
- Sprawdź, czy przełącznik kierunku obrotów jest w pozycji środkowej (blokada włączenia).
- Wybierz odpowiedni tryb pracy (wiercenie, wkręcanie lub udar) za pomocą pierścienia nastawczego.
- Upewnij się, że narzędzie robocze jest poprawnie zamocowane w uchwycie.
Parametry w praktyce
- Prędkość obrotowa
- Regulowana płynnie za pomocą włącznika.
- Moment obrotowy
- Regulowany w 20 stopniach (dla wiertarko-wkrętarek).
Ilustracje i schematy

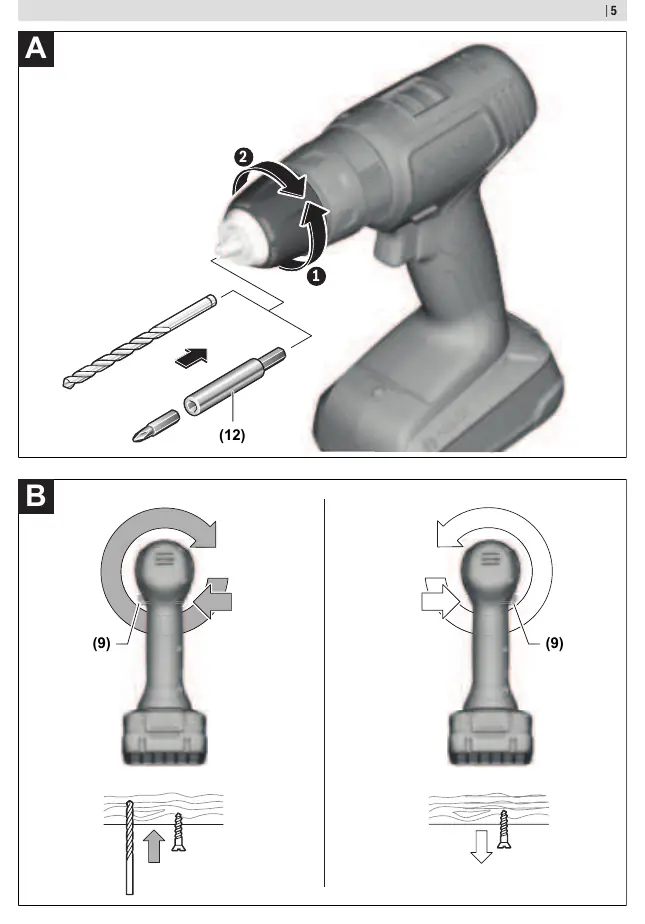

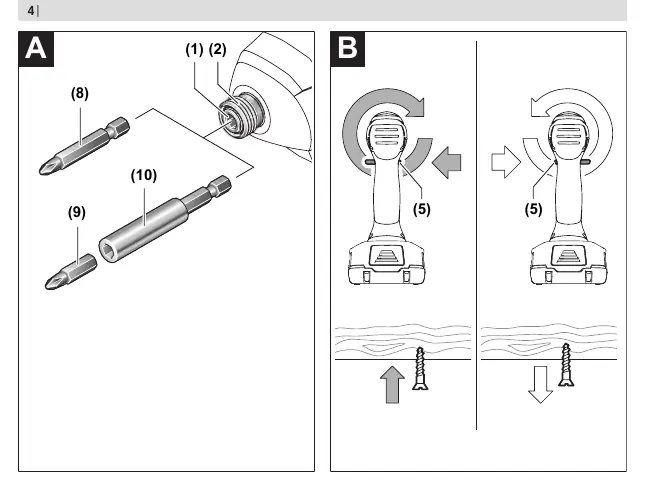

- Rysunek A: Wymiana narzędzi roboczych.
- Rysunek B: Ustawianie kierunku obrotów.
Zgodność modelu
- Urządzenia są kompatybilne z akumulatorami Bosch PBA 18V.
- Niektóre ładowarki (np. AL 1814 CV, AL 1820 CV, AL 1860 CV) mogą nie być kompatybilne z niektórymi akumulatorami PBA.
