Instrukcja obsługi młotowiertarki akumulatorowej Bosch GBH 187-LI
Szybki przewodnik po instrukcji obsługi młotowiertarki akumulatorowej Bosch GBH 187-LI. Dowiedz się, jak bezpiecznie używać narzędzia, wymieniać wiertła, ustawiać tryby pracy oraz korzystać z funkcji Bluetooth i aplikacji Bosch Toolbox.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Bosch GBH 187-LI to akumulatorowa młotowiertarka przeznaczona do wiercenia udarowego w betonie, cegle i kamieniu, wiercenia bez udaru w drewnie i metalu oraz do lekkich prac dłutujących. str. 8, 11
Najważniejsze czynności
- Wymiana narzędzia SDS plus str. 10
- Ustawianie trybu pracy str. 11
Pierwsze uruchomienie
- Naładuj akumulator przed pierwszym użyciem. str. 9
Problemy i rozwiązania
Szybkie wyłączenie (KickBack Control) aktywowane
Zwolnij włącznik/wyłącznik i naciśnij go ponownie, aby uruchomić narzędzie.
str. 14Konserwacja i reset
- Wymiana baterii pastylkowej w module Bluetooth str. 14
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie znamionowe | 18 V | Napięcie zasilania | str. 9 |
| Energia udaru | 2.4 J | Siła pojedynczego udaru | str. 9 |
Gdzie szukać w PDF
- Przegląd narzędzia str. 3
- Dane techniczne str. 9
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Młotowiertarka akumulatorowa Bosch GBH 187-LI to profesjonalne narzędzie przeznaczone do wiercenia udarowego w betonie, cegle i kamieniu, a także do lekkich prac dłutujących. Urządzenie posiada funkcję łączności Bluetooth, która umożliwia przesyłanie danych i ustawień do aplikacji mobilnej Bosch Toolbox. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w szczególności dotyczącymi obsługi akumulatorów litowo-jonowych oraz funkcji KickBack Control.

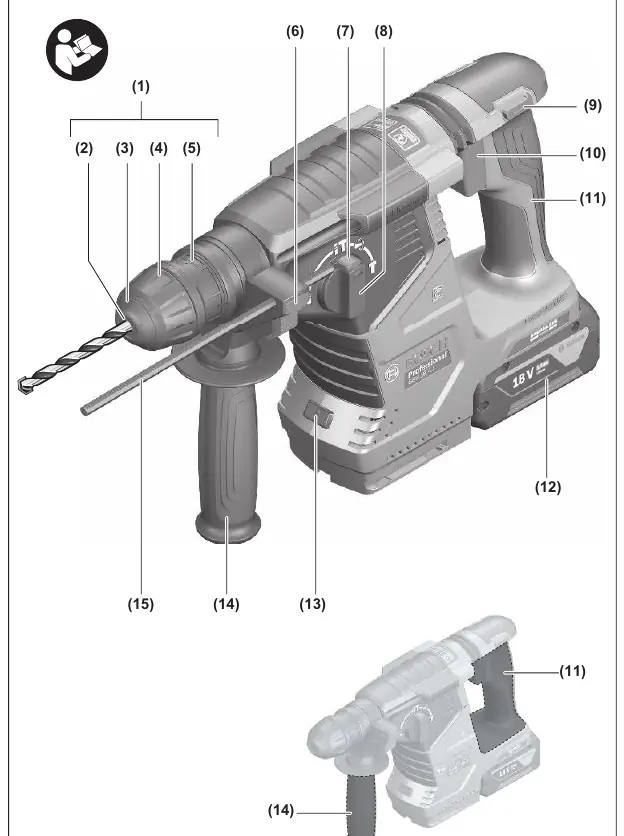

Opis urządzenia
Główne elementy młotowiertarki obejmują:
- Uchwyt narzędziowy SDS plus
- Przełącznik trybów pracy (wiercenie, wiercenie z udarem, dłutowanie)
- Przełącznik kierunku obrotów
- Włącznik/wyłącznik z regulacją prędkości
- Interfejs użytkownika (wskaźniki stanu, tryby pracy, temperatura)
- Rękojeść pomocniczą
Montaż i przygotowanie
Uchwyt pomocniczy: Zawsze używaj narzędzia z zamontowanym uchwytem pomocniczym. Można go obracać, aby dostosować pozycję do pracy.

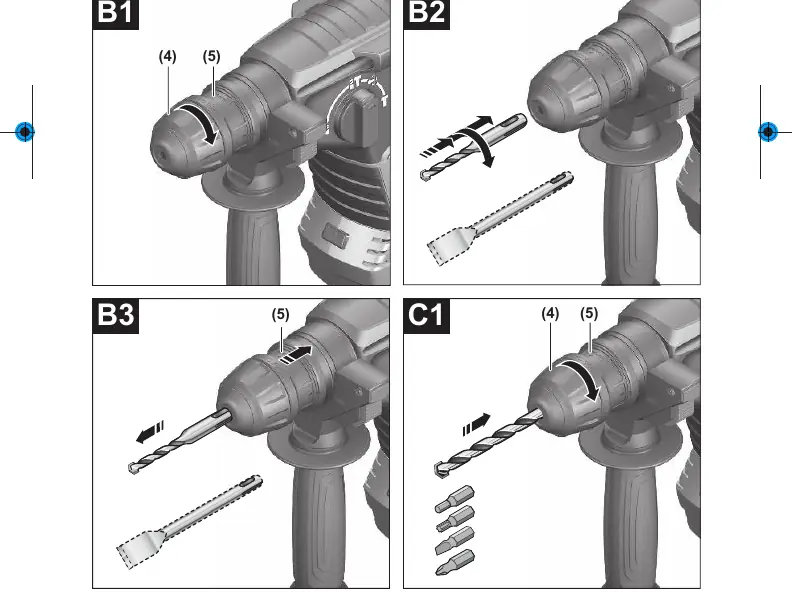

Wymiana narzędzi:
- SDS plus: Włóż narzędzie do uchwytu, obracając je, aż automatycznie się zablokuje. Sprawdź blokadę, pociągając za narzędzie.
- Uchwyt cylindryczny/sześciokątny: Używaj tylko w trybie wiercenia bez udaru. Otwórz uchwyt, włóż narzędzie i mocno dokręć.
Obsługa
Ustawianie trybu pracy: Naciśnij przycisk zwalniający i obróć przełącznik trybów do żądanej pozycji (wiercenie, wiercenie z udarem, dłutowanie lub Vario-Lock do ustawienia pozycji dłuta).
Regulacja prędkości: Prędkość obrotową można płynnie regulować poprzez siłę nacisku na włącznik/wyłącznik.
Łączność: Po zainstalowaniu modułu Bluetooth Low Energy, narzędzie można połączyć z aplikacją Bosch Toolbox w celu personalizacji ustawień i sprawdzania stanu urządzenia.
Konserwacja
Zawsze wyjmuj akumulator przed przystąpieniem do prac konserwacyjnych. Utrzymuj narzędzie i otwory wentylacyjne w czystości. W przypadku uszkodzenia osłony przeciwpyłowej, należy ją niezwłocznie wymienić w serwisie.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Narzędzie nie uruchamia się
Sprawdź stan naładowania akumulatora lub czy jest on poprawnie włożony.
Narzędzie zacina się podczas pracy
Zadziałało sprzęgło przeciążeniowe. Wyłącz narzędzie, wyjmij wiertło i usuń przyczynę zablokowania.
Bluetooth nie łączy się z aplikacją
Sprawdź odległość od urządzenia mobilnego, stan naładowania baterii pastylkowej w module lub zrestartuj Bluetooth w telefonie.
Przed użyciem
- Sprawdź stan naładowania akumulatora.
- Upewnij się, że uchwyt pomocniczy jest mocno dokręcony.
- Sprawdź, czy osłona przeciwpyłowa nie jest uszkodzona.
- Upewnij się, że wybrano odpowiedni tryb pracy (wiercenie/udar/dłutowanie).
- Sprawdź, czy wiertło jest poprawnie zamocowane w uchwycie.
Parametry w praktyce
- Energia udaru
- 2.4 J - określa siłę uderzenia narzędzia.
- Maks. średnica wiercenia (beton)
- 24 mm - maksymalna zalecana średnica otworu w betonie.
Ilustracje i schematy
- Przełącznik trybów pracy (8) pozwala wybrać między wierceniem, wierceniem z udarem a dłutowaniem.
- Interfejs użytkownika (16) pokazuje stan naładowania baterii, temperaturę oraz status narzędzia.
- Przełącznik kierunku obrotów (9) służy do zmiany obrotów na prawe lub lewe.
Zgodność modelu
- Narzędzie jest kompatybilne z akumulatorami Bosch GBA 18V oraz ProCORE18V.
- Do wiercenia w betonie i kamieniu wymagane jest użycie wierteł SDS plus.
- System odsysania pyłu GDE 18V-16 jest dostępny jako akcesorium.
