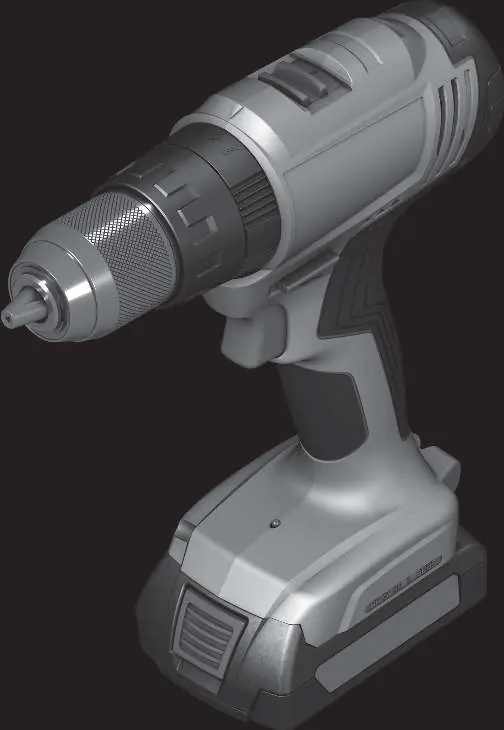

Instrukcja obsługi wiertarko-wkrętarki udarowej Bosch GSB 183-LI
Szybki przewodnik po instrukcji obsługi wiertarko-wkrętarki udarowej Bosch GSB 183-LI. Dowiedz się, jak bezpiecznie używać narzędzia, zmieniać tryby pracy, wymieniać osprzęt oraz rozwiązywać typowe problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Bosch GSB 183-LI to akumulatorowa wiertarko-wkrętarka udarowa przeznaczona do wkręcania/wykręcania śrub oraz wiercenia w drewnie, metalu, ceramice, tworzywach sztucznych oraz wiercenia udarowego w murze i cegle. str. 7
Najważniejsze czynności
- Wymiana narzędzia str. 8
Pierwsze uruchomienie
- Naładuj akumulator przed pierwszym użyciem. str. 8
Problemy i rozwiązania
Dioda LED miga 3x podczas pracy
Niski poziom naładowania akumulatora.
str. 9Konserwacja i reset
- Utrzymuj narzędzie i otwory wentylacyjne w czystości. str. 9
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18 V | Napięcie znamionowe | str. 7 |
Gdzie szukać w PDF
- Dane techniczne str. 7
- Montaż i obsługa str. 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Bosch GSB 183-LI to akumulatorowa wiertarko-wkrętarka udarowa przeznaczona do wkręcania i wykręcania śrub, wiercenia w drewnie, metalu, ceramice i tworzywach sztucznych oraz wiercenia udarowego w murze, cegle i kamieniu. Przed pierwszym użyciem należy w pełni naładować akumulator.
Opis urządzenia
Główne elementy narzędzia to:
- Uchwyt narzędziowy (1)
- Szybkozaciskowy uchwyt wiertarski (2)
- Pierścień regulacji momentu obrotowego (3)
- Pierścień wyboru trybu pracy (4)
- Przełącznik biegów (5)
- Dioda LED (8)
- Przełącznik kierunku obrotów (9)
- Włącznik/wyłącznik (10)
Montaż i przygotowanie
Przed przystąpieniem do jakichkolwiek prac przy narzędziu (np. konserwacja, wymiana narzędzi) oraz przed transportem i przechowywaniem, należy wyjąć akumulator. Aby wymienić narzędzie, należy otworzyć szybkozaciskowy uchwyt wiertarski (2), włożyć narzędzie i mocno dokręcić uchwyt ręką.
Obsługa
Kierunek obrotów: Przełącznik (9) służy do zmiany kierunku obrotów. Nie należy go używać, gdy włącznik (10) jest wciśnięty.
Tryby pracy: Pierścień (4) pozwala wybrać tryb: wiercenie, wkręcanie lub wiercenie udarowe. W trybie wkręcania pierścień (3) umożliwia ustawienie momentu obrotowego.
Prędkość: Prędkość obrotową można regulować bezstopniowo poprzez siłę nacisku na włącznik (10).
Biegi: Przełącznik biegów (5) pozwala na wybór zakresu prędkości. Pierwszy bieg jest przeznaczony do dużych średnic wiercenia lub wkręcania, drugi do małych średnic.
Konserwacja i bezpieczeństwo
Należy zawsze utrzymywać narzędzie i otwory wentylacyjne w czystości. W przypadku przeciążenia lub przegrzania akumulatora, narzędzie wyłączy się automatycznie, a dioda LED zacznie migać. Należy pozwolić narzędziu ostygnąć przed dalszą pracą.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Narzędzie nie działa, dioda LED miga 3x po zatrzymaniu
Aktywowano ochronę urządzenia. Pozwól narzędziu ostygnąć przed dalszą pracą.
Niska wydajność, dioda LED miga 3x podczas pracy
Niski poziom naładowania akumulatora. Naładuj lub wymień akumulator na w pełni naładowany.
Przed użyciem
- Naładuj akumulator przed pierwszym użyciem.
- Sprawdź, czy przełącznik kierunku obrotów jest w pozycji neutralnej, jeśli narzędzie nie jest używane.
- Upewnij się, że wiertło lub bit jest poprawnie zamocowany w uchwycie.
- Wybierz odpowiedni tryb pracy (wiercenie, wkręcanie lub wiercenie udarowe).
Parametry w praktyce
- Napięcie 18V
- Zasilanie akumulatorowe systemu Bosch 18V.
- Moment obrotowy 56/21 Nm
- Siła dokręcania dla twardych (56 Nm) i miękkich (21 Nm) materiałów.
- Prędkość 0-1650 obr./min
- Maksymalna prędkość obrotowa na drugim biegu.
Ilustracje i schematy
- (1) Uchwyt narzędziowy
- (2) Szybkozaciskowy uchwyt wiertarski
- (3) Pierścień regulacji momentu obrotowego
- (4) Pierścień wyboru trybu pracy
- (5) Przełącznik biegów
Zgodność modelu
- Kompatybilne z akumulatorami Bosch GBA 18V oraz ProCORE18V.
- Kompatybilne z ładowarkami Bosch GAL 18..., GAX 18..., GAL 36...
