Instrukcja obsługi chłodnicy ewaporacyjnej Champion 14SD
Szybki przewodnik po instrukcji obsługi chłodnicy ewaporacyjnej Champion 14SD. Dowiedz się, jak zainstalować, podłączyć, konserwować i rozwiązywać problemy z urządzeniem.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy przemysłowych i komercyjnych chłodnic ewaporacyjnych serii Champion (modele 75/85, 95, 10/12, 14/21 w wersjach DD i SD). Dokument zawiera wytyczne dotyczące bezpiecznej instalacji, podłączenia elektrycznego, podłączenia wody, konserwacji oraz rozwiązywania typowych problemów technicznych.
Bezpieczeństwo
- Przed przystąpieniem do instalacji lub konserwacji należy zawsze odłączyć zasilanie elektryczne.
- Instalacja elektryczna musi być wykonana przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami.
- Obudowa chłodnicy musi być prawidłowo uziemiona.
- Nie dopuszczać do przewrócenia się pompy ani jej całkowitego zanurzenia.
Instalacja
System kanałów
Upewnij się, że powierzchnia montażowa jest wystarczająco wytrzymała, aby utrzymać ciężar pracującej chłodnicy. W przypadku modeli z wyrzutem dolnym (DD), kanał musi wchodzić do wnętrza otworu. W modelach z wyrzutem bocznym (SD), kanał powinien być większy od otworu, aby pasował na kołnierz.
Podłączenie wody
Zainstaluj zawór pływakowy wewnątrz chłodnicy i podłącz przewód doprowadzający wodę (wymagane przyłącze 3/8 cala). Nie używaj wody z zmiękczacza. Upewnij się, że woda napełnia tacę do poziomu około 1 cala poniżej górnej krawędzi.
Instalacja silnika i elektryki
Silnik montuje się na regulowanych kanałach, dbając o wyrównanie koła pasowego silnika z kołem pasowym dmuchawy. Napięcie, prąd i częstotliwość zasilania muszą być zgodne z tabliczką znamionową silnika. Należy stosować odpowiednie wyłączniki lub styczniki o właściwej obciążalności prądowej.
Obsługa
Dla uzyskania najlepszej wydajności chłodzenia, jeśli wkłady są suche, należy je zwilżyć, uruchamiając pompę na kilka minut przed włączeniem dmuchawy. Chłodnice mogą być używane bez wody w trybie wentylacji. Aby chłodzenie było efektywne, należy zapewnić odpowiednią wentylację pomieszczenia (otwarte okna lub drzwi), aby usuwać zużyte powietrze.
Konserwacja
Uruchomienie wiosenne
- Sprawdź i w razie potrzeby wyreguluj napięcie paska.
- Nasmaruj łożyska dmuchawy i silnika (kilka kropel oleju 20/30, jeśli silnik posiada punkty smarowania).
- Wymień wkłady chłodzące na początku i w połowie sezonu.
- Wyczyść pompę i sprawdź, czy wirnik obraca się swobodnie.
Przygotowanie do zimy
- Spuść całą wodę z chłodnicy i przewodu zasilającego.
- Odłącz zasilanie elektryczne.
- Zaleca się przykrycie urządzenia w celu ochrony wykończenia.
Informacje o producencie
Champion Power Equipment
Praktyczna pomoc
Typowe problemy
Urządzenie nie uruchamia się lub brak nawiewu
Sprawdź zasilanie, bezpieczniki i wyłącznik automatyczny. Sprawdź, czy pasek nie jest zbyt luźny lub zbyt napięty. Sprawdź, czy silnik nie jest przegrzany lub zablokowany.
Hałaśliwa praca
Sprawdź, czy łożyska nie są suche, czy koło dmuchawy nie ociera o obudowę oraz czy wszystkie części są dokręcone.
Nieprzyjemny zapach
Spuść wodę z tacy i wyczyść wkłady. Sprawdź system dystrybucji wody i wyczyść pompę.
Niewystarczające chłodzenie
Zapewnij lepszy wywiew powietrza z pomieszczenia, sprawdź czy wkłady są mokre i czy pompa działa prawidłowo.
Przed użyciem
- Odłącz zasilanie przed instalacją.
- Sprawdź wytrzymałość powierzchni montażowej.
- Upewnij się, że napięcie zasilania jest zgodne z tabliczką znamionową.
- Sprawdź, czy zawór pływakowy jest poprawnie zainstalowany.
- Sprawdź naciąg paska napędowego.
- Upewnij się, że obudowa jest uziemiona.
Parametry w praktyce
- HP (Moc silnika)
- Określa moc silnika, kluczową dla doboru zabezpieczeń elektrycznych.
- Static (Ciśnienie statyczne)
- Wartość w calach słupa wody, określająca opory instalacji kanałowej, do której dobiera się koło pasowe.
Ilustracje i schematy

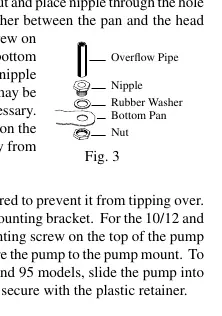

- Strona 3: Rysunki montażu silnika, kół pasowych i podłączenia wody.
- Strona 4: Rysunki regulacji paska, koła pasowego i czyszczenia pompy.
- Strona 5: Schematy połączeń elektrycznych dla różnych konfiguracji zasilania.
- Strony 7-8: Rysunki złożeniowe części zamiennych.
Zgodność modelu
- Nie używać wody z zmiękczacza.
- Wymagane jest stosowanie wyłączników zgodnych z lokalnymi przepisami.
- Modele 75/85 i 95 mają zawór pływakowy w zestawie, inne wymagają dokupienia.
