Instrukcja obsługi karty odbiorczej City Theatrical Multiverse Receiver Card 2.4GHz 5906

Kompletny przewodnik po karcie odbiorczej City Theatrical Multiverse 2.4GHz (5906). Dowiedz się, jak skonfigurować urządzenie w trybie podstawowym i zaawansowanym, jak podłączyć zasilanie i sygnał DMX, oraz jak rozwiązywać typowe problemy...

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Karta odbiorcza Multiverse 2.4GHz (5906) służy do bezprzewodowego odbioru sygnału DMX/RDM. Konfigurację przeprowadza się za pomocą programu City Theatrical USB Configurator lub poprzez RDM z poziomu nadajnika. str. 3, 6

Najważniejsze czynności

  • Resetowanie do ustawień fabrycznych str. 6
  • Wybór anteny str. 10, 22

Pierwsze uruchomienie

  • Podłączenie zasilania str. 4, 8

Problemy i rozwiązania

Urządzenie nie włącza się

Sprawdź orientację pinów zasilania i napięcie wejściowe.

str. 17

Konserwacja i reset

  • Resetowanie ustawień fabrycznych przyciskiem SHoW ID Selector Switch (5 sekund). str. 6

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie zasilania 5-30V DC Zakres napięcia wejściowego str. 5, 14
Częstotliwość 2.4GHz Pasmo pracy str. 5

Gdzie szukać w PDF

  • Konfiguracja Basic Mode str. 6
  • Konfiguracja Advanced Mode str. 11
  • Rozwiązywanie problemów str. 17, 18
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Widok z góry karty Multiverse Receiver Card 5906 Strona 4 Szczegółowy schemat pinów (Basic Signal Pinout) Strona 4 Wymiary fizyczne (590X Dimensions) Strona 16

Najważniejsze informacje z instrukcji

Karta odbiorcza City Theatrical Multiverse Receiver Card 2.4GHz (P/N 5906) to urządzenie przeznaczone do implementacji bezprzewodowego systemu DMX/RDM w projektach oświetleniowych. Instrukcja zawiera wytyczne dotyczące konfiguracji, podłączenia elektrycznego oraz zaawansowanych funkcji, takich jak wyjścia 0-10V i PWM.

Opis urządzenia

Urządzenie jest płytką drukowaną (PCB) wyposażoną w:

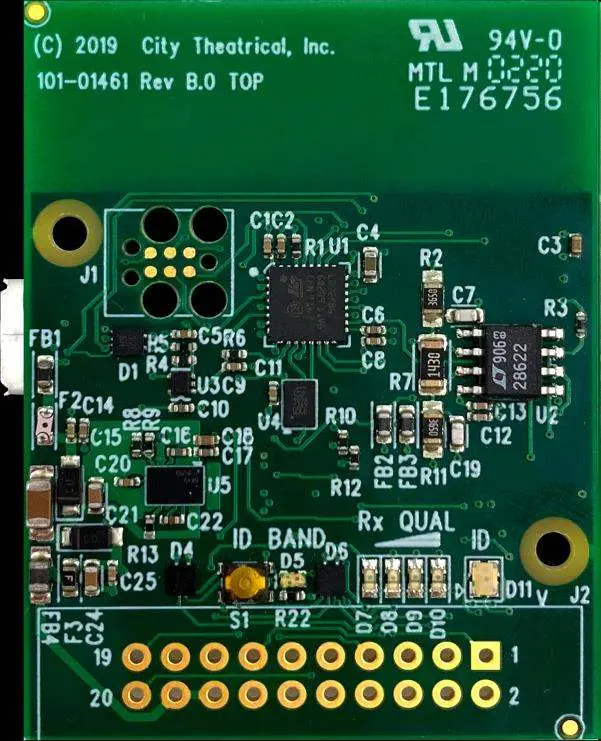

Widok z góry karty Multiverse Receiver Card 5906
Widok z góry karty Multiverse Receiver Card 5906
  • Wbudowaną antenę oraz złącze U.FL dla anteny zewnętrznej.
  • Złącze USB Micro-B do konfiguracji i aktualizacji oprogramowania.
  • Wskaźniki LED: jakości sygnału, statusu ID oraz pasma.
  • Złącze 20-pinowe do zasilania i sygnałów I/O.

Konfiguracja (Basic Mode)

W trybie podstawowym karta odbiera bezprzewodowy sygnał DMX/RDM i przesyła go przewodowo. Konfigurację można przeprowadzić na dwa sposoby:

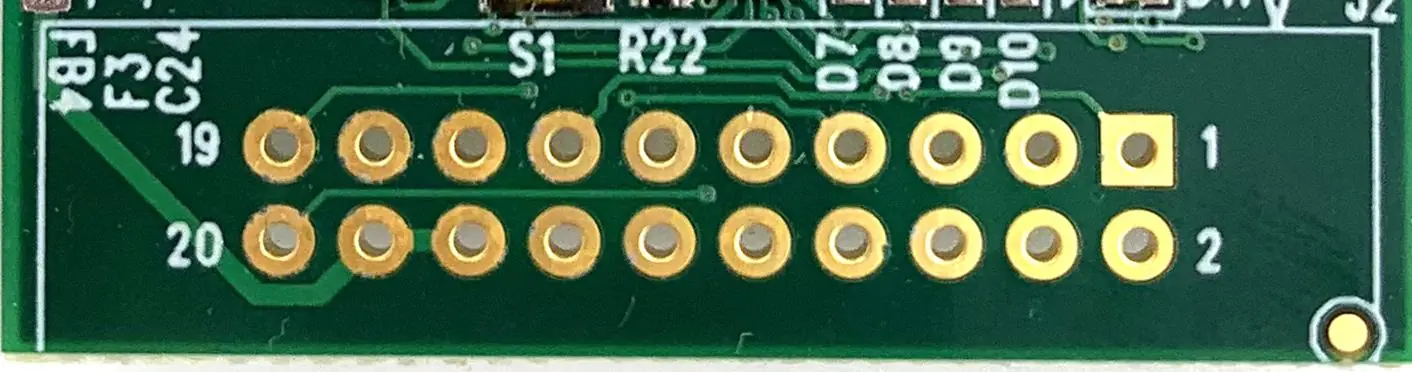

Szczegółowy schemat pinów (Basic Signal Pinout)
Szczegółowy schemat pinów (Basic Signal Pinout)
  • RDM: Za pomocą nadajnika Multiverse (np. Multiverse Transmitter, Node, SHoW Baby).
  • USB Configurator: Używając darmowego oprogramowania City Theatrical na PC lub Mac.

Aby zresetować urządzenie do ustawień fabrycznych, należy przytrzymać przycisk SHoW ID Selector Switch przez 5 sekund, aż cztery diody jakości sygnału zamigają jednocześnie.

Konfiguracja (Advanced Mode)

Tryb zaawansowany umożliwia wykorzystanie dodatkowych funkcji:

  • Wyjście 0-10V: Do sterowania oświetleniem architektonicznym.
  • Wyjścia PWM: Cztery wyjścia sterujące o rozdzielczości 8-bitowej, wykorzystujące piny wskaźników LED.

Wymagane jest zasilanie o napięciu minimum +11V, aby korzystać z funkcji 0-10V.

Wskaźniki LED

  • Band LED: Zielony oznacza pasmo Multiverse 2.4GHz, żółty oznacza SHoW DMX Neo 2.4GHz.
  • ID/Status LED: Miganie oznacza brak sygnału DMX, światło ciągłe oznacza odbiór sygnału.
  • Rx Quality LEDs: Cztery diody wskazujące jakość sygnału. Dla najlepszej wydajności powinny świecić się co najmniej dwie.

Rozwiązywanie problemów

W przypadku braku zasilania należy sprawdzić orientację pinów zasilania oraz napięcie wejściowe (5-30V DC). Jeśli urządzenie nie reaguje na konfigurację USB, należy upewnić się, że używany kabel USB obsługuje przesył danych, a nie tylko ładowanie. W przypadku migania urządzeń DMX co 3-5 sekund, zaleca się wyłączenie ruchu RDM na karcie ściemniacza.

Dane techniczne

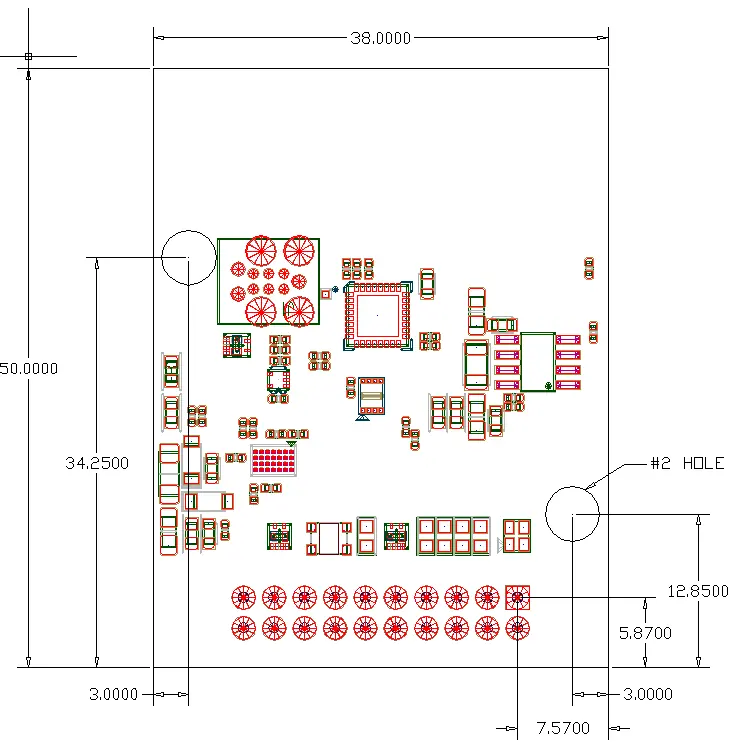

Wymiary fizyczne (590X Dimensions)
Wymiary fizyczne (590X Dimensions)
  • Napięcie zasilania: 5-30V DC.
  • Częstotliwość: 2.4GHz.
  • Wymiary: 50mm x 38mm x 6.4mm.
  • Złącze: 20-pinowe (2x10, 0.100-inch header).
  • Temperatura pracy: 0-40°C.

Praktyczna pomoc

Typowe problemy

Urządzenie nie włącza się

Sprawdź orientację pinów zasilania, zmierz napięcie wejściowe (musi być 5-30V) lub spróbuj zasilić kartę przez port USB.

Brak kontroli nad urządzeniem

Sprawdź, czy nadajnik jest w zasięgu, zresetuj ustawienia do fabrycznych i sprawdź poprawność konfiguracji w programie USB Configurator.

Migotanie urządzeń DMX

Sprawdź poprawność terminacji linii DMX (rezystor 120 Ohm) oraz upewnij się, że kable są sprawne.

Wyjście 0-10V nie działa

Upewnij się, że tryb 0-10V jest włączony w konfiguratorze, napięcie zasilania wynosi min. 11V i sprawdź adresowanie DMX.

Przed użyciem

  • Sprawdź napięcie zasilania (5-30V DC).
  • Upewnij się, że antena jest poprawnie podłączona (wewnętrzna lub zewnętrzna).
  • Sprawdź schemat pinów (Pinout) przed podłączeniem przewodów.
  • Pobierz oprogramowanie City Theatrical USB Configurator.
  • W przypadku korzystania z anten zewnętrznych, upewnij się, że wybrano odpowiedni typ w ustawieniach RDM.

Parametry w praktyce

Napięcie zasilania
5-30V DC. Wymagane min. 11V dla funkcji 0-10V.
Opóźnienie (Latency)
Średnio 4ms.

Ilustracje i schematy

  • Figure 1: Szczegółowy schemat pinów (Basic Signal Pinout) dla zasilania i sygnału DMX.
  • Figure 2: Wyjaśnienie struktury SHoW ID (Prefix, Data Rate, Band, Hop Pattern).
  • Figure 3: Wymiary fizyczne płytki (50mm x 38mm).

Zgodność modelu

  • Karta współpracuje z nadajnikami Multiverse (Node, SHoW Baby, Transmitter).
  • Wymaga oprogramowania City Theatrical USB Configurator dla PC/Mac do pełnej konfiguracji.
  • Zgodna z ANSI E1.11 DMX512-A i E1.20 RDM.
