Instrukcja obsługi ściemniacza City Theatrical 5942 Multiverse 5x2.5A
Szybki przewodnik po konfiguracji i obsłudze ściemniacza City Theatrical 5942 Multiverse 5x2.5A. Dowiedz się, jak podłączyć zasilanie, skonfigurować tryb przewodowy i bezprzewodowy oraz interpretować kody błędów.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Urządzenie to ściemniacz 5-kanałowy (5x2.5A) pracujący w technologii Multiverse (900MHz/2.4GHz). Obsługuje tryb przewodowy i bezprzewodowy, konfigurowany przez RDM lub USB Configurator. str. 1, 2
Najważniejsze czynności
- Reset do ustawień fabrycznych (tryb przewodowy): Przytrzymaj przyciski A i E przez 5 sekund. str. 2
- Reset bez zmiany ustawień: Przytrzymaj przyciski B i D przez 5 sekund. str. 2
Pierwsze uruchomienie
- Podłącz zasilanie 5-30VDC do terminali PWR. Podłącz obciążenie do terminali wyjściowych. Urządzenie domyślnie startuje w trybie przewodowym. str. 2
Problemy i rozwiązania
Zwarcie
Sprawdź instalację wyjściową. (1 mignięcie)
str. 1, 5
Przeciążenie wyjścia (>4A)
Zmniejsz obciążenie na danym kanale. (2 mignięcia)
str. 1, 5Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| 1 | Zwarcie | Sprawdź okablowanie wyjściowe | str. 1, 5 |
| 2 | Przeciążenie wyjścia (>4A) | Zmniejsz obciążenie | str. 1, 5 |
| 3 | Przeciążenie wejścia (>12.5A) | Zmniejsz łączne obciążenie | str. 1, 5 |
Konserwacja i reset
- Przytrzymaj przyciski A i E przez 5 sekund dla pełnego resetu. str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie wejściowe | 5-30VDC | Wymagane zasilanie | str. 2 |
| Maksymalne obciążenie łączne | 12.5A | Limit prądowy urządzenia | str. 1, 5 |
Gdzie szukać w PDF
- Panel przedni i kody błędów str. 1
- Instrukcja konfiguracji i ustawienia fabryczne str. 2
- Konfiguracja przewodowa i bezprzewodowa str. 3, 4
Spis treści
Najważniejsze informacje z instrukcji
Ściemniacz City Theatrical 5942 Multiverse 5x2.5A to zaawansowane urządzenie sterujące oświetleniem, obsługujące zarówno połączenia przewodowe, jak i bezprzewodowe (900MHz/2.4GHz). Urządzenie wymaga zasilania prądem stałym (DC) w zakresie 5-30V. Konfiguracja odbywa się głównie za pomocą kontrolera RDM lub oprogramowania City Theatrical USB Configurator.
Opis urządzenia
Urządzenie wyposażone jest w:

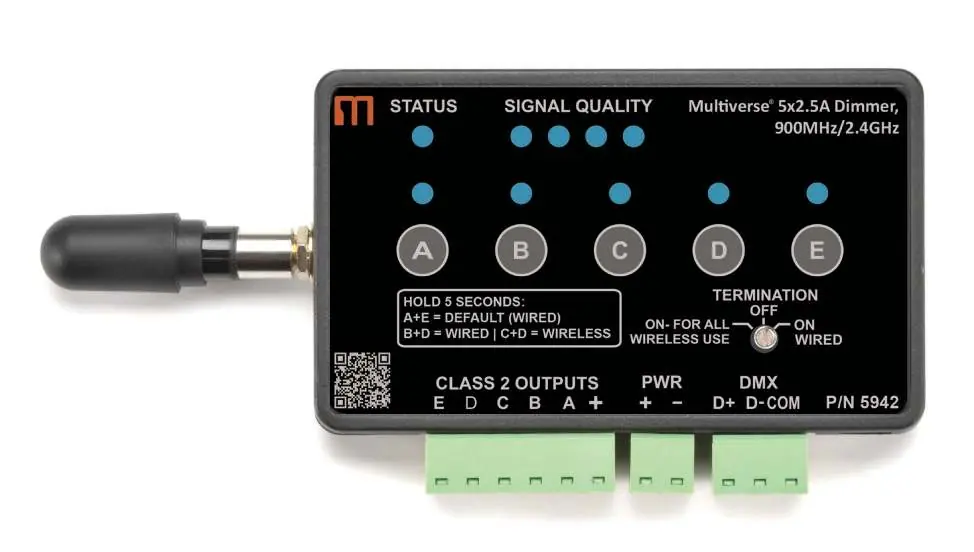

- Przyciski Bump (A-E): Służą do ręcznego testowania połączeń przed podłączeniem sterownika DMX oraz do resetowania ustawień.
- Diody LED Statusu: Zielona (tryb przewodowy), Niebieska (tryb bezprzewodowy), Czerwona (błąd).
- Diody Signal Quality: Wskazują jakość sygnału bezprzewodowego.
- Przełącznik terminacji: Ustawiany w zależności od tego, czy urządzenie jest ostatnim w łańcuchu DMX lub czy pracuje w trybie bezprzewodowym.
Instalacja i podłączenie
Przed podłączeniem upewnij się, że napięcie zasilacza jest zgodne z wymaganiami podłączonych urządzeń wyjściowych.
- Podłącz zasilanie DC (+ i -) do terminali oznaczonych jako PWR.
- Podłącz przewody dodatnie (+) urządzeń odbiorczych do terminala OUTPUT +, a przewody ujemne (-) do odpowiednich terminali wyjściowych (A, B, C, D, E).
- Terminalne złącza można odłączyć od urządzenia w celu łatwiejszego montażu przewodów.
Konfiguracja
Urządzenie domyślnie pracuje w trybie przewodowym.
Konfiguracja przewodowa (Wired)
Wymaga połączenia kontrolera RDM (np. City Theatrical DMXcat) za pomocą adaptera XLR5M na złącze Phoenix. W menu RDM można ustawić adres DMX, osobowość (personality) oraz parametry ściemniania.
Konfiguracja bezprzewodowa (Wireless)
Wymaga dopasowania parametrów SHoW ID, SHoW Key oraz Universe z nadajnikiem Multiverse. Po zmianie trybu na bezprzewodowy, kontrola przewodowa zostaje wyłączona.
Resetowanie ustawień
- Reset do ustawień fabrycznych (tryb przewodowy): Przytrzymaj przyciski A i E przez 5 sekund, aż diody STATUS i SIGNAL QUALITY zaczną migać jednocześnie.
- Reset bez zmiany ustawień: Przytrzymaj przyciski B i D przez 5 sekund, aż diody STATUS i SIGNAL QUALITY zaczną migać jednocześnie.
Kody błędów
Jeśli dioda STATUS miga na czerwono, oznacza to błąd:
- 1 mignięcie: Zwarcie.
- 2 mignięcia: Przeciążenie wyjścia (>4A na dowolnym wyjściu).
- 3 mignięcia: Przeciążenie wejścia (>12.5A łącznie).
- 4 mignięcia: Przegrzanie wyjścia.
- 5 mignięć: Zbyt niskie napięcie (Under voltage).
- 6 mignięć: Zbyt wysokie napięcie (Over voltage).
Praktyczna pomoc
Typowe problemy
Brak sterowania po przejściu w tryb bezprzewodowy
Upewnij się, że nadajnik ma ustawione to samo SHoW ID, SHoW Key i Universe co ściemniacz. Sprawdź, czy w nadajniku włączono ruch RDM.
Dioda statusu miga na czerwono
Wystąpił błąd. Sprawdź kody błędów (np. zwarcie, przeciążenie) i usuń przyczynę przed ponownym uruchomieniem.
Przed użyciem
- Sprawdź, czy napięcie zasilania mieści się w zakresie 5-30VDC.
- Upewnij się, że polaryzacja zasilania (+/-) jest poprawna.
- Podłącz obciążenie do odpowiednich terminali wyjściowych.
- Ustaw przełącznik terminacji DMX zgodnie z konfiguracją sieci (ON dla bezprzewodowych/ostatnich w łańcuchu, OFF dla przelotowych).
- W przypadku pracy bezprzewodowej, przygotuj nadajnik Multiverse.
Ilustracje i schematy
- Status LED: Zielony (przewodowy), Niebieski (bezprzewodowy), Czerwony (błąd).
- Przyciski Bump: Służą do testowania połączeń przed podłączeniem sterownika DMX.
Zgodność modelu
- Wymaga kontrolera RDM do zaawansowanej konfiguracji.
- Wymaga nadajnika Multiverse dla pracy bezprzewodowej.
