Instrukcja obsługi nadajnika City Theatrical 5911 Multiverse Transmitter
Szybki przewodnik po konfiguracji i obsłudze nadajnika City Theatrical 5911 Multiverse Transmitter. Dowiedz się, jak skonfigurować SHoW ID, połączyć się przez aplikację DMXcat i rozwiązywać problemy z transmisją DMX.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Nadajnik 5911 Multiverse Transmitter służy do bezprzewodowej transmisji do 10 uniwersów DMX/RDM. Konfiguracja odbywa się wyłącznie za pomocą aplikacji DMXcat. str. 4, 8
Najważniejsze czynności
- Konfiguracja nadajnika str. 8, 9
Pierwsze uruchomienie
- Podłącz zasilanie, zainstaluj aplikację DMXcat, połącz się przez Bluetooth i skonfiguruj SHoW ID. str. 8, 27
Problemy i rozwiązania
Fixtures not responding
Check that Tx/Rx symbols are solid, SHoW ID/Key match, and Universe settings match.
str. 28Konserwacja i reset
- Reset do ustawień fabrycznych: Przytrzymaj przełącznik w małym otworze obok wejścia Ethernet przez około 5 sekund. str. 18
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 100-240VAC / 5-30VDC / PoE | Obsługiwane źródła zasilania | str. 24 |
| Liczba uniwersów | 10 | Maksymalna liczba jednocześnie obsługiwanych uniwersów | str. 24 |
Gdzie szukać w PDF
- Specyfikacje str. 24
- Rozwiązywanie problemów str. 28
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Nadajnik City Theatrical 5911 Multiverse Transmitter to zaawansowane urządzenie do bezprzewodowej transmisji danych DMX/RDM. Do pełnej konfiguracji urządzenia wymagana jest aplikacja DMXcat, dostępna w sklepach Google Play, Apple App Store oraz Amazon App Store. Urządzenie obsługuje do 10 uniwersów DMX w paśmie 2.4GHz.

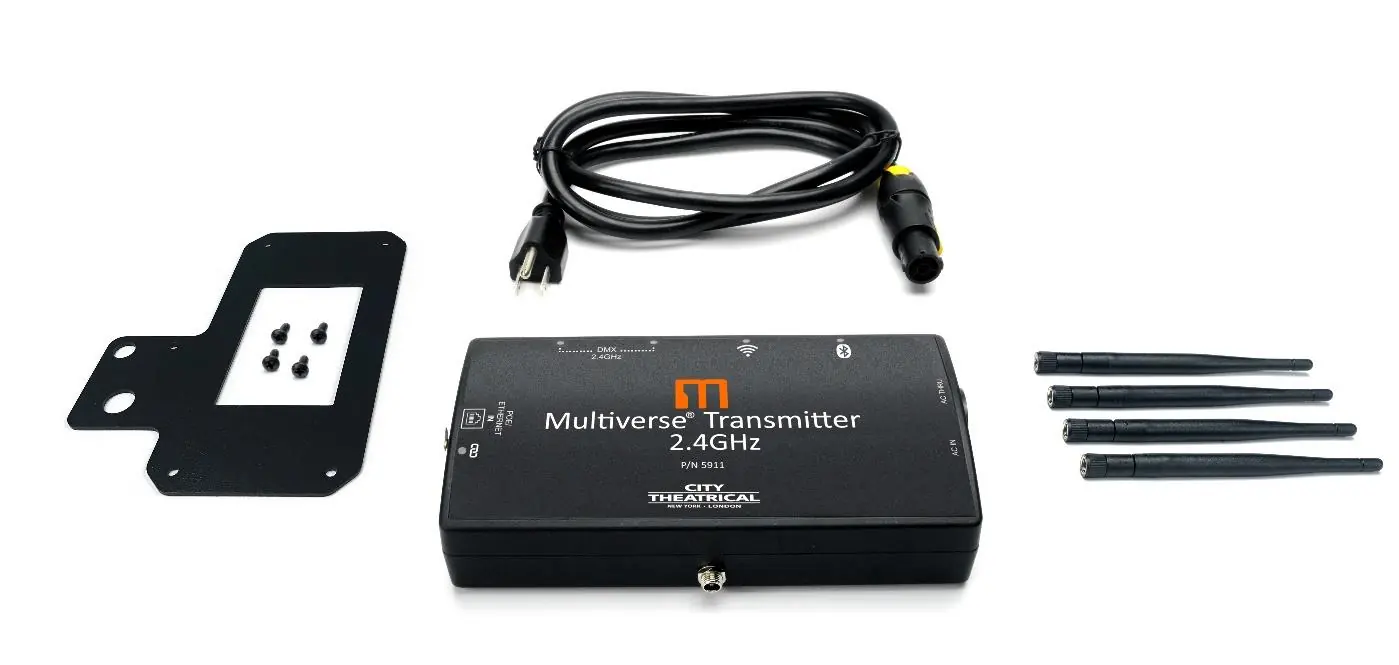

Opis urządzenia
Urządzenie posiada wejście Ethernet obsługujące protokoły sACN lub Art-Net. Wyposażone jest w odbiornik Bluetooth do komunikacji z aplikacją DMXcat oraz moduł Wi-Fi do sterowania z tabletów. Obudowa wykonana jest z odlewu aluminiowego, a zasilanie może być realizowane przez AC, DC lub PoE.
Konfiguracja systemu
Konfiguracja odbywa się poprzez aplikację DMXcat:

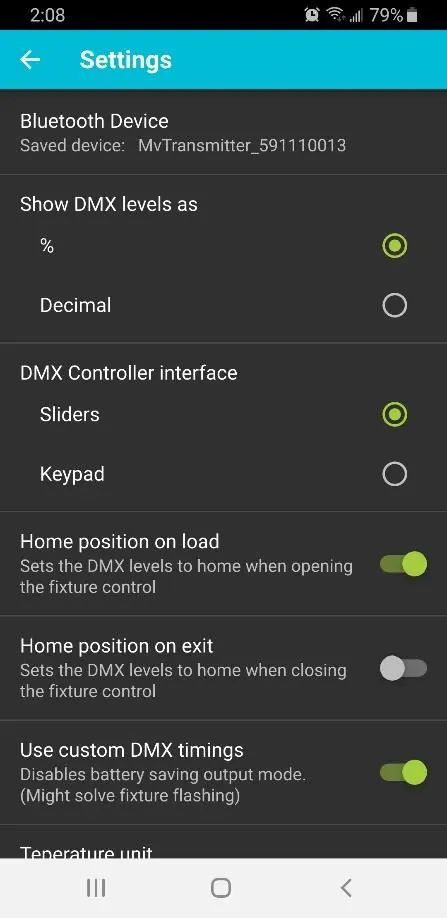

- Połącz się z nadajnikiem w aplikacji DMXcat, wybierając go z listy urządzeń Bluetooth.

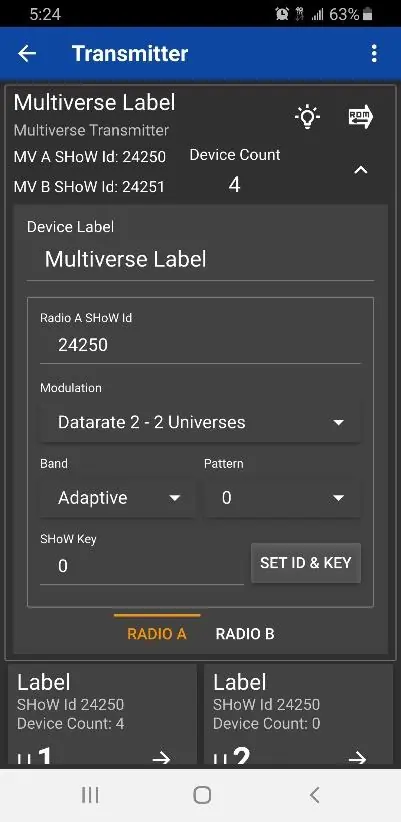

- Wybierz odpowiednie SHoW ID dla każdego z dwóch wbudowanych radiów (Radio A i Radio B).
- Przypisz uniwersa do wybranych SHoW ID.
- Opcjonalnie ustaw SHoW Key (kod 3-cyfrowy), aby zabezpieczyć system przed nieautoryzowanym sterowaniem.
- Użyj funkcji SET ID & KEY, aby zapisać ustawienia.
Wybór SHoW ID
SHoW ID to system identyfikacji transmisji, który określa cztery parametry:
- Prefix: 24 dla pasma 2.4GHz.
- Data Rate: Określa liczbę uniwersów i zasięg.
- Band: Określa sekcję pasma (pełne pasmo, niskie, średnie, wysokie, ekstremalnie wysokie lub adaptacyjne).
- Hop Pattern: Wzór przeskoku częstotliwości.
Zaawansowane ustawienia
W menu zaawansowanym (dostępnym przez ikonę RDM w aplikacji) można dostosować:
- Output Power: Regulacja mocy nadawania (Max, Med, Min).
- Antenna Selection: Wybór typu anteny (Omni, Panel, Yagi).
- Forward Error Correction: Funkcja wykrywania i korekcji błędów transmisji.
- mDMX: Optymalizacja DMX pod kątem transmisji bezprzewodowej.
Montaż

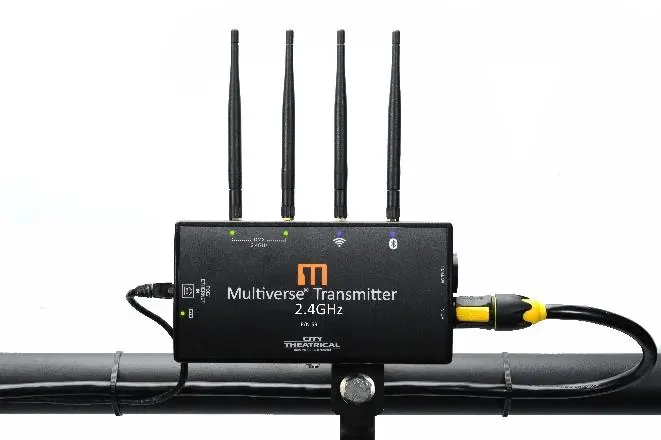

Nadajnik powinien być zainstalowany w miejscu zapewniającym dobrą widoczność (line of sight) między nadajnikiem a odbiornikami. Anteny powinny być ustawione pionowo i równolegle. Unikaj umieszczania odbiorników za barierami radiowymi, takimi jak metal, woda czy niektóre rodzaje szkła.
Rozwiązywanie problemów
Jeśli urządzenia nie reagują:
- Sprawdź, czy symbole Tx i Rx na nadajniku i odbiornikach świecą światłem ciągłym.
- Upewnij się, że SHoW ID oraz SHoW Key są identyczne na nadajniku i wszystkich odbiornikach.
- Sprawdź, czy ustawienia uniwersów są poprawne.
Praktyczna pomoc
Typowe problemy
Urządzenie nie włącza się
Sprawdź, czy kabel zasilający jest poprawnie zainstalowany i przetestuj gniazdko zasilające innym urządzeniem.
Brak reakcji urządzeń DMX
Sprawdź, czy symbole Tx i Rx świecą światłem ciągłym, czy SHoW ID i SHoW Key są zgodne na nadajniku i odbiornikach oraz czy ustawienia uniwersów są poprawne.
Przed użyciem
- Pobierz aplikację DMXcat na smartfon.
- Upewnij się, że nadajnik i odbiorniki są w zasięgu wzroku.
- Sprawdź, czy anteny są ustawione pionowo i równolegle.
- Przygotuj kabel Ethernet do podłączenia konsoli DMX.
- Upewnij się, że zasilanie jest zgodne ze specyfikacją (100-240VAC lub 5-30VDC).
Ilustracje i schematy

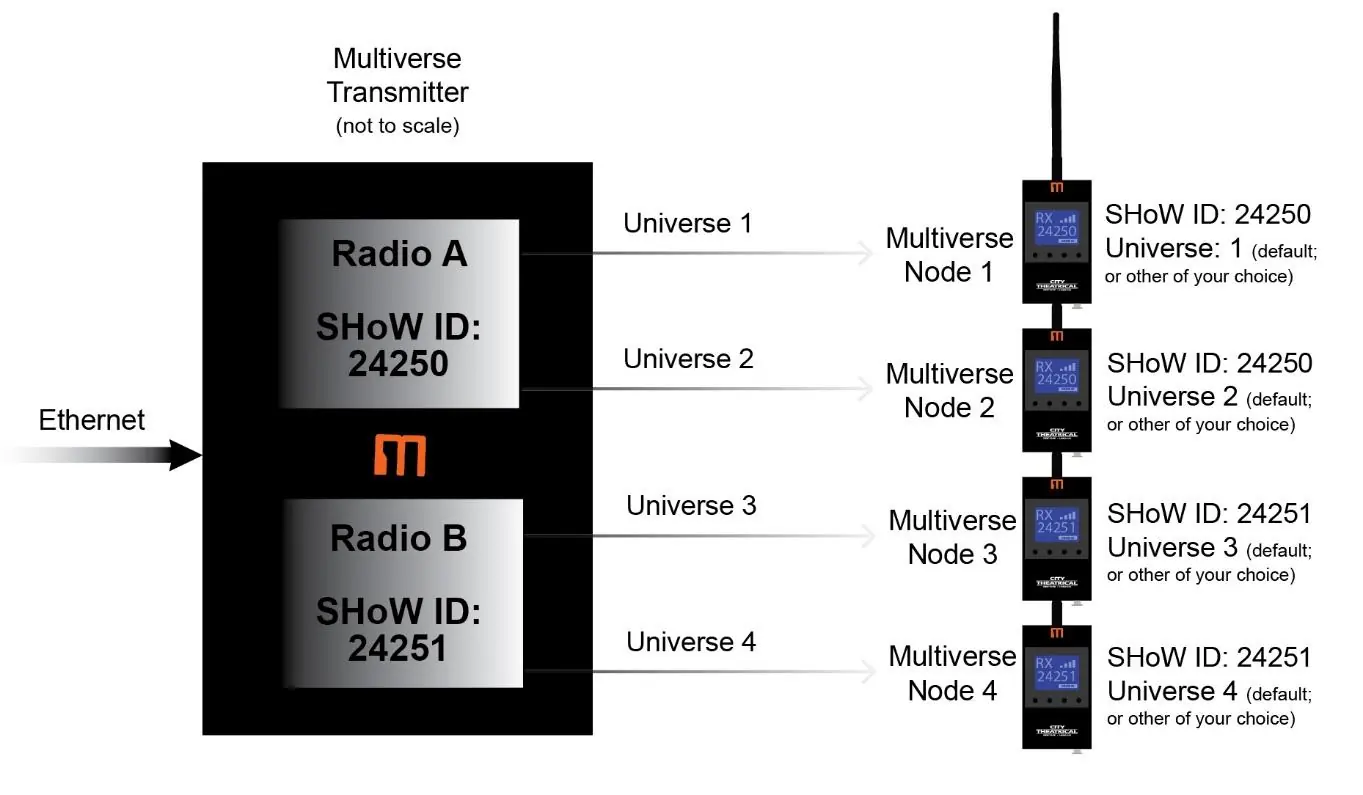

- Schemat systemu: Nadajnik łączy się z odbiornikami (Multiverse Nodes) przypisanymi do konkretnych uniwersów.
Zgodność modelu
- Wymaga aplikacji DMXcat do pełnej konfiguracji.
- Nie jest kompatybilny z systemami SHoW DMX Neo.
