Instrukcja obsługi zestawu bezprzewodowego City Theatrical 5939 Multiverse Studio Kit...
Przewodnik użytkownika dla City Theatrical 5939 Multiverse Studio Kit 2.4GHz. Dowiedz się, jak skonfigurować system, ładować odbiorniki, wybierać identyfikatory SHoW ID oraz jak korzystać z dołączonych narzędzi.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Zestaw Multiverse Studio Kit 2.4GHz służy do bezprzewodowej transmisji DMX/RDM. Konfiguracja wymaga użycia analizatora RadioScan do wyboru SHoW ID oraz dopasowania parametrów (SHoW ID, Universe, SHoW Key) na nadajniku i odbiornikach. str. 4
Najważniejsze czynności
- Konfiguracja systemu str. 4
- Ładowanie odbiorników str. 4, 5
Pierwsze uruchomienie
- Użyj RadioScan do analizy widma, wybierz SHoW ID, a następnie wprowadź te same ustawienia (SHoW ID, Universe, SHoW Key) do nadajnika i wszystkich odbiorników. str. 4
Konserwacja i reset
- Ładowanie: Zawsze ładuj z otwartą pokrywą walizki. Czas ładowania w walizce to 3,5h, poza walizką 2,5h. str. 4, 5
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Częstotliwość | 2400 – 2480 MHz | Zakres pracy radiowej | str. 6 |
| Czas pracy | 20 godzin | Czas pracy na baterii przy domyślnych ustawieniach | str. 4 |
| Stopień ochrony | IP20 | Klasa szczelności | str. 6 |
Gdzie szukać w PDF
- Zawartość zestawu str. 7
- Specyfikacja techniczna str. 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Zestaw Multiverse Studio Kit 2.4GHz to kompletne rozwiązanie do bezprzewodowej transmisji DMX/RDM, przeznaczone dla profesjonalistów w branży filmowej i wideo. Zestaw umożliwia szybkie planowanie, konfigurację i obsługę oświetlenia na planie.

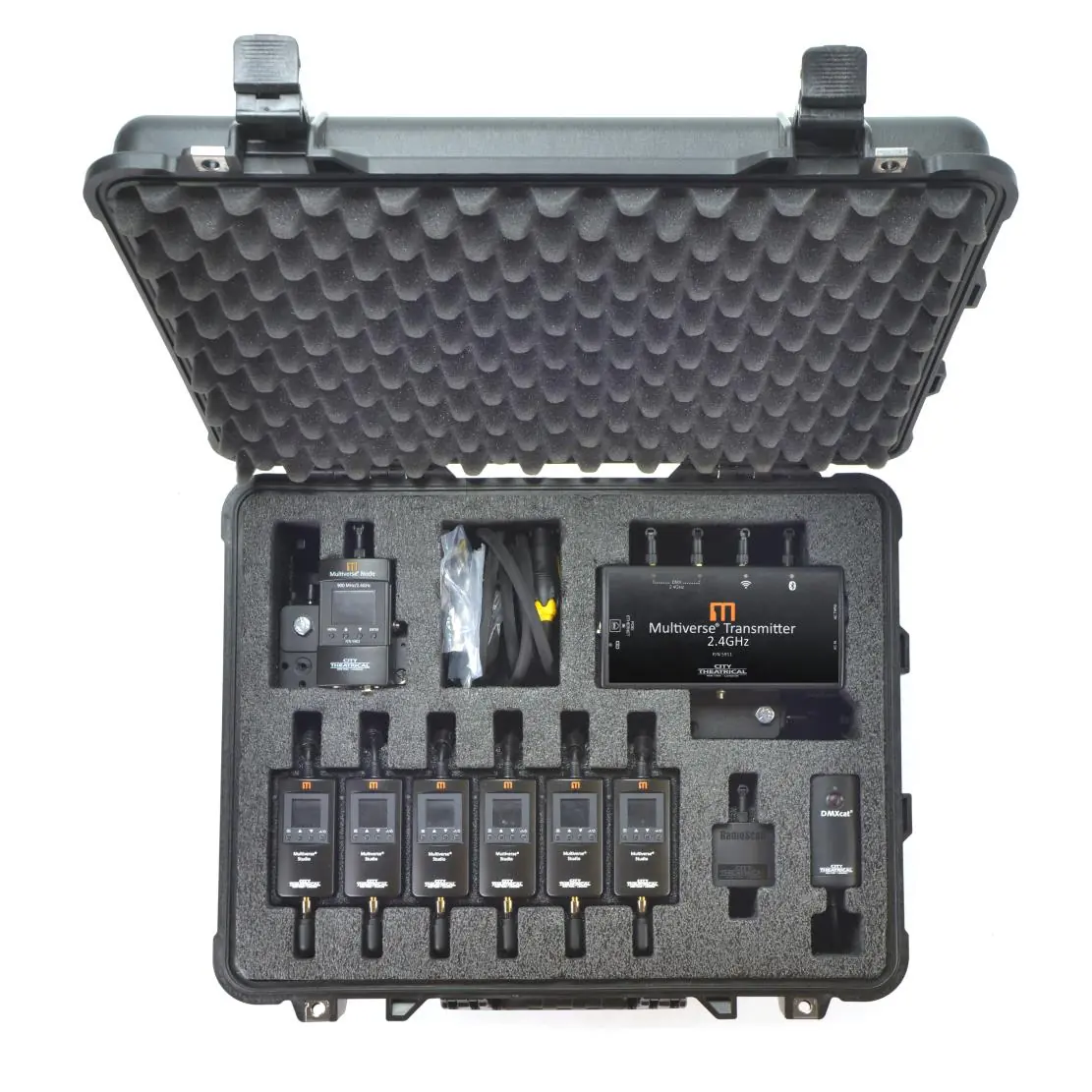

Zawartość zestawu
- 6 odbiorników Multiverse Studio Receivers
- 1 nadajnik Multiverse Transmitter z uchwytem
- 1 węzeł Multiverse Node z uchwytem
- 1 narzędzie testowe DMXcat
- 1 analizator widma RadioScan
- Akcesoria: kable USB, przewody zasilające, zaciski montażowe, walizka z funkcją ładowania
Konfiguracja systemu
- Analiza widma: Użyj analizatora RadioScan, aby sprawdzić aktywność radiową w otoczeniu i wybrać odpowiedni zakres częstotliwości.
- Wybór SHoW ID: Wybierz identyfikator SHoW ID w oprogramowaniu RadioScan.
- Synchronizacja: Wprowadź wybrany SHoW ID, numer Universe oraz opcjonalny SHoW Key do nadajnika (lub węzła) oraz do wszystkich odbiorników.
Uwaga: SHoW ID, Universe oraz SHoW Key muszą być identyczne na nadajniku i wszystkich odbiornikach, aby system działał poprawnie.
Ładowanie urządzeń
Zestaw wykorzystuje system ładowania bezstykowego wewnątrz walizki.
- Ładowanie w walizce: Umieść odbiorniki w dedykowanych slotach. Czas ładowania od pełnego rozładowania wynosi 3,5 godziny. Zawsze ładuj z otwartą pokrywą walizki, aby zapewnić wentylację.
- Ładowanie poza walizką: Możesz ładować odbiorniki indywidualnie za pomocą dołączonych zasilaczy i kabli USB-A do USB-C. Czas ładowania wynosi 2,5 godziny.
Czas pracy odbiorników wynosi około 20 godzin przy ustawieniach domyślnych (jasność podświetlenia 70%). Zwiększenie jasności do 100% skraca czas pracy do około 16 godzin.
Bezpieczeństwo
- Urządzenie przeznaczone wyłącznie dla wykwalifikowanych profesjonalistów.
- Nie używać w warunkach nadmiernego ciepła lub bezpośredniego nasłonecznienia.
- Zapewnić odpowiednią wentylację podczas instalacji.
- Brak części serwisowalnych przez użytkownika wewnątrz urządzenia.
- Antena musi być zainstalowana w odległości co najmniej 20 cm od osób.
Praktyczna pomoc
Typowe problemy
Brak komunikacji między nadajnikiem a odbiornikami
Upewnij się, że SHoW ID, Universe oraz SHoW Key są identyczne na wszystkich urządzeniach.
Krótki czas pracy na baterii
Zmniejsz jasność podświetlenia ekranu lub ustaw czas wygaszania podświetlenia.
Urządzenie nie ładuje się w walizce
Upewnij się, że odbiorniki dotykają dna slotu w walizce i że walizka jest podłączona do zasilania.
Przed użyciem
- Naładuj wszystkie odbiorniki przed użyciem.
- Użyj RadioScan do analizy widma radiowego w miejscu pracy.
- Sprawdź, czy wszystkie urządzenia mają zaktualizowane i zgodne ustawienia (SHoW ID, Universe, Key).
- Upewnij się, że walizka jest otwarta podczas ładowania.
- Sprawdź, czy antena jest zainstalowana zgodnie z wymogami (min. 20 cm od osób).
Parametry w praktyce
- Czas ładowania (walizka)
- 3,5 godziny od pełnego rozładowania.
- Czas ładowania (zewnętrzny)
- 2,5 godziny od pełnego rozładowania.
Ilustracje i schematy
- Rysunek 1 przedstawia rozmieszczenie elementów w walizce transportowej.
- Rysunek 2 pokazuje panel tylny walizki z gniazdem zasilania.
Zgodność modelu
- System przeznaczony do pracy w paśmie 2.4GHz.
- Wymaga zgodności ustawień SHoW ID, Universe i SHoW Key między nadajnikiem a odbiornikami.
