Instrukcja obsługi sterownika LED Skydance SC+R9 RF 2.4G
Instrukcja obsługi sterownika LED Skydance SC+R9. Dowiedz się, jak podłączyć taśmy LED SPI, sparować pilot, ustawić typ układu scalonego i długość taśmy oraz przywrócić ustawienia fabryczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Aby sparować pilot, naciśnij krótko przycisk 'Match' na odbiorniku, a następnie w ciągu 5 sekund naciśnij przycisk włączania/wyłączania na pilocie. str. 1
Najważniejsze czynności
- Parowanie pilota str. 1
- Ustawianie długości taśmy str. 2
- Przywracanie ustawień fabrycznych str. 3
Pierwsze uruchomienie
- Usuń folię ochronną z baterii pilota. str. 1
Problemy i rozwiązania
Migotanie świateł
Zwiększ moc zasilacza (powinna być min. 1.2x obciążenia).
str. 1Konserwacja i reset
- Reset do ustawień fabrycznych (RGB) str. 3
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie wejściowe | 5-24VDC | Zakres napięcia zasilania sterownika | str. 1 |
| Zasięg pilota | 30m | Maksymalna odległość działania | str. 1 |
Gdzie szukać w PDF
- Parametry i schematy podłączenia str. 1
- Funkcje pilota i lista trybów str. 2
- Ustawienia fabryczne i bezpieczeństwo str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Sterownik Skydance SC+R9 to urządzenie RF 2.4G przeznaczone do sterowania cyfrowymi taśmami LED typu SPI. Urządzenie obsługuje 49 rodzajów układów scalonych (IC) i oferuje 40 dynamicznych trybów pracy. Przed rozpoczęciem użytkowania należy usunąć folię ochronną z baterii pilota oraz upewnić się, że zasilacz ma moc co najmniej 1,2 raza większą niż obciążenie taśmy LED.
Opis urządzenia i funkcje
Sterownik umożliwia zdalne sterowanie oświetleniem LED, w tym zmianę efektów dynamicznych, prędkości, jasności oraz sekwencji kolorów R/G/B/W. Urządzenie posiada wbudowaną technologię bezprzewodową 2.4GHz o zasięgu do 30 metrów.
Instalacja i podłączenie
Podłączenie zależy od typu taśmy LED:
- Taśmy SPI: Wymagają podłączenia zasilania 5-24VDC do sterownika oraz sygnału SPI (DATA/CLK) do taśmy.
- Obciążenie powyżej 8A: Jeśli pobór prądu przekracza 8A, taśma LED musi być zasilana z oddzielnego zasilacza, a ze sterownikiem łączone są tylko przewody sygnałowe (DATA/CLK) oraz masa (GND).
- Taśmy jednoprzewodowe: W przypadku taśm jednoprzewodowych, wyjścia DATA i CLK sterownika są identyczne, co pozwala na podłączenie dwóch taśm do jednego sterownika.

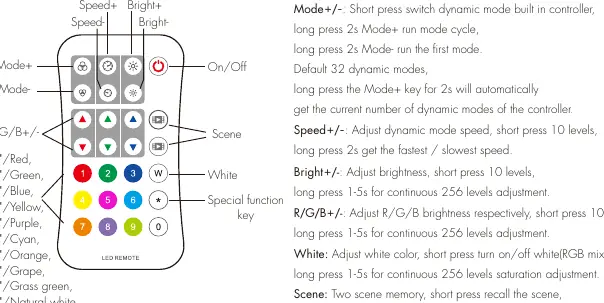

Obsługa pilota i konfiguracja
Pilot umożliwia zaawansowaną konfigurację taśmy LED:
- Parowanie pilota: Krótko naciśnij przycisk "Match" na odbiorniku, a następnie w ciągu 5 sekund naciśnij przycisk włączania/wyłączania na pilocie.
- Usuwanie parowania: Długo naciśnij przycisk "Match" na odbiorniku przez 5 sekund.
- Ustawianie długości taśmy: Wpisz na pilocie kod w formacie * + 3 cyfry + *. Przykład: *032* ustawia 32 piksele.
- Ustawianie typu układu (IC): Wpisz na pilocie kod w formacie * + 2 cyfry + *. Przykład: *11* dla TM1803.
- Ustawianie kolejności kolorów: Użyj kodu * + 1 cyfra + * (np. *1* dla RGB).
Przywracanie ustawień fabrycznych
Aby zresetować sterownik do ustawień fabrycznych:
- Reset do trybu RGB: Długo naciśnij przycisk "Match" przez 10 sekund.
- Reset do trybu RGBW: Długo naciśnij przycisk "Match" przez 15 sekund.
Bezpieczeństwo
Urządzenie przeznaczone jest wyłącznie do użytku wewnątrz pomieszczeń w suchych warunkach. Należy dbać o właściwą polaryzację baterii w pilocie (CR2032). W przypadku dłuższego nieużywania pilota, należy wyjąć baterię.
Informacje o producencie
Guangzhou Skydance Co., Ltd.
Praktyczna pomoc
Typowe problemy
Brak reakcji odbiornika na pilot
Ponownie sparuj pilot z odbiornikiem, używając przycisku Match.
Migotanie lub niestabilna praca taśm LED
Upewnij się, że moc zasilacza jest co najmniej 1,2 razy większa niż obciążenie taśmy LED.
Pilot nie działa lub ma mały zasięg
Wymień baterię CR2032 lub sprawdź styki baterii w pilocie.
Przed użyciem
- Usuń folię ochronną z baterii pilota przed pierwszym użyciem.
- Sprawdź, czy zasilacz ma odpowiednie napięcie (5-24VDC).
- Upewnij się, że typ układu scalonego (IC) taśmy LED jest na liście kompatybilnych urządzeń.
- Sprawdź polaryzację przy instalacji baterii.
- Upewnij się, że miejsce instalacji jest suche i wewnątrz pomieszczenia.
Parametry w praktyce
- Napięcie wejściowe
- 5-24VDC (musi być zgodne z taśmą LED).
- Maksymalne obciążenie
- 8A (powyżej tej wartości wymagane jest dodatkowe zasilanie taśmy).
- Zasięg pilota
- Do 30 metrów w otwartej przestrzeni.
- Bateria pilota
- CR2032 (3V).
Ilustracje i schematy
- Schemat pokazuje podłączenie zasilacza 5-24VDC do sterownika oraz sterownika do taśmy LED.
- Dla taśm o dużym poborze prądu (powyżej 8A) schemat wskazuje na konieczność użycia zewnętrznego zasilania dla taśmy.
Zgodność modelu
- Sterownik obsługuje 49 rodzajów układów scalonych, w tym serie TM, UCS, WS, LPD, SK, GS, SM.
- Wspiera taśmy RGB oraz RGBW.
