Instrukcja obsługi sterownika LED Sunricher 4 w 1 Universal 2.4G Mesh
Przewodnik użytkownika sterownika LED Sunricher 4 w 1 Universal 2.4G Mesh. Dowiedz się, jak podłączyć urządzenie, skonfigurować tryby pracy (DIM, CCT, RGBW, RGB+CCT), sparować z aplikacją HomeeLife oraz zresetować sterownik do ustawień...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Sterownik LED Sunricher 4 w 1 umożliwia sterowanie oświetleniem w trybach DIM, CCT, RGBW oraz RGB+CCT. Obsługuje zasilanie 12-48VDC i jest sterowany przez aplikację HomeeLife lub piloty 2.4G. str. 1
Najważniejsze czynności
- Parowanie z aplikacją HomeeLife: dwukrotne kliknięcie przycisku Prog. lub 2-krotny reset zasilania. str. 1
- Resetowanie do ustawień fabrycznych: przytrzymanie przycisku Prog. przez 3 sekundy lub 8-krotny reset zasilania. str. 1
Pierwsze uruchomienie
- Ustaw przełącznik trybu pracy (DIM, CCT, RGBW, RGB+CCT) przed podłączeniem zasilania. str. 1
Konserwacja i reset
- Reset do ustawień fabrycznych: przytrzymaj przycisk Prog. przez 3 sekundy lub zresetuj zasilanie 8 razy. str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie wejściowe | 12-48VDC | Zakres napięcia zasilania | str. 1 |
| Maksymalny prąd złącza | 20A | Maksymalne obciążenie prądowe | str. 1 |
| Wymiary | 170x59x29mm | Wymiary fizyczne obudowy | str. 1 |
Gdzie szukać w PDF
- Strona 1: Wprowadzenie, dane techniczne, parowanie, schemat RGB+CCT str. 1
- Strona 2: Schematy połączeń (RGBW, CCT, DIM), wymiary str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Sterownik LED Sunricher 4 w 1 Universal 2.4G Mesh to zaawansowane urządzenie umożliwiające sterowanie oświetleniem LED w czterech trybach: DIM (ściemnianie), CCT (temperatura barwowa), RGBW oraz RGB+CCT. Urządzenie obsługuje napięcie wejściowe 12-48VDC i może być sterowane za pomocą aplikacji HomeeLife, pilotów 2.4G lub tradycyjnych przełączników przyciskowych (Push Switch).

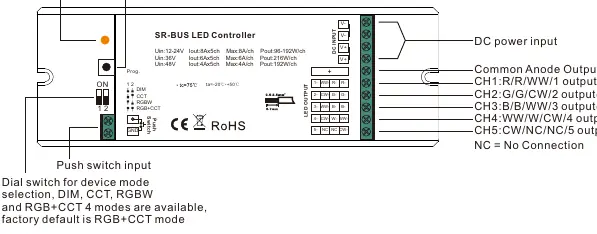

Wybór trybu pracy
Urządzenie posiada przełącznik obrotowy (dial switch) służący do wyboru trybu pracy. Dostępne tryby to:
- DIM
- CCT
- RGBW
- RGB+CCT (ustawienie fabryczne)
Ważne: Nie zmieniaj ustawień przełącznika, gdy urządzenie jest podłączone do zasilania.
Instalacja i podłączenie
Przed przystąpieniem do instalacji upewnij się, że zasilanie jest odłączone. Podłącz zasilacz DC do wejścia zasilania sterownika, a taśmy LED do odpowiednich wyjść (CH1-CH5). Schemat połączeń zależy od wybranego trybu pracy (RGB+CCT, RGBW, CCT lub DIM). Jeśli całkowite obciążenie odbiornika przekracza 20A, należy zastosować odpowiedni schemat połączeń dla wysokiego obciążenia.
Obsługa i parowanie
Parowanie z aplikacją HomeeLife: Pobierz aplikację HomeeLife, a następnie dwukrotnie kliknij przycisk "Prog." na sterowniku lub zresetuj zasilanie 2 razy w sposób ciągły, aby wprowadzić urządzenie w tryb parowania.
Parowanie z pilotem 2.4G: Kliknij przycisk "Prog." raz lub zresetuj zasilanie 3 razy w sposób ciągły.
Resetowanie do ustawień fabrycznych
Aby zresetować sterownik, naciśnij i przytrzymaj przycisk "Prog." przez ponad 3 sekundy lub zresetuj zasilanie 8 razy w sposób ciągły. Prawidłowy reset zostanie potwierdzony mignięciem podłączonego oświetlenia.
Bezpieczeństwo
- Nie instaluj urządzenia pod napięciem.
- Nie używaj przełącznika trybów, gdy urządzenie jest podłączone do zasilania.
- Chroń urządzenie przed wilgocią (klasa szczelności IP20).
Informacje o producencie
Sunricher
Praktyczna pomoc
Typowe problemy
Światło nie reaguje na polecenia
Sprawdź, czy urządzenie jest poprawnie sparowane z pilotem lub aplikacją. Upewnij się, że zasilanie jest włączone.
Błędne działanie trybów
Upewnij się, że przełącznik trybów (dial switch) jest ustawiony w poprawnej pozycji dla używanego typu oświetlenia (np. RGB+CCT).
Przed użyciem
- Sprawdź napięcie zasilacza (12-48VDC).
- Upewnij się, że zasilanie jest odłączone przed montażem.
- Ustaw przełącznik trybu pracy przed podłączeniem zasilania.
- Sprawdź, czy obciążenie nie przekracza 20A na kanał/odbiornik.
Parametry w praktyce
- Napięcie wejściowe
- 12-48VDC (zależnie od zasilacza).
- Maksymalny prąd
- 20A (maksymalne obciążenie złącza).
- Klasa szczelności
- IP20 (tylko do użytku wewnątrz pomieszczeń, brak ochrony przed wodą).
Ilustracje i schematy

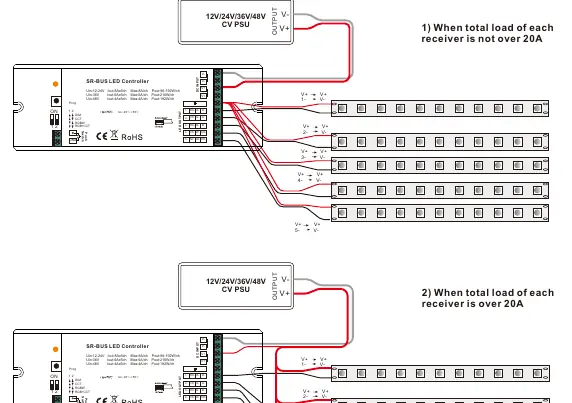

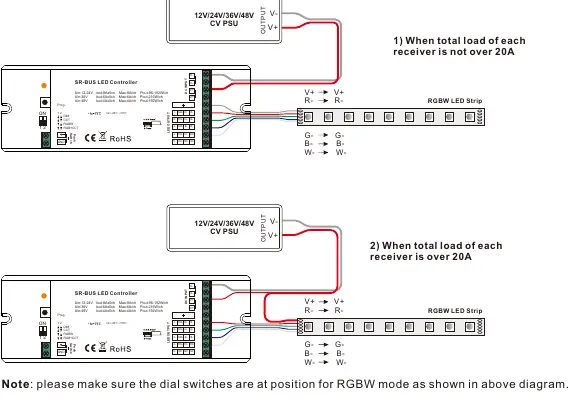

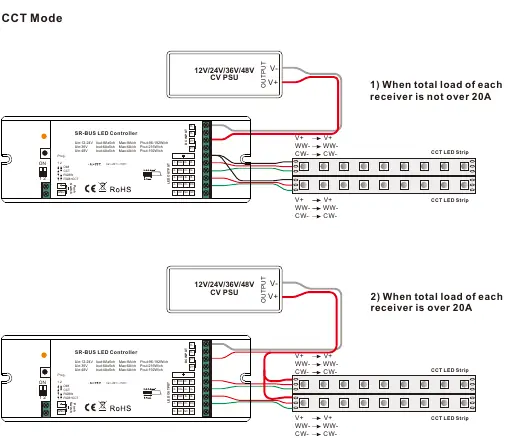

- Schematy pokazują sposób podłączenia zasilacza CV PSU oraz taśm LED do odpowiednich zacisków wyjściowych (V+, R-, G-, B-, W-, CW-, WW-).
- Dla obciążeń powyżej 20A schematy wskazują na konieczność odpowiedniego rozdzielenia obwodów.
Zgodność modelu
- Kompatybilny z pilotami 2.4G Mesh.
- Współpracuje z Amazon Alexa i Google Home (przez aplikację).
- Może być sterowany tradycyjnym przyciskiem (Push Switch).
