Instrukcja obsługi przełącznika podtynkowego ZigBee Sunricher 16A
Kompletny przewodnik po instalacji i konfiguracji przełącznika podtynkowego ZigBee Sunricher 16A. Instrukcja zawiera schematy połączeń, procedury parowania, resetowania oraz dane techniczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Przełącznik podtynkowy ZigBee 16A służy do zdalnego sterowania oświetleniem. Wymaga podłączenia do sieci 100-240VAC i parowania z bramką ZigBee lub bezpośrednio z pilotem. str. 1
Najważniejsze czynności
- Resetowanie urządzenia str. 2
- Parowanie z bramką str. 1
Pierwsze uruchomienie
- Podłącz przewody zgodnie ze schematem, włącz zasilanie i wprowadź bramkę w tryb parowania. str. 1, 3
Problemy i rozwiązania
Urządzenie nie paruje się
Wykonaj reset fabryczny i spróbuj ponownie.
str. 2Konserwacja i reset
- Naciśnij przycisk Reset 5 razy lub wyłącz/włącz zasilanie 5 razy. str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 100-240VAC | Zakres napięcia wejściowego | str. 1 |
| Maksymalny prąd | 16A | Maksymalne obciążenie prądowe | str. 1 |
Gdzie szukać w PDF
- Wprowadzenie i dane techniczne str. 1
- Procedury parowania i resetu str. 2
- Schematy połączeń str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przełącznik podtynkowy ZigBee 16A to urządzenie oparte na protokole ZigBee 3.0, służące do zdalnego sterowania oświetleniem i urządzeniami elektrycznymi. Urządzenie posiada funkcję pomiaru energii, obsługuje obciążenia rezystancyjne i pojemnościowe oraz może być instalowane w standardowej puszce ściennej.
Bezpieczeństwo i ostrzeżenia
- Instalacja musi być przeprowadzona przy wyłączonym zasilaniu.
- Nie wystawiaj urządzenia na działanie wilgoci.
- Maksymalne obciążenie prądowe wynosi 16A.
- W przypadku przekroczenia prądu 16.1A (przez 10s) lub mocy 3700W (przez 5s), przekaźnik zostanie automatycznie wyłączony w celu ochrony.
Dane techniczne
- Napięcie wejściowe/wyjściowe: 100-240VAC
- Maksymalny prąd: 16A
- Częstotliwość radiowa: 2.4GHz
- Wymiary: 45.5 x 45 x 20.3 mm
- Klasa szczelności: IP20

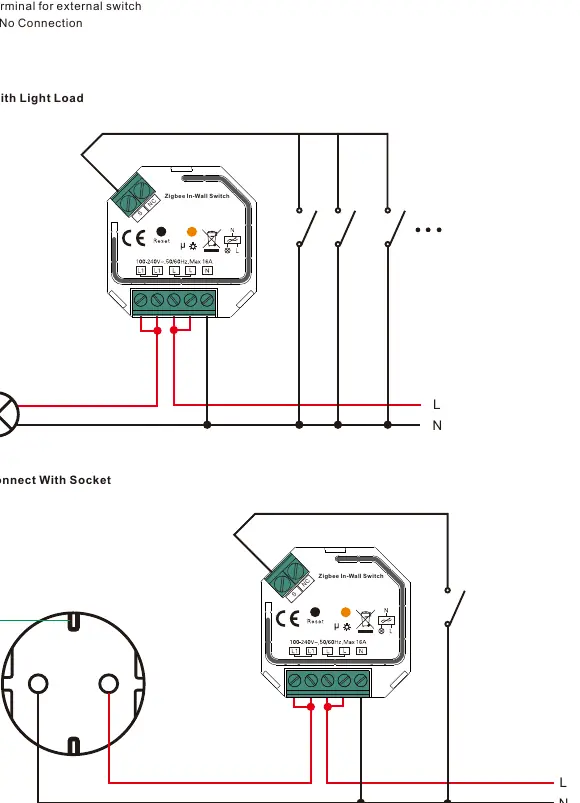

Schematy połączeń

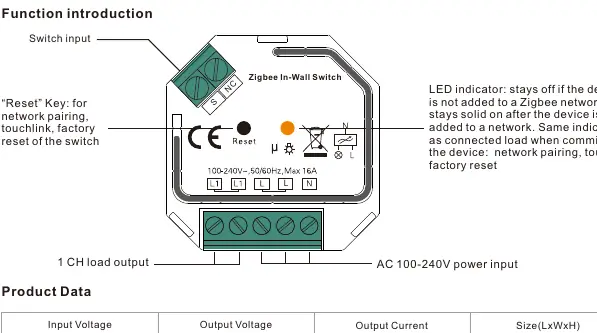

Urządzenie posiada zaciski śrubowe dla przewodów fazowych (L), neutralnych (N), wyjścia na odbiornik (L1) oraz zewnętrznego przełącznika (S). NC oznacza brak połączenia.
Instalacja i parowanie
Aby dodać urządzenie do sieci ZigBee:
- Upewnij się, że urządzenie nie jest sparowane z inną siecią (w razie potrzeby wykonaj reset fabryczny).
- Wprowadź bramkę lub kontroler ZigBee w tryb parowania.
- Zresetuj zasilanie urządzenia (wyłącz i włącz zasilanie).
- Podłączone światło powinno mignąć dwukrotnie, co oznacza tryb parowania.
- Po pomyślnym sparowaniu światło mignie 5 razy i pozostanie włączone.
Resetowanie urządzenia
Jeśli urządzenie wymaga resetu do ustawień fabrycznych:
- Metoda 1: Naciśnij przycisk "Reset" 5 razy w krótkich odstępach czasu.
- Metoda 2: Jeśli przycisk nie jest dostępny, wyłącz i włącz zasilanie 5 razy w krótkich odstępach czasu.
- Potwierdzeniem resetu jest trzykrotne mignięcie podłączonego światła.
Funkcje zaawansowane
Urządzenie obsługuje:
- TouchLink: Bezpośrednie parowanie z pilotami ZigBee bez użycia bramki.
- Find and Bind: Wyszukiwanie i wiązanie z innymi węzłami sieci.
- Green Power: Obsługa do 20 przełączników ZigBee Green Power.
- OTA: Automatyczna aktualizacja oprogramowania układowego co 10 minut.
Informacje o producencie
Sunricher
Praktyczna pomoc
Typowe problemy
Urządzenie nie wchodzi w tryb parowania
Upewnij się, że urządzenie zostało zresetowane do ustawień fabrycznych przed próbą parowania.
Przełącznik nie reaguje na polecenia
Sprawdź, czy urządzenie jest w zasięgu sieci ZigBee i czy zasilanie jest prawidłowo podłączone.
Przed użyciem
- Wyłącz zasilanie przed przystąpieniem do montażu.
- Sprawdź, czy obciążenie nie przekracza 16A.
- Upewnij się, że posiadasz dostęp do przycisku Reset lub wyłącznika zasilania.
- Zweryfikuj schemat połączeń dla swojego typu obciążenia (oświetlenie lub gniazdko).
Ilustracje i schematy
- L: Zacisk przewodu fazowego.
- N: Zacisk przewodu neutralnego.
- L1: Zacisk wyjściowy sterujący oświetleniem.
- S: Zacisk dla zewnętrznego przełącznika ściennego.
Zgodność modelu
- Współpracuje z bramkami ZigBee 3.0.
- Obsługuje do 30 pilotów po sparowaniu z siecią.
- Obsługuje do 20 przełączników ZigBee Green Power.
